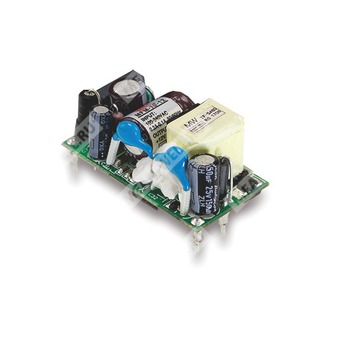

MFM-10-12 - компактный 12 В AC/DC модуль питания 10 Вт для медицинской аппаратуры с усиленной изоляцией и низкими утечками.
Назначение: источник питания на печатную плату для медицинских и связанных с ними применений, обеспечивающий стабилизированное постоянное напряжение 12 В при высокой надежности, малых размерах и низком токе утечки.
Расшифровка партномера
| Позиция в обозначении | Смысл |
| MFM | Серия источников питания Mean Well MFM |
| 10 | Номинальная мощность 10 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
Серия MFM-10 представляет собой малогабаритные высоконадежные зеленые медицинские источники питания AC/DC на плату. Модель MFM-10-12 предназначена для преобразования широкого диапазона переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В с мощностью до 10,2 Вт. Изделие ориентировано на медицинскую технику, включая оборудование с требованиями по уровню утечки, электромагнитной совместимости и усиленной изоляции 2 x MOPP.
Конструкция характеризуется компактным корпусом 42 × 22,3 × 20,5 мм, высокой эффективностью, низким потреблением на холостом ходу, устойчивостью к вибрации и соответствием требованиям медицинских стандартов IEC/EN 60601-1 и ANSI/AAMI ES60601-1. Для класса конфигурации II заявлено соответствие уровню EMI класса B.
Особенности
- Компактный размер: 1,65 × 0,88 × 0,80 дюйма.
- Медицинская безопасность: 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для применения в изделиях BF при корректной системной интеграции.
- Потребление без нагрузки менее 0,075 Вт.
- Экстремально малый ток утечки.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Класс электромагнитных помех B для конфигурации класса II.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Не требуется минимальная нагрузка.
- 3 года гарантии.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Измерительная и диагностическая медицинская аппаратура.
Параметры выхода
| Параметр | Значение для MFM-10-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 0,85 А |
| Диапазон тока | 0 ~ 0,85 А |
| Номинальная мощность | 10,2 Вт |
| Пиковая мощность за 10 с | 11,3 Вт |
| Пульсации и шум | 180 мВ п-п |
| Допуск по напряжению | ±2,5% |
| Линии регулирования | ±0,3% |
| Нагрузочная регулировка | ±0,5% |
| Диапазон перенапряжения | 13,8 ~ 16,2 В |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC / 1000 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 40 мс при 230 В AC / 8 мс при 115 В AC при полной нагрузке |
Параметры входа
| Параметр | Значение для MFM-10-12 |
| Диапазон входного напряжения | 80 ~ 264 В AC / 113 ~ 370 В DC |
| Диапазон частоты | 47 ~ 440 Гц |
| Потребляемый ток | 0,3 А при 115 В AC / 0,2 А при 230 В AC |
| КПД, тип. | 83% |
| Пусковой ток, тип. | 25 А при 115 В AC / 45 А при 230 В AC, холодный старт |
| Ток утечки, макс. | < 80 мкА при 264 В AC |
| Потребление без нагрузки | < 0,075 Вт |
Защиты
| Функция защиты | Реакция |
| Перегрузка | 110% ~ 180% от номинальной выходной мощности; режим прерывистой работы, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,8 ~ 16,2 В; отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +85 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +100 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
| Температура пайки | Пайка волной: 265 °C, 5 с (макс.); ручная пайка: 390 °C, 3 с (макс.) |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2 |
| Дополнительные стандарты | CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; проектирование по BS EN/EN60335-1 по запросу |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP |
| Испытательное напряжение | 4 кВ AC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | BS EN/EN55011 (CISPR11), класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-поле | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц) |
| Импульсные помехи EFT | Уровень 3, 2 кВ |
| Скачки напряжения | Уровень 3, 1 кВ, линия-линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| Дополнительные испытания радиочастотного поля | Таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 9314,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1756,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 42 × 22,3 × 20,5 мм |
| Масса | 0,018 кг |
| Упаковка | 270 шт.; 5,8 кг; 0,94 CUFT |
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Допустимая пиковая нагрузка не должна превышать номинальную мощность.
- Пульсации и шум измеряются в полосе до 20 МГц с использованием эквивалентной схемы: 12-дюймовая витая пара, на выходе параллельно подключены 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и по нагрузке.
- В некоторых случаях может потребоваться дополнительная регулировка выходного напряжения. Для подробностей следует проверить кривую дерейтирования.
- Ток входа измерялся в первичной цепи на холодном старте.
- Температура окружающей среды для дерейтирования составляет 3,5%/1000 м без вентиляторов и 5%/1000 м с вентиляторами при высоте выше 2000 м (6500 ft).
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Финальное изделие должно быть подтверждено на соответствие директивам EMC.
Схема применения: входной EMI-фильтр, выпрямители и фильтр, силовой преобразователь, выходной выпрямитель и фильтр, контур контроля PWM, цепь контроля, узел защиты от перегрузки.
