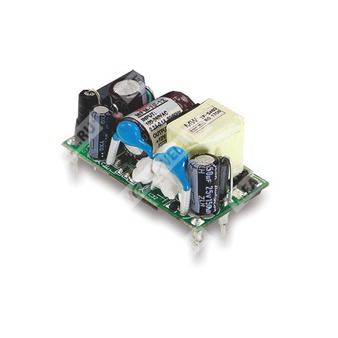

MFM-10-15 - медицинский AC/DC преобразователь 10 Вт на плату с изолированным выходом 15 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| MFM | Серия MFM-10, медицинский источник питания для монтажа на плату |
| 10 | Номинальная мощность 10 Вт |
| 15 | Выходное напряжение 15 В |
Назначение
Источник питания серии MFM-10 предназначен для применения в медицинской аппаратуре и смежном оборудовании, где требуются компактные размеры, низкий ток утечки, высокая надежность и соответствие требованиям по безопасности и ЭМС.
Особенности
- Компактное исполнение 1.65" × 0.88" × 0.8" или 42 × 22.3 × 20.5 мм.
- Медицинская безопасность, 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения типа BF при соответствующем рассмотрении системы.
- Потребление холостого хода менее 0.075 Вт.
- Очень малый ток утечки.
- Широкий рабочий температурный диапазон от -30 до +85 °C.
- Класс EMI B для конфигурации класса II.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Минимальная нагрузка не требуется.
- 3 года гарантии.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Измерительное и диагностическое медицинское оборудование.
Описание
MFM-10-15 представляет собой AC/DC источник питания медицинского класса высокой плотности и малых габаритов, предназначенный для монтажа на плату. Серия рассчитана на входное напряжение 80 ~ 264 VAC или 113 ~ 370 VDC и обеспечивает высокую эффективность до 84% в зависимости от модификации. Для версии 15 В характерны изолированный выход, низкий уровень пульсаций, высокая устойчивость к вибрации, а также соответствие требованиям по медицинской электробезопасности и электромагнитной совместимости.
Серия использует схему преобразования с рабочей частотой 100 кГц, обладает изоляцией 4 кVAC между входом и выходом и уровнем изоляции первичная-вторичная сторона 2 x MOPP. Конструкция ориентирована на применение в оборудовании, где критичны компактность, безопасность пациента, устойчивость к сетевым возмущениям и надежность в длительной эксплуатации.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80 ~ 264 VAC, 113 ~ 370 VDC |
| Диапазон входной частоты | 47 ~ 440 Hz |
| Потребляемый ток | 0.3 A при 115 VAC; 0.2 A при 230 VAC |
| Пусковой ток | 25 A / 115 VAC; 45 A / 230 VAC |
| Холодный старт | 1000 ms, 30 ms / 230 VAC; 1000 ms, 30 ms / 115 VAC при полной нагрузке |
| Время удержания | 40 ms / 230 VAC; 8 ms / 115 VAC при полной нагрузке |
Выход
| Параметр | Значение для MFM-10-15 |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 0.67 А |
| Диапазон регулировки тока | 0 ~ 0.67 А |
| Номинальная выходная мощность | 10 Вт |
| Пиковая мощность в течение 10 с | 11 Вт |
| Пиковая нагрузка | 11.3 Вт в течение 10 с |
| Пульсации и шум | 180 мВп-п |
| Допуск по выходному напряжению | ±2.5% |
| Линейная стабилизация | ±0.3% |
| Стабилизация по нагрузке | ±0.5% |
| Диапазон регулировки выходного напряжения | 13.8 ~ 16.2 В |
Защита
| Параметр | Значение |
| Перегрузка | 110% ~ 180% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13.8 ~ 16.2 В; отключение выходного напряжения, восстановление после снижения температуры/условий аварии |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита предусмотрена |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -30 ~ +85 °C, с учетом кривой дерейтирования |
| Температура и влажность хранения | -40 ~ +100 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Hz, 5G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
| Снижение мощности по температуре | Кривая дерейтирования до 50 °C без снижения; далее снижение нагрузки до 85 °C |
| Снижение мощности по входному напряжению | При снижении входного напряжения ниже 100 VAC требуется уменьшение нагрузки согласно графику |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | 4 кVAC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25 °C / 70% RH |
| Уровень изоляции | Primary-Secondary: 2 x MOPP |
| Ток утечки | < 80 мкА при 264 VAC |
ЭМС и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| ESD | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц ~ 2.7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5.78 ГГц) |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 A/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2 |
| Дополнительные утверждения | CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Проектное соответствие | BS EN/EN60335-1 по запросу |
Прочее
| Параметр | Значение |
| Частота преобразования | 100 кГц |
| MTBF | 9314.1 тыс. часов минимум по Telcordia SR-332 (Bellcore); 1756.2 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Размеры | 42 × 22.3 × 20.5 мм |
| Масса | 0.018 кг |
| Упаковка | 270 шт. / 5.8 кг / 0.94 CUFT |
| Тип монтажа | На плату |
Примечания
- Все параметры, специально не оговоренные, измерены при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Допуск по выходному напряжению включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
- Пульсации и шум измеряются в полосе 20 МГц с использованием параллельного пленочного конденсатора 0.1 мкФ и электролитического конденсатора 47 мкФ, соединенных витой парой.
- Терпимость включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
- Для корректной работы может потребоваться снижение нагрузки; см. кривую дерейтирования.
- Ток утечки измеряется от первичной цепи к выходу.
- Снижение температуры окружающей среды: 3.5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте свыше 2000 м.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
Механические данные
Габаритный чертеж указывает установочные и присоединительные размеры корпуса. Входные выводы: AC/N и AC/L. Выходные выводы: +V и -V. Все размеры приведены в миллиметрах, допуск ±0.5 мм.
