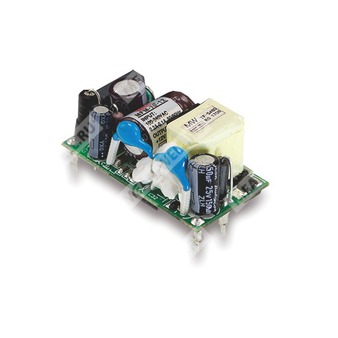

MFM-10-24 - компактный медицинский AC/DC-преобразователь 24 В мощностью 10 Вт для встраиваемых устройств.
Краткое описание
Модуль MFM-10-24 представляет собой малогабаритный высоконадежный источник питания открытого исполнения для установки на плату, предназначенный для медицинской и близкой по требованиям аппаратуры. Изделие преобразует сетевое переменное или постоянное входное напряжение в стабилизированное выходное напряжение 24 В при номинальной мощности 10 Вт. Серия ориентирована на применение в системах с повышенными требованиями к электробезопасности, низкому току утечки, высокой стойкости к помехам и малому потреблению без нагрузки.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| MFM | Серия источников питания Mean Well для медицинского применения, исполнение на плату |
| 10 | Номинальная мощность 10 Вт |
| 24 | Выходное напряжение 24 В |
Особенности
- Компактное исполнение: 1,65 × 0,88 × 0,80 дюйма.
- Соответствие требованиям медицинской электробезопасности: 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для применения в оборудовании типа BF при корректном системном проектировании.
- Очень низкое потребление холостого хода: менее 0,075 Вт.
- Очень малый ток утечки.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Класс электромагнитных помех B для исполнения класса II.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Не требуется минимальная нагрузка.
- 3-летний срок службы, заявленный производителем.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинская измерительная аппаратура.
Описание
MFM-10-24 — это 10-ваттный высокоплотный и малогабаритный AC/DC источник питания открытого типа для монтажа на плату, предназначенный для медицинской аппаратуры. Серия рассчитана на работу от сети 80–264 В переменного тока и 113–370 В постоянного тока, отличается высоким КПД до 84%, изоляцией 4 кВ AC, низкими пульсациями и шумами, а также соответствием требованиям по электромагнитной совместимости и медицинской безопасности. Конструкция включает защиту от перегрузки в режиме hiccup, защиту от перенапряжения на основе стабилитронного ограничения и защиту от перегрева с автоматическим восстановлением после снижения температуры.
Выход
| Параметр | Значение для MFM-10-24 |
|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 0,42 А |
| Диапазон тока | 0–0,42 А |
| Номинальная мощность | 10 Вт |
| Пиковая мощность, 10 с | 11 Вт |
| Пульсации и шумы, максимум | 200 мВ п-п |
| Допуск выходного напряжения | ±2,5% |
| Стабилизация по линии | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон регулировки выходного напряжения | 27,6–32,4 В |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 80–264 В переменного тока / 113–370 В постоянного тока |
| Диапазон частоты | 47–440 Гц |
| Потребляемый ток | 0,2 А при 230 В AC |
| КПД, тип. | 84% |
| Пусковой ток, тип. | 45 А при 230 В AC |
| Потребление без нагрузки | <0,075 Вт |
| Время установления, запуск | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 8 мс при 115 В AC при полной нагрузке |
Защита
| Параметр | Описание |
|---|
| Перегрузка | 110%–180% от номинальной выходной мощности; тип защиты — отключение по режиму hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 27,6–32,4 В; тип защиты — отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Тип защиты — отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | от -30 до +85 °C |
| Температура хранения и влажность | от -40 до +100 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
| Температура точки перегрева | - |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Изоляционный уровень | Primary-Secondary: 2xMOPP |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | <80 мкА при 264 В AC |
| Эмиссия, проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Эмиссия, излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
Помехоустойчивость
| Параметр | Стандарт / уровень |
|---|
| Электростатический разряд | BS EN/EN61000-4-2, уровень 4: 15 кВ воздух; 8 кВ контакт |
| РЧ-поле | BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц–2,7 ГГц); таблица 9: 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Механические данные
| Параметр | Значение |
|---|
| Габариты | 42 × 22,3 × 20,5 мм |
| Габариты в дюймах | 1,65 × 0,88 × 0,80 дюйма |
| Масса | 0,018 кг |
| Упаковка | 270 шт.; 5,8 кг; 0,94 куб. фута |
| Схема монтажа | На плату, открытое исполнение |
MTBF
| Методика | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 9314,1 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 1756,2 тыс. ч минимум |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Допустимое отклонение по постоянному выходному напряжению не должно превышать номинальное значение.
- Пульсации и шумы измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуски включают установку, стабилизацию по линии и по нагрузке.
- Для прогрева и выхода на режим может потребоваться небольшая нагрузка.
- Ток короткого замыкания измерен на стороне первичного входа по переменному току.
- Температурное снижение характеристик для фанless-моделей начинается от 3,5%/1000 м на высотах выше 2000 м, для моделей с вентилятором — 5%/1000 м.
- Источник питания является компонентом и должен устанавливаться в конечное оборудование; подтверждение соответствия ЭМС должно выполняться в составе конечного изделия.
