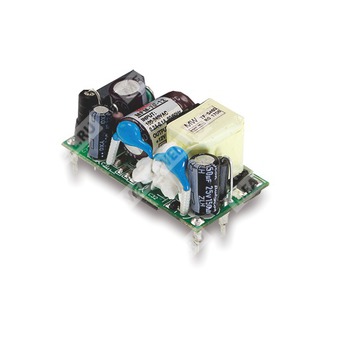

MFM-10-5
MFM-10-5 — компактный медицинский AC/DC преобразователь 10 Вт для питания аппаратуры с низким током утечки и высоким уровнем электробезопасности.
Расшифровка партномера
| Позиция | Расшифровка |
|---|---|
| MFM | Серия MFM-10, медицинский модульный источник питания на плату |
| 10 | Номинальная мощность 10 Вт |
| 5 | Выходное напряжение 5 В |
Назначение и особенности
Импульсный AC/DC источник питания на плату серии MFM-10 для медицинского оборудования и аппаратуры с повышенными требованиями к электробезопасности, низкому току утечки, компактности и ЭМС-характеристикам.
Особенности:
- Компактный размер 1.65" × 0.88" × 0.8" или 42 × 22.3 × 20.5 мм.
- Одобрение по медицинским стандартам безопасности 2 x MOPP.
- Низкое потребление холостого хода менее 0.075 Вт.
- Очень малый ток утечки.
- Работа в широком диапазоне температуры окружающей среды от -30 до +85 °C.
- Соответствие EMI Class B для конфигурации Class II.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Не требуется минимальная нагрузка.
- 3 года гарантийного срока в исходном документе не приводятся в данном описании.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные приборы.
Описание
MFM-10-5 представляет собой малогабаритный высокоэффективный источник питания мощностью 10 Вт для установки на плату, предназначенный для медицинской техники. Модуль рассчитан на работу от сети переменного тока 80...264 В или постоянного тока 113...370 В, отличается низким потреблением без нагрузки, высоким КПД до 84%, изоляцией 4 кВ AC и уровнем изоляции первичная цепь — вторичная цепь 2 x MOPP. Конструкция ориентирована на применение в оборудовании класса II и в системах, где критичны низкий ток прикосновения, электромагнитная совместимость и соблюдение требований медицинской безопасности.
Параметры
Выход
| Параметр | Значение |
|---|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 2 А |
| Диапазон тока | 0...2 А |
| Номинальная мощность | 10 Вт |
| Пиковая мощность нагрузки за 10 с | 11 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2.5% |
| Нестабильность по линии | ±0.3% |
| Нестабильность по нагрузке | ±0.5% |
| Уставка, время нарастания | 1000 мс, 30 мс / 230 В AC; 1000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 40 мс / 230 В AC; 8 мс / 115 В AC при полной нагрузке |
| Настройка напряжения | 5.75...6.8 В |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 80...264 В AC; 113...370 В DC |
| Диапазон частоты сети | 47...440 Гц |
| Входной ток | 0.3 А / 115 В AC; 0.2 А / 230 В AC |
| Пусковой ток | 25 А / 115 В AC; 45 А / 230 В AC |
| Потребляемая мощность без нагрузки | < 0.075 Вт |
| КПД | 78% |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | 110...180% от номинальной выходной мощности; тип защиты — Hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение | 5.75...6.8 В; тип защиты — отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Тип защиты — отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Тип защиты — отключение выходного напряжения |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции | Вход — выход: 4 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная — вторичная цепь: 2 x MOPP |
| Ток утечки | < 80 мкА / 264 В AC |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -30...+85 °C |
| Температура перегрева | Отключение при перегреве, автоматическое восстановление после охлаждения |
| Температура хранения и влажность | -40...+100 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 5G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
ЭМС
| Параметр | Норматив / уровень |
|---|---|
| Проводимые помехи | BS EN/EN55011 (CISPR11), Class B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), Class B |
| Гармонические токи | BS EN/EN61000-3-2, Class A |
| Фликер напряжения | BS EN/EN61000-3-3 |
Помехоустойчивость
| Вид воздействия | Стандарт | Уровень / примечание |
|---|---|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц...2.7 ГГц); таблица 9, 9...28 В/м (385 МГц...5.78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проводимая помеха | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Надежность
| Параметр | Значение |
|---|---|
| MTBF | 9314.1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1756.2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
|---|---|
| Габаритные размеры | 42 × 22.3 × 20.5 мм |
| Габаритные размеры в дюймах | 1.65 × 0.88 × 0.8 дюйма |
| Масса | 0.018 кг |
| Упаковка | 270 шт.; 5.8 кг; 0.94 куб. фута |
Модельный ряд
| Модель | Выходное напряжение | Номинальный ток | Диапазон тока | Номинальная мощность |
|---|---|---|---|---|
| MFM-10-3.3 | 3.3 В | 2.5 А | 0...2.5 А | 8.3 Вт |
| MFM-10-5 | 5 В | 2 А | 0...2 А | 10 Вт |
| MFM-10-12 | 12 В | 0.85 А | 0...0.85 А | 10.2 Вт |
| MFM-10-15 | 15 В | 0.67 А | 0...0.67 А | 10 Вт |
| MFM-10-24 | 24 В | 0.42 А | 0...0.42 А | 10 Вт |
Примечания
1. Все параметры, явно не указанные в таблице, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Минимальная нагрузка не требуется.
3. Допустимая длительная нагрузка составляет 110% от номинала 30 секунд. Средняя выходная мощность не должна превышать номинальную.
4. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0.1 мкФ и 47 мкФ.
5. Допуск включает уставку, нестабильность по линии и нестабильность по нагрузке.
6. Возможна необходимость дополнительного снижения входной нагрузки. Для деталей следует проверить дерейтинг по температуре.
7. Пульсации и шум измеряются с использованием измерительных методов, указанных для данных испытаний.
8. Дерейтинг по температуре окружающей среды: 3.5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft).
9. Источник питания является компонентом, предназначенным для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
Компоненты и исполнение: источник питания предназначен для встраивания в конечное оборудование; монтаж по механическим размерам и выводам согласно чертежу платы. Установка выполняется на стороне конечного изделия с учетом требований к изоляционным зазорам, тепловому режиму, токам утечки и условиям ЭМС.
