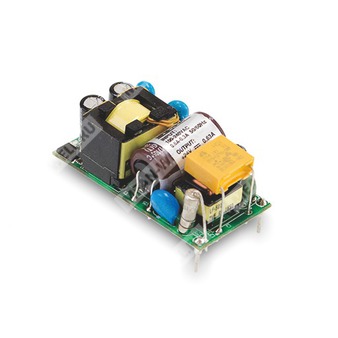

MFM-15-12 - медицинский AC/DC источник питания на 12 В, 15 Вт, для монтажа на плату.
MFM-15-12 — высоконадежный «зелёный» медицинский модульный источник питания переменного/постоянного тока серии MFM-15, предназначенный для установки на печатную плату и применения в медицинской и смежной аппаратуре, где требуются компактные габариты, низкое потребление без нагрузки, низкий ток утечки и высокий уровень электробезопасности.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| MFM | Серия высоконадежных «зелёных» медицинских источников питания Mean Well |
| 15 | Номинальная мощность 15 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
- Компактный AC/DC источник питания для монтажа на плату.
- Предназначен для медицинского оборудования класса BF и связанной аппаратуры.
- Соответствует требованиям по безопасности 2 x MOPP.
- Низкое потребление холостого хода: менее 0,1 Вт.
- Очень низкий ток утечки.
- Широкий диапазон рабочей температуры: от -35 до +85 °C.
- ЭМИ-класс B для конфигурации класса II.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Не требует минимальной нагрузки.
- Низкопрофильное исполнение с высокой плотностью компоновки.
- Подходит для применения в медицинских устройствах и мобильных клинических системах.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Измерительная и диагностическая медицинская аппаратура.
Описание
Серия MFM-15 представляет собой AC/DC источник питания медицинского назначения мощностью 15 Вт в компактном корпусе размером 49 × 23,8 × 23 мм. Изделие рассчитано на работу от сети 80–264 В переменного тока и обеспечивает высокий КПД, достигающий 87% в зависимости от исполнения. Применена двойная изоляция класса II без защитного заземления, реализованы меры по снижению рассеяния тепла, подавлению помех и обеспечению устойчивости к вибрации. Источник питания соответствует требованиям IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1 версии 3 с уровнем 2 x MOPP и сверхнизким током утечки, что делает его пригодным для применения в изделиях, контактирующих с пациентом.
Выходные параметры
| Параметр | Значение для MFM-15-12 |
|---|
| Выходное напряжение | 12 В |
| Номинальный ток | 1,25 А |
| Диапазон регулировки тока | 0 ~ 1,25 А |
| Номинальная мощность | 15 Вт |
| Пиковый ток | 1,38 А |
| Пиковая нагрузка (10 с) | 16,5 Вт |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±2,0% |
| Пульсации и шум | 150 мВ п-п |
Входные параметры
| Параметр | Значение для MFM-15-12 |
|---|
| Диапазон входного напряжения | 80 ~ 264 В AC; 113 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 440 Гц |
| Потребляемый ток | 0,6 А при 115 В AC; 0,3 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 45 А при 230 В AC, холодный старт |
| КПД, тип. | 86,5% |
| Время установления, нарастания | 1500 мс, 30 мс при 115 В AC; 1500 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания | 10 мс при 115 В AC; 40 мс при 230 В AC, при полной нагрузке |
Защитные функции
| Тип защиты | Реализация |
|---|
| Перегрузка | 110% ~ 150% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В; отключение выхода, восстановление при отключении аварии |
| Перегрев | Отключение выхода, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита с отключением выходного напряжения |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная — вторичная: 2 x MOPP |
| Ток утечки | Touch current < 80 мкА при 264 В AC |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -35 ~ +85 °C |
| Температура перегрева | Защита срабатывает при превышении допустимого уровня |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 55 °C) |
| Рабочая высота | 5000 м |
Соответствие требованиям ЭМС
| Параметр | Уровень / стандарт |
|---|
| Кондуктивные помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические токи | Класс A |
| Колебания напряжения | --- |
| Электростатический разряд | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное электромагнитное поле | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 3, 1 кВ линия-линия |
| Проведённая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Механические данные
| Параметр | Значение |
|---|
| Габаритные размеры | 49 × 23,8 × 23 мм |
| Габаритные размеры в дюймах | 1,93 × 0,94 × 0,91 дюйма |
| Тип монтажа | Монтаж на плату |
Надёжность
| Методика | Значение |
|---|
| MTBF по Telcordia SR-332 (Bellcore) | 7319,8 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 1210,1 тыс. ч минимум |
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 0,028 кг |
| Количество в упаковке | 200 шт. |
| Масса упаковки | 6,6 кг |
| Объём упаковки | 0,94 куб. фута |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Длительность времени не должна превышать номинальную выходную мощность.
- Пульсации и шум измеряются в полосе 20 МГц с использованием эквивалента 12-дюймового витого двухпроводного соединения и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулирование линии и регулирование нагрузки.
- Дерейтинг может потребоваться при низком входном напряжении; см. кривую дерейтирования.
- Ток утечки измерен от первичного входа к выходу постоянного тока.
- Дерейтинг по температуре окружающей среды составляет 3,5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; окончательная аппаратура должна повторно подтверждать соответствие директивам ЭМС.
Кривые работы
График дерейтирования по входному напряжению показывает снижение допустимой нагрузки при входе ниже 100 В AC. Кривая дерейтирования по температуре указывает на уменьшение допустимой нагрузки при повышении температуры окружающей среды выше 50 °C для исполнения 12–24 В и выше 55 °C для исполнения 3,3/5 В.
