MFM-15-15

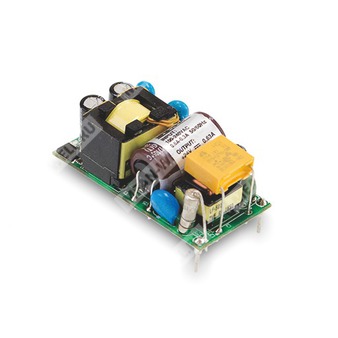

MFM-15-15 - медицинский AC/DC источник питания 15 Вт для бортового монтажа, предназначенный для питания аппаратуры с повышенными требованиями к безопасности.
Расшифровка партномера
| Обозначение | Значение |
| MFM | Серия медицинских источников питания Mean Well MFM |
| 15 | Номинальная мощность 15 Вт |
| 15 | Выходное напряжение 15 В |
Краткое описание
Модуль MFM-15-15 представляет собой компактный высоконадежный AC/DC источник питания открытого исполнения для установки на печатную плату. Изделие относится к медицинской серии, рассчитано на питание от сети переменного или постоянного тока, обеспечивает гальваническую развязку, низкий ток утечки и соответствует требованиям для применения в аппаратах класса защиты II и BF-типа.
Особенности
- Компактное исполнение: 49 × 23,8 × 23 мм.
- Низкое потребление на холостом ходу: менее 0,1 Вт.
- Низкий ток утечки.
- Широкий диапазон рабочей температуры: от -35 до +85 °C.
- Соответствие классу EMI B для конфигурации класса II.
- Медицинская безопасность: изоляция 2xMOPP.
- Подходит для оборудования BF-типа.
- Устойчивость к вибрации 5G.
- Схемы защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Не требует минимальной нагрузки.
Применение
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные и диагностические приборы.
Описание
Серия MFM-15 — это высокоплотные и малогабаритные медицинские источники питания AC/DC мощностью 15 Вт для монтажа на плату. Модель MFM-15-15 предназначена для работы от сети 80–264 В переменного тока либо 113–370 В постоянного тока. В изделии реализованы высокая эффективность, низкое потребление без нагрузки, двойная изоляция класса II, хорошие показатели по ЭМС, а также уровень изоляции, пригодный для медицинского применения. Модуль рекомендуется для интеграции в оборудование, где требуются компактность, электрическая безопасность и низкие токи утечки.
Параметры выхода
| Параметр | Значение для MFM-15-15 |
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0 – 1 А |
| Номинальная мощность | 15 Вт |
| Пиковая нагрузка 10 с | 16,5 Вт |
| Диапазон подстройки выходного напряжения | 13,8 – 16,2 В |
| Нестабильность по линии | ±0,3% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 180 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Пуск, время нарастания | 1500 мс, 30 мс при 115/230 В переменного тока при полной нагрузке |
| Время удержания | 40 мс при 230 В переменного тока, 10 мс при 115 В переменного тока при полной нагрузке |
Параметры входа
| Параметр | Значение для MFM-15-15 |
| Диапазон входного напряжения | 80 – 264 В переменного тока; 113 – 370 В постоянного тока |
| Диапазон входной частоты | 47 – 440 Гц |
| Типовой КПД | 87% |
| Типовой входной ток | 0,3 А при 230 В переменного тока |
| Пусковой ток | 45 А при 230 В переменного тока |
Защита
| Параметр | Значение для MFM-15-15 |
| Перегрузка | 110% – 150% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 17,3 – 20,3 В; отключение выходного напряжения, восстановление не автоматическое, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные и климатические параметры
| Параметр | Значение для MFM-15-15 |
| Рабочая влажность | 20 – 90% RH, без конденсации |
| Рабочая температура | от -35 до +85 °C |
| Температура срабатывания перегрева | По внутренней защите от перегрева |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10 – 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Высота эксплуатации | До 5000 м |
Электрическая прочность, изоляция и ЭМС
| Параметр | Значение для MFM-15-15 |
| Испытательное напряжение изоляции | Вход – выход: 4 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Уровень изоляции | Первичная – вторичная: 2xMOPP |
| Электромагнитная эмиссия | Класс B по BS EN/EN55011 (CISPR11), класс A по BS EN/EN61000-3-2, по BS EN/EN61000-3-3 — без нормируемого значения |
| Электромагнитная помехоустойчивость | ESD: уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт RF field susceptibility: уровень 3, 10 В/м (80 МГц – 2,7 ГГц), таблица 9, 9 – 28 В/м (385 МГц – 5,78 ГГц) EFT bursts: уровень 3, 2 кВ Surge susceptibility: уровень 3, 1 кВ линия-линия Conducted susceptibility: уровень 3, 10 В Magnetic field immunity: уровень 4, 30 А/м Voltage dip, interruption: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность
| Параметр | Значение для MFM-15-15 |
| MTBF | 7319,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1210,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные и механические данные
| Параметр | Значение для MFM-15-15 |
| Размеры | 49 × 23,8 × 23 мм |
| Размеры в дюймах | 1,93 × 0,94 × 0,91 дюйма |
| Способ монтажа | Бортовой монтаж на плату |
| Расположение выводов | AC/L, AC/N, +V, -V |
Упаковка
| Параметр | Значение для MFM-15-15 |
| Масса одного изделия | 0,028 кг |
| Упаковка | 200 шт. / 6,6 кг / 0,94 куб. фута |
Примечания
- Все параметры, специально не оговоренные, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Длительность пульсаций измеряется при полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
- При работе на низком входном напряжении может потребоваться дерейтинг; для подробностей следует использовать кривую снижения мощности.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Температура окружающей среды при испытаниях на дерейтинг: 35 °C/1000 м при моделях с вентилятором и 5 °C/1000 м при моделях без вентилятора для работы на высотах выше 2000 м.
- Источник питания является компонентом, который будет устанавливаться в конечном изделии. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
Дополнительные сведения
Схемотехника изделия выполнена по принципу импульсного AC/DC преобразователя с входным EMI-фильтром, выпрямителем, узлом силового переключения, выходным выпрямлением и цепью контроля. Номинальная рабочая частота преобразования составляет 100 кГц. Для модели MFM-15-15 характерны высокая плотность мощности, низкий ток утечки и ориентированность на медицинские системы, где требуется сочетание компактности и электрической безопасности.
