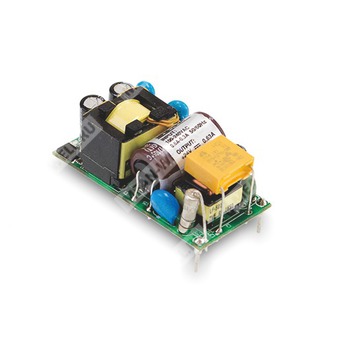

MFM-15-24 - компактный AC/DC медицинский модуль питания 24 В для встраиваемой промышленной и медицинской аппаратуры.
MFM-15-24 — это высоконадежный зеленый медицинский AC/DC источник питания для монтажа на печатную плату, рассчитанный на выход 24 В и мощность 15 Вт. Модуль предназначен для применения в медицинской технике и встраиваемых системах, где требуются малые габариты, низкое потребление холостого хода, высокая энергоэффективность, усиленная изоляция и низкий ток утечки.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| MFM | Серия медицинских источников питания Mean Well для монтажа на плату |
| 15 | Номинальная мощность 15 Вт |
| 24 | Выходное напряжение 24 В |
Особенности
- Компактное исполнение: 49 × 23,8 × 23 мм.
- Мощность 15 Вт.
- Выход 24 В постоянного тока.
- Соответствие медицинским требованиям по изоляции: 2 x MOPP.
- Очень низкое потребление без нагрузки: менее 0,1 Вт.
- Низкий ток утечки: менее 80 мкА.
- Высокий КПД: 86,5% тип.
- Широкий диапазон входного напряжения: 80…264 В переменного тока.
- Устойчивость к вибрации 5G.
- Класс электромагнитной совместимости B для конфигурации класса II.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Не требует минимальной нагрузки.
- 3 года гарантии.
Применение
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские приборы для обследования.
Описание
Серия MFM-15 представляет собой малогабаритные AC/DC источники питания медицинского класса для монтажа на плату, ориентированные на высокую плотность размещения и надежную работу в системах с ограниченным объемом. Исполнение MFM-15-24 обеспечивает выходное напряжение 24 В при номинальной мощности 15 Вт и рассчитано на эксплуатацию от сети 80…264 В AC либо 113…370 В DC.
Модуль характеризуется низким потреблением в режиме холостого хода, высоким КПД и усиленной изоляцией первичной и вторичной цепей. Конструкция подходит для применения в оборудовании типа BF, где критичны малый ток утечки, медицинская безопасность и стабильность параметров при длительной эксплуатации.
Параметры
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 0,63 А |
| Диапазон выходного тока | 0…0,63 А |
| Номинальная мощность | 15 Вт |
| Пиковая нагрузка (10 с) | 16,6 Вт |
| Диапазон подстройки выходного напряжения | 27,6…32,4 В |
| Нестабильность по сети | ±0,3% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Пуск, время нарастания | 1500 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 80…264 В AC; 113…370 В DC |
| Диапазон частоты | 47…440 Гц |
| Входной ток | 0,3 А при 230 В AC |
| Входной ток | 0,6 А при 115 В AC |
| Пусковой ток | 45 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC |
| КПД | 86,5% тип. |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 110…150% от номинальной выходной мощности; режим с пропуском импульсов, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6…32,4 В; отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защитный режим с автоматическим восстановлением |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 60601-1:2005+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005/A2:2021; CAN/CSA C22.2 No. 60601-1:2014+A2; IEC 60335-1:2010/AMD2:2016; Dekra BS EN/EN 60335-1:2012+A11+A13+A1+A14+A2+A15; EAC TP TC 004 |
| Уровень изоляции | Первичная—вторичная: 2 x MOPP |
| Испытательное напряжение | 4 кВ AC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Меньше 80 мкА при 264 В AC |
| Эмиссия | BS EN/EN55011 (CISPR11) Class B; BS EN/EN61000-3-2 Class A; BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN61000-4-2: уровень 4, 15 кВ воздух, 8 кВ контакт; BS EN/EN61000-4-3: уровень 3, 10 В/м (80 МГц…2,7 ГГц), таблица 9: 9…28 В/м (385 МГц…5,78 ГГц); BS EN/EN61000-4-4: уровень 3, 2 кВ; BS EN/EN61000-4-5: уровень 3, 1 кВ line-line; BS EN/EN61000-4-6; BS EN/EN61000-4-8: уровень 4, 30 А/м; BS EN/EN61000-4-11: 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| Электромагнитная совместимость для медицинской среды | BS EN/EN60601-1-2 |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -35…+85 °C |
| Температура перегрева | Защита с автоматическим восстановлением |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
| Температура пайки | Пайка волной: 265 °C, 5 с макс.; ручная пайка: 390 °C, 3 с макс. |
Надежность и параметры времени наработки
| Параметр | Значение |
|---|
| MTBF | 7319,8 тыс. ч min, Telcordia SR-332 (Bellcore); 1210,1 тыс. ч min, MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
|---|
| Габаритные размеры | 49 × 23,8 × 23 мм |
| Размеры в дюймах | 1,93 × 0,94 × 0,91 дюйма |
| Масса | 0,028 кг |
| Упаковка | 200 шт.; 6,6 кг; 0,94 куб. фута |
Примечания
- Все параметры, специально не указанные, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Рабочий цикл при 230 В AC не должен превышать номинальную выходную мощность.
- Пульсации и шум измерены на полосе 20 МГц с использованием экранированной витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает настройку допуска, регулирование линии и регулирование нагрузки.
- Температурное снижение мощности может потребоваться; см. кривую дерейтирования.
- Ток утечки измерен от первичного входа к выходу постоянного тока.
- Работа на высоте более 2000 м требует снижения параметров по температуре на 3,5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, который будет устанавливаться в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие директивам EMC.
