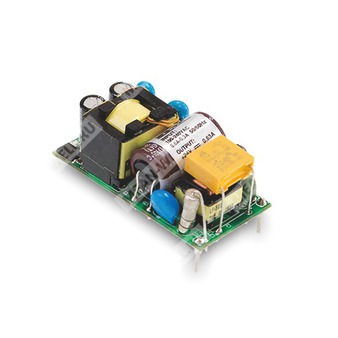

MFM-15-5 - компактный AC/DC источник питания 15 Вт для медицинской аппаратуры с низким уровнем утечки и высокой помехоустойчивостью.
Расшифровка партномера
| Обозначение | Расшифровка |
| MFM | Серия медицинских источников питания Mean Well MFM |
| 15 | Номинальная мощность 15 Вт |
| 5 | Выходное напряжение 5 В |
Назначение и особенности
MFM-15-5 — это компактный AC/DC источник питания на плату медицинского класса, предназначенный для применения в портативной медицинской технике и другом чувствительном оборудовании. Изделие рассчитано на работу от универсальной сети переменного тока 80–264 В и от постоянного входа 113–370 В, обеспечивает выход 5 В при мощности до 15 Вт, обладает низким потреблением без нагрузки, высокой эффективностью и малыми токами утечки.
Конструкция ориентирована на интеграцию в аппаратуру с требованиями по электробезопасности и ЭМС. Для изделия заявлены усиленная изоляция уровня 2xMOPP, медицинские стандарты безопасности, устойчивость к вибрации, широкий температурный диапазон и отсутствие требования минимальной нагрузки.
Области применения
- портативные медицинские устройства;
- мобильные клинические рабочие станции;
- медицинские мониторы;
- измерительная и диагностическая медицинская аппаратура.
Особенности
- компактный корпус 49 × 23,8 × 23 мм;
- низкое потребление без нагрузки: менее 0,1 Вт;
- очень малый ток утечки;
- широкий диапазон рабочей температуры;
- ЭМС-класс B для конфигурации класса II;
- защита от короткого замыкания, перегрузки, перенапряжения и перегрева;
- не требуется минимальная нагрузка;
- высоковольтная изоляция между входом и выходом;
- 3 года заявленного срока службы без ремонта в контексте спецификации отсутствуют как гарантийные данные, поэтому не приводятся.
Параметры выхода
| Параметр | Значение для MFM-15-5 |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 3 А |
| Диапазон регулировки тока | 0–3 А |
| Номинальная мощность | 15 Вт |
| Диапазон регулировки напряжения | 5,8–6,8 В |
| Пиковый ток | 3,3 А |
| Пульсации и шум | 150 мВп-п |
| Погрешность установки выходного напряжения | ±0,5% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время включения, нарастания | 1500 мс, 30 мс при 115 В/230 В AC на полной нагрузке |
| Время удержания | 10 мс при 115 В AC; 40 мс при 230 В AC на полной нагрузке |
| Пиковая мощность нагрузки в течение 10 с | 16,5 Вт |
Параметры входа
| Параметр | Значение для MFM-15-5 |
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон входной частоты | 47–440 Гц |
| Потребляемый ток | 0,6 А при 115 В AC; 0,3 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 45 А при 230 В AC, холодный старт |
| КПД | 85,5% |
Защита
| Функция защиты | Реализация |
| Перегрузка | 110–150% от номинальной выходной мощности; режим прерывистого восстановления с автоматическим возвратом после устранения неисправности |
| Перенапряжение | 5,8–6,8 В; отключение выхода с восстановлением через зенеровское ограничение |
| Перегрев | Отключение выхода с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Защита присутствует, восстановление после устранения причины |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | −35…+85 °C |
| Температура перегрева | Защита срабатывает при превышении допустимого теплового режима |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Рабочая высота | до 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 4 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная–вторичная: 2xMOPP |
| Ток утечки | Менее 80 мкА при 264 В AC |
Электромагнитная совместимость
| Параметр | Уровень / стандарт |
| Проводимые помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические токи | Класс A |
| Колебание напряжения | ----- |
| Электростатический разряд | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Электрические быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 3, 1 кВ линия-линия |
| Кондуктивная помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 7319,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1210,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и монтаж
| Параметр | Значение |
| Габаритные размеры | 49 × 23,8 × 23 мм |
| Размеры в дюймах | 1,93 × 0,94 × 0,91 |
| Тип монтажа | Установка на печатную плату |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,028 кг |
| Упаковка | 200 шт. в упаковке |
| Масса упаковки | 6,6 кг |
| Объем упаковки | 0,94 куб. фута |
Примечания
- Все параметры, не указанные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Максимальная просадка сети должна обеспечивать сохранение мощности на уровне не выше номинальной.
- Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и конденсатора 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Время включения может потребовать проверки при низком входном напряжении.
- Ток утечки измерен от первичного входа к выходу DC.
- Дерейтинг 3,5%/1000 м применяется для моделей с вентилятором при высоте выше 2000 м.
- Данное изделие является компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Температура окружающей среды для дерейтинга: для моделей 12–24 В с вентилятором и без вентилятора используются соответствующие кривые снижения нагрузки; для версии 3,3 В и 5 В действуют отдельные зависимости.
