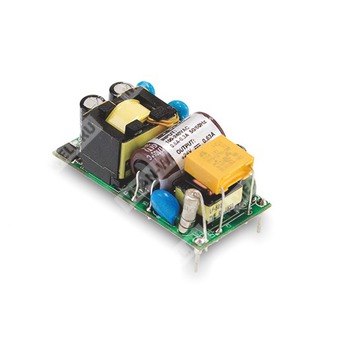

MFM-20-12 — медицинский AC/DC источник питания мощностью 20 Вт с выходом 12 В для встраиваемой аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| MFM | Серия MFM, медицинский источник питания на печатную плату |
| 20 | Номинальная мощность 20 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
MFM-20-12 представляет собой компактный высоконадежный медицинский AC/DC источник питания на печатную плату серии MFM-20. Модуль рассчитан на работу от широкого диапазона сетевого напряжения 80–264 В AC и обеспечивает стабилизированное выходное напряжение 12 В при мощности до 20 Вт. Изделие предназначено для применения в медицинской аппаратуре и оборудовании с повышенными требованиями к электробезопасности, помехоустойчивости и уровню утечки.
Особенности
- Компактное исполнение 49 × 23,8 × 23 мм.
- Вход 80–264 В AC или 113–370 В DC.
- Номинальная выходная мощность 20 Вт.
- Выход 12 В с номинальным током 1,8 А.
- Минимальная нагрузка не требуется.
- Потребление на холостом ходу менее 0,1 Вт.
- Очень низкий ток утечки.
- Эффективность до 85,5 %.
- Изоляция класса II, двойная изоляция.
- Уровень медицинской изоляции 2xMOPP.
- ЭМС-класс B для конфигурации класса II.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- 5G виброустойчивость.
- Подходит для BF-применений.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные и диагностические приборы.
Описание
MFM-20-12 — это малогабаритный AC/DC источник питания медицинского назначения мощностью 20 Вт, выполненный в формате платы для встраивания в конечное оборудование. Серия рассчитана на эксплуатацию в составе систем, где критичны компактность, высокая надежность, низкое энергопотребление в режиме холостого хода и соответствие требованиям медицинских стандартов по изоляции и току утечки.
Для версии 12 В указаны номинальный ток 1,8 А, диапазон регулирования выходного напряжения 13,8–16,2 В, а также пиковая кратковременная нагрузка до 23,8 Вт в течение 10 секунд. Источник питания работает в широком диапазоне входного напряжения и допускает эксплуатацию в условиях повышенной температуры окружающей среды при соблюдении дерейтинг-характеристик.
Таблица расшифровки параметров MFM-20-12
| Параметр | Значение |
| Серия | MFM-20 |
| Номинальная мощность | 20 Вт |
| Выходное напряжение | 12 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC / 113–370 В DC |
| Диапазон частоты сети | 47–440 Гц |
| Потребляемый ток | 0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки | Менее 80 мкА при 264 В AC |
| Потребление без нагрузки | Менее 0,1 Вт |
| Холодный запуск | 20 А при 115 В AC; 45 А при 230 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 1,8 А |
| Диапазон тока нагрузки | 0–1,8 А |
| Номинальная мощность | 21,6 Вт |
| Пиковая нагрузка 10 с | 23,8 Вт |
| Диапазон регулировки напряжения | 13,8–16,2 В |
| Нестабильность по линии | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
| Допуск выходного напряжения | ±2,0 % |
| Пульсации и шум | 150 мВ п-п |
| Время запуска и нарастания | 1500 мс, 30 мс при 230 В AC на полной нагрузке; 1500 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 10 мс при 115 В AC на полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110–150 % от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8–16,2 В; отключение выхода, ограничение стабилитроном |
| Перегрев | Отключение выхода, автоматическое восстановление после снижения температуры |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Рабочая температура | от -35 до +85 °C |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10–95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 4 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Уровень изоляции | Первичная-Вторичная: 2xMOPP |
ЭМС
| Параметр | Значение |
| Проводимые помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонический ток | Класс A |
| Мигание напряжения | ---- |
| Электростатический разряд | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 3, 1 кВ «линия-линия» |
| Кондуктивная помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100 % провал, 1 период; 30 % провал, 25 периодов; 100 % прерывание, 250 периодов |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 7319,8 тыс. часов минимум по Telcordia SR-332 (Bellcore); 1210,1 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 49 × 23,8 × 23 мм |
| Габариты в дюймах | 1,93 × 0,94 × 0,91 дюйма |
| Масса | 0,028 кг |
| Упаковка | 200 шт.; 6,6 кг; 0,94 куб. фута |
| Температура пайки | Пайка волной: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
Стандарты и соответствие
- IEC 60601-1:2005+A1
- TUV BS EN/EN 60601-1:2006+A1+A12+A2
- ANSI/AAMI ES60601-1:2005/A2:2021
- CAN/CSA C22.2 No. 60601-1:2014+A2
- IEC 60335-1:2010/AMD2:2016
- Dekra BS EN/EN 60335-1:2012+A11+A13+A1+A14+A2+A15
- EAC TP TC 004
Примечания
| 1 | Все параметры, не указанные отдельно, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Минимальная нагрузка не требуется. |
| 3 | Рабочий цикл 33 % — максимальная длительность включения в пределах каждых 2 секунд. Средняя выходная мощность не должна превышать номинальную мощность. |
| 4 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной 0,1 мкФ и 47 мкФ параллельными конденсаторами. |
| 5 | Допуск включает установку и нестабильность по линии/нагрузке. |
| 6 | Нарастание выходного напряжения может потребоваться при низком входном напряжении. Для подробностей следует проверять дерейтинг-характеристику. |
| 7 | Ток утечки измеряется от первичного входа к DC-выходу. |
| 8 | Дерейтинг температуры окружающей среды 3,5 %/1000 м для моделей с вентилятором и 5 %/1000 м для моделей без вентилятора при высоте выше 2000 м. |
| 9 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. |
