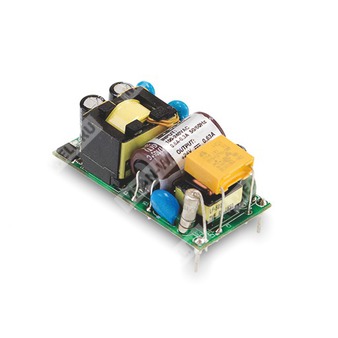

MFM-20-24 — компактный 20-Вт AC/DC медицинский источник питания на плату с выходом 24 В для ответственных применений.
Краткое описание
MFM-20-24 — это высоконадежный импульсный AC/DC источник питания на плату серии MFM-20, предназначенный для медицинской и связанной с ней ответственной аппаратуры. Модуль обеспечивает номинальное выходное напряжение 24 В, высокую энергетическую плотность, низкое собственное потребление без нагрузки, малый ток утечки и соответствие требованиям по изоляции и электромагнитной совместимости для оборудования класса II и применений типа BF.
Особенности
- Компактное исполнение: 49 × 23,8 × 23 мм.
- Выход 24 В постоянного тока.
- Мощность 20 Вт.
- Подходит для медицинского применения и оборудования с повышенными требованиями к безопасности.
- Нулевое или практически нулевое потребление на холостом ходу: менее 0,1 Вт.
- Сверхмалый ток утечки.
- Широкий диапазон рабочих температур: от -35 до +85 °C.
- Соответствие классу электромагнитной совместимости B для конфигурации класса II.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Минимальная требуемая нагрузка отсутствует.
- Соответствие требованиям 2×MOPP по изоляции.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| MFM |
Серия источников питания Mean Well MFM, медицинское исполнение на плату |
| 20 |
Номинальная мощность 20 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Диапазон регулировки выходного напряжения |
27,6 ~ 32,4 В |
| Номинальный выходной ток |
0,9 А |
| Диапазон выходного тока |
0 ~ 0,9 А |
| Номинальная выходная мощность |
21,6 Вт |
| Пиковая нагрузка в течение 10 с |
23,8 Вт |
| Отклонение по линии |
±0,3% |
| Отклонение по нагрузке |
±0,5% |
| Время установки, время нарастания |
1500 мс, 30 мс при 230 В переменного тока |
| Время удержания |
10 мс при 115 В переменного тока, при полной нагрузке |
| Пульсации и шум |
180 мВ п-п |
| Допуск по напряжению |
±2,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80 ~ 264 В переменного тока; 113 ~ 370 В постоянного тока |
| Диапазон частоты сети |
47 ~ 440 Гц |
| Потребляемый ток при 230 В переменного тока |
0,5 А |
| Потребляемый ток при 115 В переменного тока |
0,75 А |
| Пусковой ток |
Холодный запуск: 20 А при 115 В переменного тока; 45 А при 230 В переменного тока |
| КПД |
87% |
| Потребление без нагрузки |
Менее 0,1 Вт |
| Рабочая высота |
До 5000 м |
Защита
| Параметр |
Значение |
| Перегрузка |
110% ~ 150% от номинальной выходной мощности; защита с режимом hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение |
27,6 ~ 32,4 В; защита: отключение выходного напряжения, ограничение стабилитроном |
| Перегрев |
Защита: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-35 ~ +85 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения, влажность |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Температурное понижение нагрузки |
См. кривую снижения нагрузки |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005/A2:2021, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 60335-1:2010/AMD2:2016, Dekra BS EN/EN 60335-1:2012+A11+A13+A1+A14+A2+A15, EAC TP TC 004 |
| Уровень изоляции |
Первичная- вторичная: 2×MOPP |
| Испытательное напряжение |
Вход-выход: 4 кВ переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки |
Менее 80 мкА при 264 В переменного тока |
Электромагнитная совместимость
| Параметр |
Норматив / уровень |
| Кондуктивные помехи |
BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Колебания напряжения |
BS EN/EN61000-3-3 |
| ESD |
BS EN/EN61000-4-2, уровень 4: 15 кВ воздух, 8 кВ контакт |
| RF-поле |
BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9: 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| EFT-помехи |
BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия |
| Проводимая помехоустойчивость |
BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Механические данные
| Параметр |
Значение |
| Габариты |
49 × 23,8 × 23 мм |
| Габариты в дюймах |
1,93 × 0,94 × 0,91 дюйма |
| Масса |
0,028 кг |
| Упаковка |
200 шт. / 6,6 кг / 0,94 куб. фута |
Надежность
| Параметр |
Значение |
| MTBF |
7319,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1210,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Пиковая рабочая нагрузка в течение 33% длительности цикла не должна превышать номинальную мощность.
- Пульсации и шум измеряются на частоте 20 МГц, с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск по напряжению включает допуск на установку, регулирование линии и регулирование нагрузки.
- Уменьшение выходной мощности при пониженном входном напряжении см. по кривой снижения нагрузки.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Температурное понижение нагрузки: 3,5% на 1000 м для моделей с вентиляторным охлаждением и 5% на 1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
