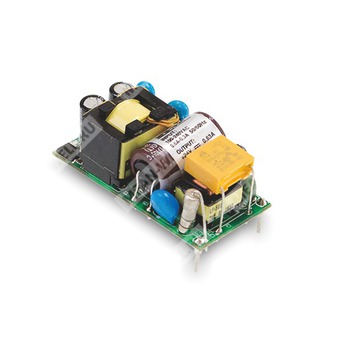

MFM-20-5 — компактный медицинский AC/DC модуль питания 20 Вт для монтажа на плату с низкими токами утечки и высокой изоляцией.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| MFM | Серия компактных медицинских источников питания Mean Well MFM |
| 20 | Номинальная мощность 20 Вт |
| 5 | Выходное напряжение 5 В |
Назначение
Источник питания MFM-20-5 предназначен для применения в медицинской и связанной с ней аппаратуре, где требуется компактный AC/DC преобразователь для монтажа на плату, с низким энергопотреблением на холостом ходу, высокой электрической прочностью изоляции и малым током утечки. Модуль ориентирован на системы класса II и BF, а также на оборудование с повышенными требованиями к электромагнитной совместимости и безопасности.
Особенности
- Компактные габариты 49 × 23,8 × 23 мм.
- Медицинское исполнение.
- Соответствие требованиям по двум уровням защиты изоляции 2×MOPP.
- Потребление без нагрузки менее 0,1 Вт.
- Очень низкий ток утечки.
- Диапазон рабочей температуры от −35 до +85 °C.
- Класс помехоподавления B для конфигурации класса II.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Не требует минимальной нагрузки.
- Широкий диапазон входного напряжения.
Области применения
- Портативная медицинская аппаратура.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные приборы.
- Оборудование для контактного применения типа BF.
Описание
MFM-20-5 представляет собой компактный AC/DC источник питания серии MFM-20 мощностью 20 Вт с выходным напряжением 5 В. Конструкция рассчитана на установку в составе конечного оборудования и обеспечивает питание от сети переменного тока 80…264 В или от источников постоянного тока 113…370 В. Модуль выполнен как малогабаритный высокоплотный преобразователь для медицинской техники, с высокой эффективностью, малыми потерями на холостом ходу и низким током утечки. В устройстве реализованы схемы защиты по перегрузке, перенапряжению и перегреву, а также обеспечено соответствие медицинским требованиям по изоляции и помехоустойчивости.
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 80…264 В переменного тока; 113…370 В постоянного тока |
| Диапазон частоты сети | 47…440 Гц |
| Потребляемый ток | 0,75 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток | Холодный пуск: 20 А при 115 В переменного тока; 45 А при 230 В переменного тока |
| Ток утечки | Менее 80 мкА при 264 В переменного тока |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 4 А |
| Диапазон регулировки тока | 0…4 А |
| Номинальная мощность | 20 Вт |
| Пиковая нагрузка 10 с | 22 Вт |
| Пиковый ток | 4,4 А |
| Диапазон регулировки напряжения | 3,8…5 В |
| Отклонение по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 150 мВ п-п |
| Время установки и нарастания | 1500 мс, 30 мс при 230 В переменного тока и полной нагрузке |
| Время удержания | 10 мс при 115 В переменного тока и полной нагрузке |
Защиты
| Параметр | Значение |
|---|
| Перегрузка | 110…150% от номинальной выходной мощности; режим hiccup, восстановление после устранения причины |
| Перенапряжение | 5,8…6,8 В; отключение выходного напряжения, восстановление после снижения напряжения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита предусмотрена |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход–выход: 4 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Уровень изоляции | Первичная–вторичная: 2×MOPP |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | −35…+85 °C |
| Температура хранения и влажность | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5 g, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Электромагнитная совместимость
| Параметр | Значение |
|---|
| Излучаемые помехи | Класс B |
| Проводимые помехи | Класс B |
| Гармонические составляющие тока | Класс A |
| Мерцание напряжения | Соответствие норме |
| Помехоустойчивость ESD | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Устойчивость к RF полю | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Устойчивость к EFT | Уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 3, 1 кВ линия–линия |
| Устойчивость к кондуктивным помехам | Уровень 3, 10 В |
| Устойчивость к магнитному полю | Уровень 4, 30 А/м |
| Устойчивость к провалам и прерываниям напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 7319,8 тыс. часов минимум по Telcordia SR-332 (Bellcore); 1210,1 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
|---|
| Габариты | 49 × 23,8 × 23 мм |
| Габариты в дюймах | 1,93 × 0,94 × 0,91 дюйма |
| Тип монтажа | На плату |
| Подключение | Вход: AC/L, AC/N; выход: +V, -V |
Упаковка
| Параметр | Значение |
|---|
| Масса изделия | 0,028 кг |
| Упаковка | 200 шт. / 6,6 кг / 0,94 куб. фута |
Примечания
- Все параметры измерены при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Не требуется минимальная нагрузка.
- Режим с коэффициентом заполнения 33%: максимальная длительность в пределах каждого 30-секундного интервала.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск напряжения включает допуски на установку, стабилизацию по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Для подробностей следует проверять график снижения нагрузки.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Температурное снижение мощности: 3,5% на 1000 м при моделях с вентилятором и 5 °C/1000 м при моделях с вентилятором для высоты выше 2000 м.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Конечное оборудование должно быть повторно подтверждено на соответствие директивам EMC.
