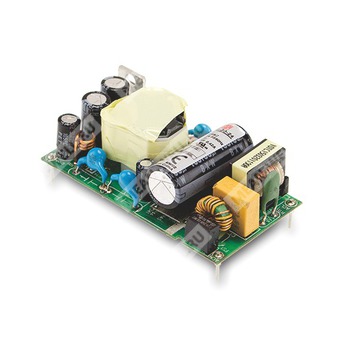

MFM-30-12 - встраиваемый медицинский AC/DC источник питания 12 В на 30 Вт для аппаратуры с повышенными требованиями безопасности.
Расшифровка партномера
| Элемент |
Расшифровка |
| MFM |
Серия высоконадежных медицинских встраиваемых источников питания Mean Well |
| 30 |
Номинальная мощность 30 Вт |
| 12 |
Выходное напряжение 12 В |
Назначение и особенности
Модуль MFM-30-12 представляет собой компактный встраиваемый AC/DC источник питания медицинского назначения мощностью 30 Вт, выполненный для монтажа в составе конечного оборудования. Устройство рассчитано на питание от сети переменного тока в широком диапазоне, обладает высокой эффективностью, пониженным потреблением холостого хода и низкими токами утечки. Конструкция ориентирована на применение в оборудовании класса II с двойной изоляцией и в медицинских системах типа BF при соответствующем системном проектировании.
Особенности
- Компактные габариты 65,5 × 35 × 23 мм.
- Медицинская безопасность с уровнем изоляции 2 x MOPP.
- Соответствие требованиям IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1 (3-е издание).
- Очень низкий ток утечки: менее 80 мкА.
- Потребление без нагрузки менее 0,075 Вт.
- Высокий КПД, до 90% для исполнения 12 В.
- Широкий диапазон рабочей температуры.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Класс B по ЭМС для конфигурации класса II.
- Подходит для BF-применений при надлежащем системном учете.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские диагностические и исследовательские приборы.
Описание
MFM-30-12 относится к серии MFM-30 — высоконадежных «зеленых» медицинских источников питания в корпусе для установки на плату. Серия ориентирована на создание компактных изделий с высокой удельной мощностью. Для исполнения 12 В предусмотрены параметры, обеспечивающие применение в медицинской аппаратуре с требованиями к безопасности пациента, электромагнитной совместимости и изоляции между первичной и вторичной цепями.
Параметры серии
Выход
| Параметр |
MFM-30-12 |
| Номинальное напряжение постоянного тока |
12 В |
| Номинальный ток |
2,5 А |
| Диапазон тока |
0–2,5 А |
| Номинальная мощность |
30 Вт |
| Пиковая мощность в течение 10 с |
34,8 Вт |
| Пульсации и шум |
120 мВп-п |
| Допуск по выходному напряжению |
±2,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Пиковый ток |
2,9 А |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В переменного тока |
| Диапазон частоты сети |
47–63 Гц |
| КПД, тип. |
90% |
| Потребляемый ток, тип. |
0,75 А при 115 В AC / 0,5 А при 230 В AC |
| Пусковой ток, тип. |
25 А при 115 В AC / 45 А при 230 В AC |
| Время запуска и нарастания |
500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания, тип. |
40 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Защита
| Параметр |
Значение |
| Перегрузка |
115–165% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
3,5–4,5 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электромагнитная совместимость и помехоустойчивость
| Параметр |
Норма / уровень |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Кондуктивные помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| ЭСР |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю |
Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы |
Уровень 3, 2 кВ |
| Сетевые импульсные помехи |
Уровень 3, 1 кВ линия-линия |
| Проводимая устойчивость |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Изоляция и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
IEC60601-1, BS EN/EN60601-1, EAC TP TC 004, UL ANSI/AAMI ES60601-1 (версия 3.1), CAN/CSA-C22 3-е издание |
| Уровень изоляции |
Первичная цепь – вторичная цепь: 2 x MOPP |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
Менее 80 мкА при 264 В AC |
| Ток прикосновения |
Менее 80 мкА при 264 В AC |
Эксплуатация и окружающая среда
| Параметр |
Значение |
| Рабочая влажность |
20–90% RH, без конденсации |
| Рабочая температура |
-40…+85 °C |
| Температура хранения и влажность |
-40…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибрация |
10–500 Гц, 3G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота |
5000 м |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
6325,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 778,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
65,5 × 35 × 23 мм (Д × Ш × В) |
| Габариты в дюймах |
2,58″ × 1,38″ × 0,90″ |
| Масса |
0,053 кг |
| Упаковка |
144 шт. / 8,6 кг / 0,97 CUFT |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- 33% коэффициент заполнения допустим максимум в течение каждого 30-секундного интервала. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной параллельно к конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Требуется проверка кривой дерейтирования.
- Ток прикосновения измерялся от первичного входа до выходa постоянного тока.
- Для высоты более 2000 м требуется снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
