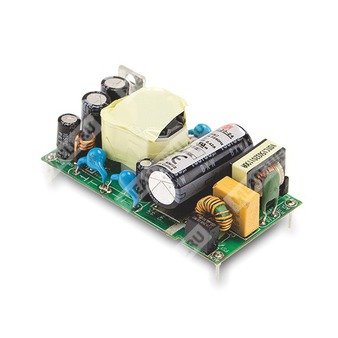

MFM-30-15 - компактный медицинский AC/DC модуль питания 30 Вт с выходом 15 В для встраиваемой аппаратуры.
Назначение: встроенный источника питания переменного/постоянного тока для медицинской и другой ответственной аппаратуры с усиленной изоляцией и малым током утечки.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MFM | Серия медицинских источников питания Mean Well для установки на плату |
| 30 | Номинальная мощность 30 Вт |
| 15 | Выходное напряжение 15 В |
Краткое описание
MFM-30-15 представляет собой компактный AC/DC источник питания медицинского назначения открытого исполнения для монтажа на плату. Модуль рассчитан на питание от сети переменного тока, обеспечивает номинальное выходное напряжение 15 В и номинальную мощность 30 Вт. Изделие относится к классу II, имеет двойную изоляцию, уровень защиты 2 x MOPP, низкий ток утечки и соответствует требованиям для применения в BF-ориентированной медицинской аппаратуре при корректном системном проектировании.
Серия характеризуется широким диапазоном входного напряжения, высокой эффективностью, отсутствием требования минимальной нагрузки, защитой от короткого замыкания, перегрузки и перенапряжения, а также расширенным температурным диапазоном эксплуатации.
Особенности
- Компактные габариты: 65,5 x 35 x 23 мм.
- Медицинская безопасность, соответствие 2 x MOPP.
- Подходит для применения в оборудовании типа BF при соответствующем системном проектировании.
- Потребление на холостом ходу менее 0,075 Вт.
- Очень малый ток утечки.
- Работа в широком диапазоне температур окружающей среды от -40 до +85 °C.
- Класс B по ЭМС для конфигурации класса II.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Минимальная нагрузка не требуется.
- 3G-антивибрационная стойкость.
- Изоляция между входом и выходом 4 кВ переменного тока.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные и диагностические приборы.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 2 А |
| Диапазон регулирования выходного тока | 0 ~ 2 А |
| Номинальная мощность | 30 Вт |
| Пиковая нагрузка 10 с | 34,5 Вт |
| Пиковый ток | 2,3 А |
| Ограничение по пульсациям и шуму | 120 мВп-п |
| Точность выходного напряжения | ±2,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 500 мс, 30 мс при 230 В переменного тока |
| Время удержания | 40 мс при 115 В переменного тока, 12 мс при 230 В переменного тока |
| Защита от перегрузки | 115% ~ 165% от номинальной выходной мощности, режим hiccup, восстановление после устранения неисправности |
| Защита от перенапряжения | 15,8 ~ 20,3 В |
| Защитное действие при перенапряжении | Выключение выходного напряжения, восстановление после повторного включения питания |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80 ~ 264 В переменного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД, тип. | 89% |
| Потребляемый входной ток, тип. | 0,5 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт: 45 А при 230 В переменного тока |
| Потребление без нагрузки | < 0,075 Вт |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% относительной влажности, без конденсации |
| Рабочая температура | -40 ~ +85 °C |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60 °C) |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
| Дерейтинг по высоте | 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP |
| Ток утечки | < 80 мкА при 264 В переменного тока |
Надёжность
| Параметр | Значение |
| MTBF | 6325,8 тыс. часов минимум по Telcordia SR-332 (Bellcore); 778,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Эмиссия, проводимые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Эмиссия, излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); Таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ/линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Безопасность и стандарты
| Параметр | Значение |
| Стандарты безопасности | IEC60601-1, BS EN/EN60601-1, EAC TP TC 004, UL ANSI/AAMI ES60601-1 (версия 3.1), CAN/CSA-C22 3rd Edition approved |
| Дополнительное проектное соответствие | Проектирование согласно BS EN/EN60335-1 по запросу |
| Класс защиты | Класс II, без защитного заземления |
| Исполнение | Открытый модуль на плату |
Механические параметры
| Параметр | Значение |
| Габариты | 65,5 x 35 x 23 мм |
| Габариты в дюймах | 2,58 x 1,38 x 0,90 |
| Масса | 0,053 кг |
| Упаковка | 144 шт.; 8,6 кг; 0,97 куб. фута |
Пайка
| Параметр | Значение |
| Пайка волной | 265 °C, 5 с, максимум |
| Ручная пайка | 390 °C, 3 с, максимум |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Максимальный рабочий цикл 33% в пределах каждых 30 секунд; средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измерены при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по входу и по нагрузке.
- Дерейтинг может потребоваться при пониженном входном напряжении; следует учитывать кривую дерейтинга.
- Ток утечки измерен от первичного входа к выходу постоянного тока.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Источник питания является компонентом, устанавливаемым в конечное изделие; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
