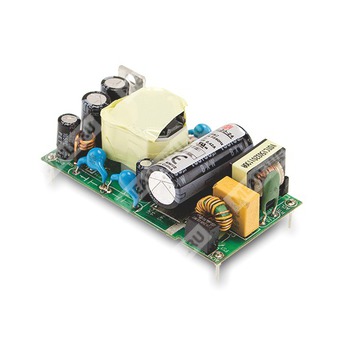

MFM-30-24 - компактный медицинский AC/DC модуль питания 24 В, 30 Вт для встраиваемой аппаратуры и BF-применений.
Общее назначение: MFM-30-24 представляет собой компактный на плату AC/DC источник питания медицинского класса мощностью 30 Вт с выходом 24 В, предназначенный для встраивания в портативную и стационарную медицинскую аппаратуру, а также для систем с требованиями к низкому току утечки, усиленной изоляции и высокой электромагнитной совместимости.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| MFM | Серия медицинских AC/DC источников питания на плату Mean Well |
| 30 | Номинальная мощность 30 Вт |
| 24 | Выходное напряжение 24 В |
Описание
MFM-30-24 — это высокоплотный малогабаритный AC/DC источник питания медицинского назначения для монтажа на плату. Изделие рассчитано на работу в широком диапазоне сетевого напряжения и ориентировано на применение в оборудовании, где критичны габариты, низкое потребление на холостом ходу, высокий КПД, усиленная электрическая прочность изоляции и пониженный ток утечки.
Модуль соответствует требованиям медицинской безопасности с уровнем изоляции 2 x MOPP и подходит для BF-применений при корректном системном проектировании. Встроены защиты от короткого замыкания, перегрузки и перенапряжения. Конструкция ориентирована на работу в условиях повышенных требований к помехоустойчивости и эмиссии.
Особенности
- Компактный корпус 65,5 × 35 × 23 мм.
- Медицинская безопасность: 2 x MOPP.
- Поддержка BF-применений при соответствующем проектировании системы.
- Низкое потребление без нагрузки: менее 0,075 Вт.
- Высокий КПД до 91%.
- Очень низкий ток утечки: менее 80 мкА.
- Широкий диапазон входного напряжения 80…264 В переменного тока.
- Соответствие требованиям EMC для конфигурации класса II.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Не требуется минимальная нагрузка.
- Рабочий диапазон температуры окружающей среды: от -40 до +85 °C.
- Устойчивость к вибрации 3G.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Приборы медицинского обследования.
- Оборудование класса BF, контактирующее с пациентом, при соблюдении системных требований.
Выходные параметры
| Параметр | MFM-30-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 1,3 А |
| Диапазон регулировки тока | 0…1,3 А |
| Номинальная мощность | 31,2 Вт |
| Пиковая мощность нагрузки 10 с | 36 Вт |
| Пиковый ток | 1,5 А |
| Пульсации и шум, макс. | 200 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Уставка, время нарастания | 500 мс, 30 мс / 230 В AC |
| Время удержания, тип. | 40 мс / 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC |
| Диапазон входной частоты | 47…63 Гц |
| КПД, тип. | 90% |
| Входной ток, тип. | 0,5 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт 45 А / 230 В AC |
| Пиковый входной ток | 6,9 А |
Защиты
| Параметр | Значение |
| Перегрузка | 115…165% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 25,2…32,4 В |
| Тип защиты от перенапряжения | Снижение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Предусмотрено |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C, с учетом графика снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | от -40 до +85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 3G, по 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
Электрическая прочность, изоляция и ток утечки
| Параметр | Значение |
| Изоляционное напряжение вход-выход | 4 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-вторичная цепь: 2 x MOPP |
| Ток утечки | <80 мкА / 264 В AC |
Электромагнитная совместимость
| Параметр | Уровень / стандарт |
| Эмиссия по проводам | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 3, 1 кВ/линия-линия |
| Проводимая устойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Стандарты EMC | BS EN/EN55035, BS EN/EN60601-1-2 |
Надежность и механика
| Параметр | Значение |
| MTBF | 6325,8 тыс. ч минимум, Telcordia SR-332 (Bellcore); 778,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 65,5 × 35 × 23 мм |
| Габариты в дюймах | 2,58 × 1,38 × 0,90 |
| Масса | 0,053 кг |
| Упаковка | 144 шт / 8,6 кг / 0,97 куб. фута |
Тепловые и технологические параметры
| Параметр | Значение |
| Пайка волной | 265 °C, 5 с, максимум |
| Ручная пайка | 390 °C, 3 с, максимум |
Примечания
| 1 | Все параметры, специально не оговоренные, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Минимальная нагрузка не требуется. |
| 3 | Скважность не более 33% в течение каждого 30-секундного интервала. Средняя выходная мощность не должна превышать номинальную. |
| 4 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, завершённой параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ. |
| 5 | Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке. |
| 6 | При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать график снижения нагрузки. |
| 7 | Ток прикосновения измеряется от первичного входа до выходного постоянного напряжения. |
| 8 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте свыше 2000 м (6500 футов). |
| 9 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам EMC. |
