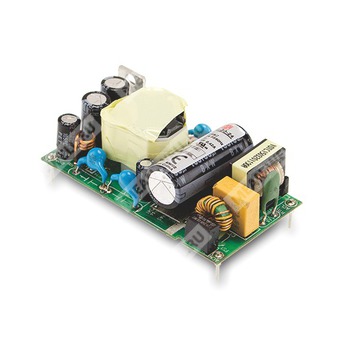

MFM-30-48
MFM-30-48 - компактный медицинский AC/DC преобразователь на 48 В для встраиваемых систем питания.
Расшифровка партномера
| Позиция | Значение |
| MFM | Серия on board медицинских источников питания Mean Well |
| 30 | Номинальная мощность 30 Вт |
| 48 | Выходное напряжение 48 В |
Назначение
MFM-30-48 представляет собой встраиваемый AC/DC источник питания медицинского класса мощностью 30 Вт, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В. Изделие ориентировано на применение в медицинском и смежном оборудовании с требованиями к малым габаритам, низкому току утечки, высокой электрической прочности и соответствию стандартам медицинской безопасности.
Особенности
- Компактное исполнение: 65,5 × 35 × 23 мм.
- Работа от сети переменного тока 80…264 В.
- Высокий КПД: до 91%.
- Потребление без нагрузки менее 0,075 Вт.
- Класс II, двойная изоляция, без FG.
- Уровень изоляции первичная цепь — вторичная цепь: 2 × MOPP.
- Испытательное напряжение изоляции: 4 кВ AC.
- Сверхнизкий ток утечки: менее 80 мкА.
- Соответствие требованиям IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1, версия 3.
- Подходит для BF-применений при соответствующем системном проектировании.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Не требует минимальной нагрузки.
- Рабочий диапазон температур: от -40 до +85 °C.
- Соответствие классу B по EMI для конфигурации класса II.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинская диагностическая и измерительная аппаратура.
- Оборудование типа BF, контактирующее с пациентом, при соблюдении требований системной безопасности.
Описание
MFM-30-48 относится к серии MFM-30 — высоконадежных зелёных медицинских источников питания открытого монтажа (on board type). Модуль выполнен в малогабаритном корпусе и рассчитан на установку в составе конечного оборудования. Архитектура источника построена по импульсной схеме с входным EMI-фильтром, выпрямителем, силовым ключевым каскадом, выходным выпрямлением и цепями контроля защиты.
При питании от сети 80…264 В AC устройство формирует стабилизированное выходное напряжение 48 В постоянного тока с номинальной мощностью 30 Вт. Для данной модификации допускается кратковременная пиковая нагрузка до 35 Вт в течение 10 секунд. Источник ориентирован на применение в условиях повышенных требований к электробезопасности и EMC, включая медицинскую среду.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,63 А |
| Диапазон тока | 0…0,63 А |
| Номинальная мощность | 30,2 Вт |
| Пиковая нагрузка в течение 10 с | 35 Вт |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±2,0% |
| Пульсации и шум | 200 мВ п-п |
| Диапазон настройки выхода | 50,4…64 В |
| Защита от перегрузки | 115%…165% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 50,4…64 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC |
| Диапазон входной частоты | 47…63 Гц |
| КПД (тип.) | 91% |
| Входной ток (тип.) | 0,5 А при 230 В AC |
| Пусковой ток (тип.) | 45 А при 230 В AC, холодный старт |
| Время установления и нарастания | 500 мс, 30 мс при 230 В AC |
| Время удержания (тип.) | 40 мс при 230 В AC |
| Угол снижения нагрузки при пониженном входном напряжении | См. кривую дерейтирования |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -40…+85 °C |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Рабочая высота | 5000 м |
| Дерейтирование по высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
| Вибрация | 10…500 Гц, 3G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC60601-1, BS EN/EN60601-1, EAC TP TC 004, UL ANSI/AAMI ES60601-1 (версия 3.1), CAN/CSA-C22 3rd Edition; проектирование по BS EN/EN60335-1 — по запросу |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 × MOPP |
| Испытательное напряжение изоляции | Вход — выход: 4 кВ AC |
| Сопротивление изоляции | Вход — выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | <80 мкА при 264 В AC |
| ЭМС по излучению | BS EN/EN55011 (CISPR11), класс B |
| ЭМС по проводимым помехам | BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебания напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2, уровень 4: 15 кВ по воздуху; 8 кВ контакт |
| Устойчивость к радиополю | BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц…2,7 ГГц); таблица 9: 9…28 В/м (385 МГц…5,78 ГГц) |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: провал 100% на 1 период; провал 30% на 25 периодов; прерывание 100% на 250 периодов |
| ЭМС по устойчивости | BS EN/EN55035, BS EN/EN60601-1-2 |
Надежность
| Параметр | Значение |
| MTBF | 6325,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 778,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и монтаж
| Параметр | Значение |
| Размеры | 65,5 × 35 × 23 мм |
| Размеры в дюймах | 2,58 × 1,38 × 0,90 |
| Способ установки | Встраиваемый модуль on board |
| Выводы | ACN, ACL, +V, -V |
| Температура пайки волной | 265 °C, 5 с максимум |
| Ручная пайка | 390 °C, 3 с максимум |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,053 кг |
| Упаковка | 144 шт. / 8,6 кг / 0,97 куб. фут. |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Коэффициент заполнения не более 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Следует использовать кривую дерейтирования.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Дерейтирование температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при рабочей высоте выше 2000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
