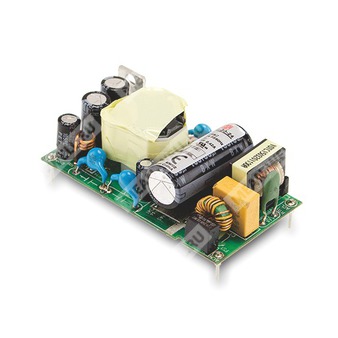

MFM-30-5 - компактный AC/DC модуль питания 5 В, 30 Вт для медицинской встраиваемой аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| MFM | Серия MFM — медицинский источник питания на плату |
| 30 | Номинальная мощность 30 Вт |
| 5 | Выходное напряжение 5 В |
Краткое описание
MFM-30-5 представляет собой высокоплотный AC/DC источник питания открытого типа на плату с выходом 5 В и мощностью 30 Вт, предназначенный для медицинской аппаратуры, включая BF-применения при корректном системном проектировании.
Модуль рассчитан на работу от сети переменного тока в широком диапазоне входных напряжений, обладает низким потреблением холостого хода, высоким КПД, усиленной изоляцией 2 x MOPP, малым током утечки и соответствует требованиям медицинских стандартов IEC/EN 60601-1 и ANSI/AAMI ES60601-1 (версия 3.1).
Особенности
- Компактное исполнение: 65,5 × 35 × 23 мм.
- Медицинская безопасность: 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Подходит для BF-применений при соответствующем системном учёте.
- Потребление без нагрузки менее 0,075 Вт.
- Очень малый ток утечки.
- Широкий диапазон рабочей температуры: от -40 до +85 °C.
- Класс EMI B для конфигурации класса II.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Не требует минимальной нагрузки.
- Высокая эффективность, до 86,5% для исполнения 5 В.
- 3-летний срок гарантии.
Применение
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинская измерительная и диагностическая аппаратура.
Схема кодирования модели
| Элемент кода | Расшифровка |
| MFM | Серия источника питания |
| 30 | Номинальная мощность, 30 Вт |
| 5 | Выходное напряжение, 5 В |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 6 А |
| Диапазон выходного тока | 0...6 А |
| Номинальная мощность | 30 Вт |
| Пиковая нагрузка в течение 10 с | 34,5 Вт |
| Установка выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, нарастания | 500 мс, 30 мс при 230 В AC |
| Время удержания | 12 мс при 115 В AC с полной нагрузкой |
| Пульсации и шум | 80 мВп-п |
| Допуск выходного напряжения | ±2,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В AC |
| Диапазон частоты сети | 47...63 Гц |
| КПД типовой | 86,5% |
| Входной ток, типовой | 0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток, типовой | 25 А при 115 В AC; 45 А при 230 В AC, холодный пуск |
| Потребление без нагрузки | <0,075 Вт |
| Потребляемый ток AC | 7,8 А при 115 В AC; 6,9 А при 230 В AC |
| Рабочая высота | 5000 м |
Защитные функции
| Функция | Параметры |
| Перегрузка | 115...165% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,3...6,8 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | 4 кВ AC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP |
| Ток утечки | <80 мкА при 264 В AC |
Экологические и эксплуатационные параметры
| Параметр | Значение |
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -40...+85 °C |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...60 °C) |
| Вибрация | 10...500 Гц, 3G, по 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Снижение допустимой нагрузки по высоте | 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором выше 2000 м |
ЭМС и стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | IEC60601-1, BS EN/EN60601-1, EAC TP TC 004, UL ANSI/AAMI ES60601-1 (версия 3.1), CAN/CSA-C22 3rd Edition; по запросу — BS EN/EN60335-1 |
| Эмиссия | BS EN/EN55011 (CISPR11), класс B для проводимых и излучаемых помех |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ воздушный разряд; 8 кВ контактный разряд |
| Радиочастотное излучение | Уровень 3, 10 В/м (80 МГц...2,7 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 3, 1 кВ линия-линия |
| Проводимая устойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| RF-поле чувствительность | Таблица 9, 9...28 В/м (385 МГц...5,78 ГГц) |
| EMC иммунитет | BS EN/EN55035, BS EN/EN60601-1-2 |
Механические данные
| Параметр | Значение |
| Габариты | 65,5 × 35 × 23 мм |
| Габариты в дюймах | 2,58 × 1,38 × 0,90 |
| Масса | 0,053 кг |
| Упаковка | 144 шт. / 8,6 кг / 0,97 CUFT |
| Монтаж | Встраиваемый модуль на плату |
| Выводы | ACL, ACN, +V, -V |
Надежность
| Параметр | Значение |
| MTBF | 6325,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 778,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Температурные и нагрузочные характеристики
| Параметр | Значение |
| Дерейтинг по температуре окружающей среды | См. кривую снижения нагрузки: до 60 °C допускается 100%, далее требуется снижение до 85 °C |
| Дерейтинг по входному напряжению | При 80...100 В AC нагрузка снижается; при 100...264 В AC допускается 100% |
Примечания
- Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Режим 33% duty cycle допускается максимум в течение каждых 30 секунд; средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, нагруженной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтинга.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
