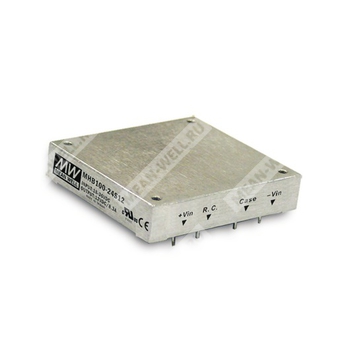

MHB100-24S05 - изолированный DC-DC преобразователь 100 Вт с выходом 5 В для промышленной электроники.
Расшифровка партномера
| Позиция | Расшифровка |
| MHB100 | Серия MHB100, модульный DC-DC преобразователь мощностью 100 Вт, форм-фактор Half-Brick |
| 24 | Номинальное входное напряжение 24 В постоянного тока |
| S | Одиночный выход |
| 05 | Номинальное выходное напряжение 5 В постоянного тока |
Краткое описание
Компонент MHB100-24S05 представляет собой изолированный DC-DC преобразователь серии MHB100 мощностью 100 Вт в корпусе Half-Brick с одним стабилизированным выходом 5 В. Модуль рассчитан на промышленное применение, имеет широкий диапазон входного напряжения, встроенные функции защиты, дистанционное включение/выключение, удалённое измерение и подстройку выходного напряжения.
Основные особенности
- Корпус Half-Brick 2.28" × 2.4" × 0.5" с индустриальным расположением выводов.
- Широкий диапазон входного напряжения.
- КПД до 89%.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Изоляция вход-выход 1500 В постоянного тока.
- Встроенное дистанционное управление ON/OFF.
- Встроенная функция remote sense.
- Подстройка выходного напряжения в пределах ±10%.
- Металлический экранированный корпус с пятисторонним экраном.
- Доступны опциональные радиаторы для расширения температурного диапазона.
- Выход 3,3 В / 15 В доступен в серии, но не для данного исполнения.
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 18 ~ 36 В постоянного тока |
| Пусковое перенапряжение, 100 мс максимум | 50 В постоянного тока |
| Порог блокировки при пониженном входном напряжении | Включение: 17 В постоянного тока, отключение: 16 В постоянного тока |
| КПД, тип. | 84% |
| Входной фильтр | Pi-цепь |
| Потребляемый ток при полной нагрузке | 520mA |
| Потребляемый ток без нагрузки | 50mA |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В постоянного тока |
| Диапазон выходного тока | 0 ~ 20 А |
| Номинальная мощность | 100 Вт |
| Пульсации и шум, макс. | 100 mVp-p |
| Точность выходного напряжения | ±1.0% |
| Нестабильность по линии | ±0.2% |
| Нестабильность по нагрузке | ±0.2% |
| Частота переключения, тип. | 500 кГц |
| Диапазон внешней подстройки | ±10% |
| Допустимая ёмкостная нагрузка, макс. | 20000 мкФ |
| Защита от перегрузки по току | 110 ~ 140% от номинальной выходной мощности |
| Тип защиты по перегрузке | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 115 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение выходного напряжения |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление после устранения неисправности |
Изоляция
| Параметр | Значение |
| Напряжение изоляции | Вход-выход: 1500 В постоянного тока; вход-корпус: 1500 В постоянного тока; выход-корпус: 1500 В постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +100 °C; тепловое отключение при температуре корпуса 100 ± 5 °C |
| Дистанционное управление | См. раздел «Дистанционное управление ON/OFF» |
| Подстройка выхода | ±10%, см. раздел «Внешняя подстройка выходного напряжения» |
| Рабочая влажность | 0 ~ 95% RH |
| Температура и влажность хранения | -55 ~ +105 °C, 0 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0~60 °C) |
Дистанционное управление ON/OFF
Серия MHB100 позволяет электронно включать и выключать преобразователь посредством функции удалённого управления ON/OFF.
| Состояние логического входа pin 2 | Отрицательная логика | Положительная логика |
| Логический низкий уровень, переключатель замкнут | Питание выключено, <0.8 В постоянного тока | Питание включено, <0.8 В постоянного тока |
| Логический высокий уровень, переключатель разомкнут | Питание включено, разомкнутая цепь | Питание выключено, разомкнутая цепь |
Совместимость по логике: R.C. (pin 2) относительно -Vin (pin 4). Для исполнения с отрицательной логикой к обозначению модели добавляется суффикс «N».
Внешняя подстройка выходного напряжения
Подстройка выполняется внешним резистором R в кОм. Vo,nom — номинальное выходное напряжение, Vo — требуемое выходное напряжение.
| Режим | Формула |
| Подстройка вверх | R = (R1 - R2 × (Vo - Vo,nom)) / (Vo - Vo,nom) |
| Подстройка вниз | R = (R1 - R2 × (Vo,nom - Vo)) / (Vo,nom - Vo) |
| Выходное напряжение | R1, кОм | R2, кОм |
| 5 В | 5.8 | 3.3 |
| 12 В | 18.945 | 4.636 |
| 24 В | 41.442 | 6.977 |
Механические данные
| Параметр | Значение |
| Материал корпуса | Алюминий |
| Габаритные размеры | 57.9 × 61 × 12.7 мм |
| Габаритные размеры в дюймах | 2.28" × 2.40" × 0.5" (Д × Ш × В) |
| Монтаж | Монтажные вставки M3 × 0.5 |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | R.C. |
| 3 | Корпус |
| 4 | -Vin |
| 5 | -Vout |
| 6 | -R.S. |
| 7 | Trim |
| 8 | +R.S. |
| 9 | +Vout |
Надёжность
| Параметр | Значение |
| MTBF | 900 тыс. ч, тип. по MIL-HDBK-217F (25 °C) |
Соответствие и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 020/2011 (EAC TP TC 004 только для исполнения 48Vin), одобрено |
| Электромагнитная совместимость, помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) Class A с внешними компонентами, EAC TP TC 020 |
| Электромагнитная совместимость, помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; BS EN/EN55024, уровень light industry, критерий A, EAC TP TC 020 |
Рекомендуемые внешние компоненты для ЭМС
| Модель | C1 | C2 | C3 | C4 | L1 |
| MHB100-24S05 | 220 мкФ / 50 В, ESR < 0.13 Ом | 220 мкФ / 50 В, ESR < 0.13 Ом | 2200 пФ | Не устанавливается | 3.4 мкГн |

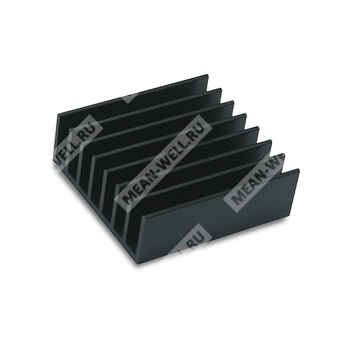

Радиатор и тепловой режим
Для расширения температурного диапазона допускается применение опциональных радиаторов. Приведённые в документе радиаторы: M-C308, M-C091, M-C092. Для каждого указаны значения теплового сопротивления от корпуса к окружающей среде при естественной конвекции и принудительном обдуве.
Рабочий температурный диапазон корпуса: от -40 °C до +100 °C. При эксплуатации требуется соблюдение условий теплового дерейтирования или охлаждения. Максимальная температура корпуса не должна превышать 100 °C.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 24.48 В постоянного тока, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, завершённого конденсатором 1 мкФ керамическим и 10 мкФ танталовым параллельно на выходе.
- Для подключения +Vout к +R.S. и -Vout к -R.S. необходимо использовать внешние провода.
- Источник питания рассматривается как компонент, который будет устанавливаться в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам EMC.
- Для выполнения тестов EMC следует обращаться к EMC testing of component power supplies.
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная упаковка, антистатическая пена |
| Размеры коробки | 284.8 × 175.7 × 390.9 мм |
| Количество в лотке | 12 шт. |
| Масса одного EPE-лотка | 1.14 кг |
| Максимальное количество в коробке | 60 шт. |
| Масса коробки | 7.2 кг |
