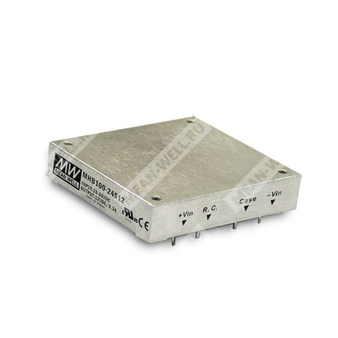

MHB100-24S12 - изолированный DC-DC преобразователь формата Half-Brick для питания промышленной аппаратуры с входом 18–36 В и выходом 12 В.
Назначение и краткое описание
Компонент MHB100-24S12 представляет собой регулируемый изолированный DC-DC преобразователь постоянного тока мощностью 100 Вт в корпусе форм-фактора Half-Brick. Изделие предназначено для преобразования входного напряжения 24 В в стабилизированное выходное напряжение 12 В при высоком КПД, с гальванической развязкой, удалённым включением/выключением, удалённой обратной связью и возможностью подстройки выходного напряжения.
Расшифровка партномера
| Позиция | Расшифровка |
| MHB | Серия MHB, DC-DC преобразователь формата Half-Brick |
| 100 | Номинальная мощность 100 Вт |
| 24 | Номинальное входное напряжение 24 В DC |
| S | Один выход |
| 12 | Номинальное выходное напряжение 12 В DC |
Основные особенности
- Корпус Half-Brick, габариты 2.28" × 2.40" × 0.5" (57.9 × 61 × 12.7 мм).
- Стандартная разводка выводов промышленного типа.
- Широкий диапазон входного напряжения 18–36 В DC.
- Выход 12 В DC, номинальный ток до 8.3 А.
- Гальваническая развязка 1500 В DC.
- КПД до 87% для исполнения 24S12.
- Встроенная защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Удалённое включение/выключение.
- Удалённая обратная связь по напряжению.
- Подстройка выходного напряжения в пределах ±10%.
- Металлический экранный корпус с 5 сторонами.
- Возможность применения с дополнительным радиатором для расширения температурного режима.
Область применения
Промышленная электроника, телекоммуникационные устройства, встроенные системы питания, распределённые источники питания, аппаратура управления и автоматики, устройства с требованием гальванической развязки и компактного форм-фактора.
Параметры изделия
| Параметр | Значение для MHB100-24S12 |
| Серия | MHB100 |
| Исполнение | 24S12 |
| Тип преобразователя | Изолированный DC-DC преобразователь |
| Форм-фактор | Half-Brick |
| Номинальная мощность | 100 Вт |
| Количество выходов | Один |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 18–36 В DC |
| Входное перенапряжение, 100 мс максимум | 50 В DC |
| Порог включения УВЛ | 17 В DC |
| Порог выключения УВЛ | 16 В DC |
| Выходное напряжение | 12 В DC |
| Номинальный диапазон выходного тока | 0–8.3 А |
| Риппл и шум, максимум | 150 мВп-п |
| Точность выходного напряжения | ±1.0% |
| Нелинейная стабилизация по входу | ±0.2% |
| Нелинейная стабилизация по нагрузке | ±0.2% |
| Частота переключения, тип. | 500 кГц |
| Диапазон подстройки внешним резистором | ±10% |
| Внешняя ёмкостная нагрузка, максимум | 8300 мкФ |
| КПД, тип. | 87% |
| Потребляемый ток при полной нагрузке | 4880 мА |
| Потребляемый ток без нагрузки | 50 мА |
| Изоляция вход-выход | 1500 В DC |
| Изоляция вход-корпус | 1500 В DC |
| Изоляция выход-корпус | 1500 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Выходные характеристики
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В DC |
| Диапазон выходного тока | 0–8.3 А |
| Риппл и шум, максимум | 150 мВп-п |
| Точность выходного напряжения | ±1.0% |
| Регулировка по линии | ±0.2% |
| Регулировка по нагрузке | ±0.2% |
| Максимальная внешняя ёмкостная нагрузка | 8300 мкФ |
| Подстройка выхода | ±10% |
| Защита от перегрузки по току | 110–140% от номинальной выходной мощности |
| Характеристика защиты от перегрузки | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 115–140% от номинального выходного напряжения |
| Характеристика защиты от перенапряжения | Ограничение выходного напряжения |
| Защита от короткого замыкания | Есть |
| Характеристика защиты от КЗ | Непрерывный режим, автоматическое восстановление после устранения неисправности |
Входные характеристики
| Параметр | Значение |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 18–36 В DC |
| Входное перенапряжение, 100 мс максимум | 50 В DC |
| Порог включения УВЛ | 17 В DC |
| Порог выключения УВЛ | 16 В DC |
| Фильтр по входу | π-образный |
| Потребляемый ток при полной нагрузке | 4880 мА |
| Потребляемый ток без нагрузки | 50 мА |
Параметры изоляции
| Параметр | Значение |
| Вход-выход | 1500 В DC |
| Вход-корпус | 1500 В DC |
| Выход-корпус | 1500 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Функции и защита
| Функция | Реализация |
| Удалённое включение/выключение | Есть |
| Логика удалённого управления | Положительная, стандартная; отрицательная, опция |
| Подстройка выходного напряжения | Есть, ±10% |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки по току | 110–140% от номинальной выходной мощности |
| Защита от перенапряжения | 115–140% от номинального выходного напряжения |
| Защита от перегрева | Есть, тепловое отключение при температуре корпуса 100 ± 5 °C |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | −40…+100 °C |
| Тепловое отключение | 100 ± 5 °C температуры корпуса |
| Рабочая влажность | 0–95% RH |
| Температура хранения | −55…+105 °C |
| Влажность хранения | 0–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…60 °C) |
Параметры надёжности, материалы и габариты
| Параметр | Значение |
| Материал корпуса | Алюминий |
| MTBF | 900 тыс. ч, тип. по MIL-HDBK-217F (25 °C) |
| Габариты | 57.9 × 61 × 12.7 мм |
| Габариты в дюймах | 2.28 × 2.40 × 0.5 |
| Масса | 95 г |
Монтаж и выводы
| Параметр | Значение |
| Типоразмер | Half-Brick |
| Монтажные вставки | M3 × 0.5 |
| Расположение выводов | Промышленный стандарт, 9 выводов |
| Назначение вывода 1 | +Vin |
| Назначение вывода 2 | R.C. |
| Назначение вывода 3 | Case |
| Назначение вывода 4 | −Vin |
| Назначение вывода 5 | −Vout |
| Назначение вывода 6 | −R.S. |
| Назначение вывода 7 | Trim |
| Назначение вывода 8 | +R.S. |
| Назначение вывода 9 | +Vout |

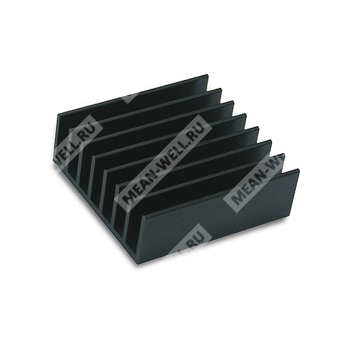

Совместимые радиаторы и тепловые характеристики
| Модель радиатора | Тип | Rca, тип. при естественной конвекции | Rca при 100 ft/min | Rca при 200 ft/min | Rca при 300 ft/min | Rca при 400 ft/min |
| M-C308 | Вертикальные рёбра | 3.90 °C/Вт | 1.74 °C/Вт | 1.33 °C/Вт | 1.12 °C/Вт | 0.97 °C/Вт |
| M-C091 | Горизонтальные рёбра | 4.70 °C/Вт | 2.89 °C/Вт | 2.30 °C/Вт | 1.88 °C/Вт | 1.59 °C/Вт |
| M-C092 | Горизонтальные рёбра | 3.00 °C/Вт | 1.44 °C/Вт | 1.17 °C/Вт | 1.04 °C/Вт | 0.95 °C/Вт |
Рекомендации по охлаждению
Для режима без радиатора и без обдува тепловая кривая ограничивает допустимую рассеиваемую мощность в зависимости от температуры окружающей среды. Для примера из документа при входном напряжении 48 В DC, выходе 12 В DC, токе 8.3 А и КПД 89% рассеиваемая мощность составляет 12.31 Вт, а минимально необходимый воздушный поток — 300 ft/min.
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 24.48 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием параллельно подключённых керамического конденсатора 1 мкФ и танталового конденсатора 10 мкФ на выходе.
- Подстройка выходного напряжения осуществляется подключением внешнего резистора между выводами +Vout и +R.S., а также между −Vout и −R.S.
- Изделие рассматривается как компонент, который должен устанавливаться в конечное оборудование; итоговое изделие должно быть повторно подтверждено на соответствие EMC.
- Для получения руководства по применению и испытаниям следует обращаться к документу по испытаниям EMC и рекомендованной схеме помехоподавления.
Упаковка
| Параметр | Значение |
| Стандартная упаковка | Антистатическая пена |
| Количество в лотке | 12 шт. |
| Масса одного лотка | 1.14 кг |
| Максимальное количество в коробке | 60 шт. |
| Масса коробки | 7.2 кг |
| Размер коробки | 284.8 × 175.7 × 390.9 мм |
