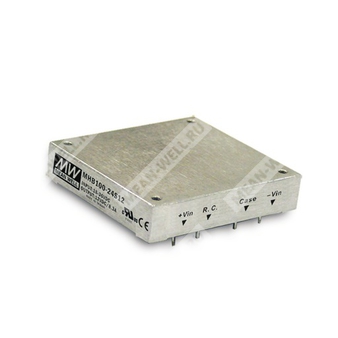

MHB100-24S24 - изолированный преобразователь постоянного тока 24 В/24 В, 100 Вт для промышленного питания и распределённых систем.
Назначение: преобразование и гальваническая развязка входного постоянного напряжения 18…36 В в стабилизированное выходное напряжение 24 В при мощности до 100 Вт.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| MHB100 |
Серия изолированных DC-DC преобразователей мощностью 100 Вт, корпус Half-Brick |
| 24 |
Номинальное входное напряжение 24 В DC |
| S24 |
Один выход, номинальное выходное напряжение 24 В DC |
Краткое описание
Изделие относится к серии MHB100 — это регулируемый изолированный преобразователь постоянного тока формата Half-Brick с одиночным выходом. Модуль предназначен для применения в промышленной электронике, системах питания, телекоммуникационном и автоматизационном оборудовании, где требуется компактный источник с гальванической развязкой, высоким КПД и возможностью дистанционного управления.
Основные особенности
- Корпус Half-Brick: 2.28" × 2.4" × 0.5" (57.9 × 61 × 12.7 мм).
- Стандартная схема выводов.
- Входной диапазон 18…36 В DC.
- Номинальная выходная мощность 100 Вт.
- Гальваническая развязка 1500 В DC между входом, выходом и корпусом.
- Дистанционное включение/выключение.
- Дистанционная обратная связь по напряжению и подстройка выходного напряжения.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- КПД до 87% для исполнения 24 В / 24 В.
- Металлический экранированный корпус.

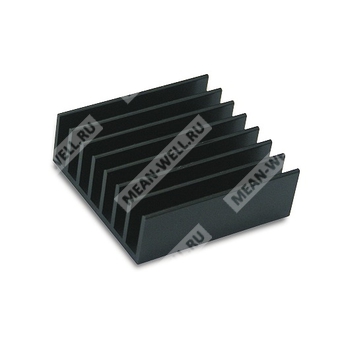

- Возможность применения дополнительных теплоотводов.
Параметры выхода
| Параметр |
Значение для MHB100-24S24 |
| Номинальное выходное напряжение |
24 В |
| Диапазон выходного тока |
0…4.17 А |
| Номинальная выходная мощность |
100 Вт |
| Пульсации и шум, макс. |
240 мВ пик-пик |
| Точность выходного напряжения |
±1.0% |
| Линейная стабилизация |
±0.2% |
| Нагрузочная стабилизация |
±0.2% |
| Частота коммутации, тип. |
500 кГц |
| Диапазон внешней подстройки |
±10% |
| Допустимая ёмкость нагрузки, макс. |
4170 мкФ |
| Защита от перегрузки по току |
110…140% от номинальной выходной мощности |
| Тип защиты от перегрузки по току |
Ограничение тока, автоматическое восстановление после устранения аварийного режима |
| Защита от перенапряжения, тип. |
115…140% от номинального выходного напряжения |
| Тип защиты от перенапряжения |
Ограничение уровня выходного напряжения |
| Защита от короткого замыкания |
Имеется, режим непрерывный, автоматическое восстановление |
Параметры входа
| Параметр |
Значение для MHB100-24S24 |
| Номинальное входное напряжение |
24 В DC |
| Диапазон входного напряжения |
18…36 В DC |
| Пусковое перенапряжение, макс. 100 мс |
50 В DC |
| Порог отключения по понижению входного напряжения |
Включение: 17 В DC, отключение: 16 В DC |
| КПД, тип. |
87% |
| Потребляемый ток на полной нагрузке, тип. |
4880 мА |
| Потребляемый ток без нагрузки, тип. |
50 мА |
| Фильтр |
Pi-network |
Функциональные возможности
| Параметр |
Значение |
| Дистанционное включение/выключение |
Есть |
| Логика дистанционного управления |
Положительная, стандартная; отрицательная — опция |
| Дистанционная обратная связь |
Есть |
| Подстройка выходного напряжения |
Есть, ±10% |
| Удалённый режим контроля |
См. раздел по дистанционному управлению |
Электрическая изоляция
| Параметр |
Значение |
| Напряжение изоляции вход–выход |
1500 В DC |
| Напряжение изоляции вход–корпус |
1500 В DC |
| Напряжение изоляции выход–корпус |
1500 В DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура корпуса, тип. |
−40…+100 °C |
| Температура отключения по перегреву |
100 ± 5 °C температуры корпуса |
| Рабочая влажность |
0…95% RH, без конденсации |
| Температура хранения и влажность |
−55…+105 °C, 0…95% RH |
| Температурный коэффициент |
±0.03%/°C (0…60 °C) |
Механические данные
| Параметр |
Значение |
| Материал корпуса |
Алюминий |
| Габаритные размеры |
57.9 × 61 × 12.7 мм |
| Габаритные размеры в дюймах |
2.28" × 2.40" × 0.5" (L × W × H) |
| Типоразмер |
Half-Brick |
Надёжность
| Параметр |
Значение |
| MTBF |
900 тыс. ч, тип., по MIL-HDBK-217F (25 °C) |
Соответствие нормам и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, EAC TP TC 020/2011; EAC TP TC 004 для исполнения 48 В вход, одобрено |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32) Class A с внешними компонентами; EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55024, light industry level, criteria A; EAC TP TC 020 |
Рекомендованные внешние компоненты
| Элемент |
Значение для исполнения 24 В вход |
| C1 |
2200 пФ |
| C2 |
220 мкФ / 50 В, ESR < 0.13 Ом |
| C3 |
2200 пФ |
| C4 |
Не установлен |
| L1 |
3.4 мкГн |
Примечания
- Все параметры, специально не оговорённые, измерены при входном напряжении 24.48 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода и параллельно подключённых керамического и танталового конденсаторов 1 мкФ и 10 мкФ на выходе.
- Для корректного подключения требуется соединение +Vin с +R.S. и -Vin с -R.S.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Для сведения о выполнении ЭМС-тестов следует обращаться к рекомендациям по тестовой схеме компонентного источника питания.
Габаритные размеры
Основные размеры модуля: 57.9 мм × 61 мм × 12.7 мм. Крепление предусмотрено через монтажные вставки M3 × 0.5. Габариты соответствуют стандарту Half-Brick.
Упаковка
| Параметр |
Значение |
| Стандартная упаковка |
Антистатическая пена |
| Количество в лотке |
12 шт. |
| Масса одного лотка |
1.14 кг |
| Максимальное количество в коробке |
60 шт. |
| Масса коробки |
7.2 кг |
| Размер коробки |
284.8 × 175.7 × 390.9 мм |
Области применения
Модуль предназначен для применения в промышленной электронике, системах распределённого питания, телекоммуникационном оборудовании, устройствах автоматики и других системах, где требуется изолированный DC-DC преобразователь с компактным форм-фактором, высоким КПД и дистанционным управлением.
