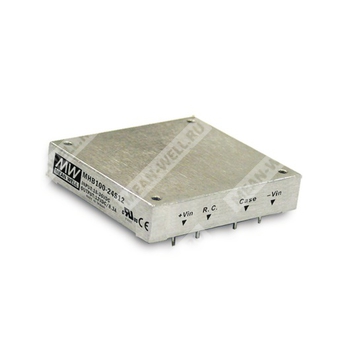

MHB100-48S12 - изолированный DC-DC преобразователь 100 Вт для питания нагрузок 12 В от бортовой сети 48 В.
Назначение и краткое описание
Компонент MHB100-48S12 представляет собой регулируемый изолированный преобразователь постоянного тока класса Half-Brick мощностью 100 Вт с одним выходом 12 В. Изделие предназначено для преобразования входного напряжения 36–75 В DC в стабилизированное выходное напряжение 12 В DC при высоком КПД и с полным комплексом защит.
Расшифровка партномера
| MHB | Серия изолированных DC-DC преобразователей Mean Well в формате Half-Brick |
| 100 | Номинальная мощность 100 Вт |
| 48 | Номинал входной шины 48 В DC |
| S | Один выход |
| 12 | Номинальное выходное напряжение 12 В DC |
Особенности
- Форм-фактор Half-Brick: 2.28 × 2.4 × 0.5 дюйма.
- Диапазон входного напряжения: 36–75 В DC для исполнения 48 В.
- Номинальная мощность: 100 Вт.
- Высокий КПД: типовое значение 89% для версии 12 В.
- Изоляция вход-выход, вход-корпус и выход-корпус: 1500 В DC.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного измерения напряжения.
- Подстройка выходного напряжения ±10%.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Металлический корпус с пятисторонним экранированием.
- Возможность применения дополнительных радиаторов для расширения температурного диапазона.
Выходные параметры
| Модель | MHB100-48S12 |
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 0–8.3 А |
| Номинальная мощность | 100 Вт |
| Пульсации и шум, максимум | 150 мВ п-п |
| Точность выходного напряжения | ±0.2% |
| Линейная стабилизация | ±0.2% |
| Нагрузочная стабилизация | ±0.2% |
| Частота переключения, тип. | 500 кГц |
| Диапазон внешней подстройки, тип. | ±10% |
| Допустимая внешняя емкостная нагрузка, максимум | 8300 мкФ |
Входные параметры
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 36–75 В DC |
| Пиковое перенапряжение по входу, 100 мс максимум | 100 В DC |
| Порог включения по понижению напряжения | 34 В DC |
| Порог отключения по понижению напряжения | 32.5 В DC |
| КПД, тип. | 89% |
| Входной ток при полной нагрузке | 2445 мА |
| Входной ток без нагрузки | 50 мА |
| Фильтр | Pi-фильтр |
Защита
| Защита от перегрузки по току | 110–140% от номинальной выходной мощности |
| Тип защиты от перегрузки по току | Ограничение тока, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Есть |
| Тип защиты от короткого замыкания | Ограничение тока, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения на выходе, тип. | 115–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение выходного напряжения |
| Защита от перегрева | 100 ± 5 °C температуры корпуса |
| Тип защиты от перегрева | Тепловое отключение |
Функции
| Дистанционное управление | Remote ON/OFF |
| Полярность управления | Положительная логика (стандарт), отрицательная логика (опция) |
| Дистанционное измерение напряжения | Есть |
| Подстройка выходного напряжения | Есть, ±10% |
Эксплуатационные условия
| Рабочая температура | -40…+100 °C |
| Температура теплового отключения | 100 ± 5 °C температуры корпуса |
| Рабочая влажность | 0–95% RH |
| Температура хранения | -55…+105 °C |
| Влажность хранения | 0–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…60 °C) |
Изоляция и электробезопасность
| Испытательное напряжение изоляции вход-выход | 1500 В DC |
| Испытательное напряжение изоляции вход-корпус | 1500 В DC |
| Испытательное напряжение изоляции выход-корпус | 1500 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, EAC TP TC 020/2011, EAC TP TC 004 для версии 48Vin |
ЭМС
| Эмиссия | BS EN/EN55032 (CISPR32) Class A с внешними компонентами, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55024, критерий A, light industry level, EAC TP TC 020 |
| Рекомендуемая схема внешних компонентов | См. раздел EMC Suggestion Circuit |
Механические данные
| Материал корпуса | Алюминий |
| Габариты | 57.9 × 61 × 12.7 мм |
| Габариты в дюймах | 2.28 × 2.40 × 0.5 |
| Масса | 95 г |
| Исполнение | Half-Brick |
| Тип монтажа | Монтажные вставки M3 × 0.5 |
Надёжность
| MTBF | 900 тыс. ч тип., MIL-HDBK-217F (25 °C) |
Режимы и параметры удалённого управления
| Совместимость логики управления | R.C. (pin 2) относительно -Vin (pin 4) |
| Положительная логика, логический ноль | Питание отключено при <0.8 В DC |
| Положительная логика, логическая единица | Питание включено при разомкнутой цепи |
| Отрицательная логика, логический ноль | Питание включено при <0.8 В DC |
| Отрицательная логика, логическая единица | Питание отключено при разомкнутой цепи |
| Обозначение версии с отрицательной логикой | Добавление суффикса N к номеру модели |
Внешняя подстройка выходного напряжения
| Для повышения напряжения | Применяется внешнее сопротивление RTrim-up |
| Для снижения напряжения | Применяется внешнее сопротивление RTrim-down |
| Номинальное выходное напряжение | 12 В |
| Внутренние сопротивления для 12 В модели, повышение | R1 = 18.945 кОм, R2 = 4.636 кОм |
| Внутренние сопротивления для 12 В модели, понижение | R1 = 86.45 кОм, R2 = 60.1 кОм |
Рекомендуемые внешние компоненты для ЭМС
| Для MHB100-48S□ | C1 = 47 мкФ / 100 В, ESR < 0.17 Ом |
| Для MHB100-48S□ | C2 = 47 мкФ / 100 В, ESR < 0.17 Ом |
| Для MHB100-48S□ | C3 = 1000 пФ |
| Для MHB100-48S□ | C4 = 1000 пФ |
| Для MHB100-48S□ | L1 = 3.4 мкГн |
Радиатор и тепловой режим
Для расширения температурного диапазона допускается применение дополнительных радиаторов. В документе приведены варианты M-C308, M-C091 и M-C092. Для естественной конвекции и заданных скоростей воздушного потока указаны типовые тепловые сопротивления от корпуса к окружающей среде. Для MHB100-48S12 на номинальном режиме при токе 8.3 А и температуре окружающей среды 40 °C по графику требуется воздушный поток порядка 300 ft./min, что соответствует тепловому режиму без превышения температуры корпуса 100 °C.
Назначение выводов
| 1 | +Vin |
| 2 | R.C. |
| 3 | Корпус |
| 4 | -Vin |
| 5 | -Vout |
| 6 | -R.S. |
| 7 | Trim |
| 8 | +R.S. |
| 9 | +Vout |
Упаковка
| Стандартная упаковка | 12 шт. на лоток |
| Масса одного EPE-лотка | 1.14 кг |
| Максимальное количество в коробке | 60 шт. |
| Масса коробки | 7.2 кг |
| Размеры коробки | 284.8 × 175.7 × 390.9 мм |
| Защитная прокладка | Антистатическая пена |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 24.48 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц при использовании 12-дюймового витого экранированного провода и с керамическим конденсатором 1 мкФ, а также танталовым конденсатором 10 мкФ на выходе.
- Для подключения +Vin к +Vin и -Vin к -Vin необходимо применять внешние медные дорожки достаточного сечения.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Для указаний по проведению испытаний на ЭМС следует обращаться к рекомендациям по тестированию источников питания компонентов.
