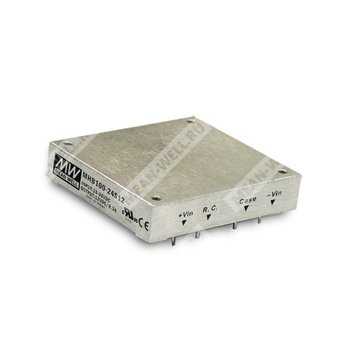

MHB100-48S24 - изолированный DC-DC преобразователь 100 Вт с входом 36–75 В и выходом 24 В для промышленной электроники.
MHB100-48S24 — это регулируемый одновыходной DC-DC преобразователь формата Half-Brick серии MHB100 с широким входным диапазоном 48 В и номинальным выходом 24 В. Изделие предназначено для применения в промышленной электронике, системах распределённого питания и оборудовании, где требуется гальванически развязанное стабильное постоянное напряжение при высокой плотности мощности.
Расшифровка партномера
| Позиция | Расшифровка |
| MHB100 | Серия DC-DC преобразователей мощностью 100 Вт, корпус Half-Brick |
| 48 | Номинальный класс входного напряжения 48 В |
| S | Одновыходное исполнение |
| 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Корпус Half-Brick, габариты 2.28" × 2.40" × 0.5" (57.9 × 61 × 12.7 мм).
- Входной диапазон 36–75 В DC.
- Номинальная выходная мощность 100 Вт.
- Гальваническая развязка 1500 В DC между входом, выходом и корпусом.
- Встроенная защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционной обратной связи по выходному напряжению.
- Подстройка выходного напряжения ±10%.
- КПД до 88% для исполнения 48Vin/24Vout.
- Металлический корпус с пятисторонним экранированием.

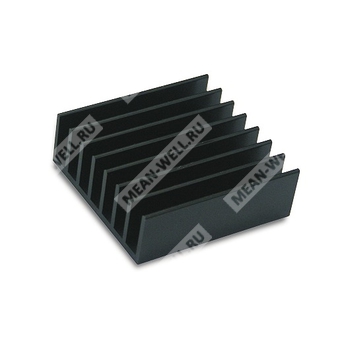

- Возможность применения с дополнительными радиаторами для расширения температурного диапазона.
- Соответствие требованиям UL, CUL, EAC, CE, UKCA.
Область применения
Преобразователь предназначен для промышленных систем питания, распределённых источников питания, телекоммуникационного и электроэнергетического оборудования, а также для узлов, где требуется изолированное стабилизированное напряжение 24 В от шины 48 В постоянного тока.
Основные электрические параметры
| Параметр | Значение для MHB100-48S24 |
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного тока | 0–4.17 А |
| Номинальная выходная мощность | 100 Вт |
| Пульсации и шум, макс. | 240 мВ п-п |
| Точность выходного напряжения | ±1.0% |
| Линейная стабилизация | ±0.2% |
| Стабилизация по нагрузке | ±0.2% |
| Частота переключения, тип. | 500 кГц |
| Диапазон внешней подстройки, тип. | ±10% |
| Ёмкость внешней нагрузки, макс. | 4170 мкФ |
| КПД, тип. | 88% |
Входные параметры
| Параметр | Значение для MHB100-48S24 |
| Номинальное входное напряжение DC | 48 В DC |
| Диапазон входного напряжения | 36–75 В DC |
| Импульсное входное напряжение, 100 мс макс. | 100 В DC |
| Порог блокировки при понижении напряжения | Пуск: 34 В DC, отключение: 32.5 В DC |
| Входной ток при полной нагрузке | 2465 мА |
| Входной ток без нагрузки | 50 мА |
| Тип входного фильтра | Pi-фильтр |
Защитные функции
| Параметр | Значение для MHB100-48S24 |
| Защита от перегрузки по току | 110–140% от номинальной выходной мощности |
| Поведение защиты от перегрузки | Ограничение тока, восстановление автоматически после устранения аварии |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 115–140% от номинального выходного напряжения |
| Поведение защиты от перенапряжения | Ограничение выходного напряжения |
| Защита от перегрева | Тепловое отключение при температуре корпуса 100 ± 5 °C |
Функции управления и настройки
| Параметр | Значение для MHB100-48S24 |
| Дистанционное включение/выключение | Да |
| Логика дистанционного управления | Положительная, стандартная; отрицательная — опция |
| Совместимость логического сигнала | Относительно −Vin (pin 4) |
| Подстройка выходного напряжения | ±10% |
| Дистанционная обратная связь | Да |
Изоляция и соответствие
| Параметр | Значение для MHB100-48S24 |
| Изоляция вход-выход | 1500 В DC |
| Изоляция вход-корпус | 1500 В DC |
| Изоляция выход-корпус | 1500 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС излучение | BS EN/EN55032 (CISPR32) Class A с внешними компонентами |
| ЭМС помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55024, criteria A |
| Стандарты безопасности | UL60950-1, EAC TP TC 020/2011, EAC TP TC 004 для 48Vin |
Условия эксплуатации
| Параметр | Значение для MHB100-48S24 |
| Рабочая температура | −40…+100 °C, тепловое отключение при 100 ± 5 °C температуры корпуса |
| Рабочая влажность | 0–95% RH |
| Температура хранения | −55…+105 °C |
| Влажность хранения | 0–95% RH |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0…60 °C |
Механические параметры
| Параметр | Значение для MHB100-48S24 |
| Материал корпуса | Алюминий |
| Габариты | 57.9 × 61 × 12.7 мм |
| Тип корпуса | Half-Brick |
| Масса | 95 г |
| Монтажные отверстия | M3 × 0.5 |
| Расположение выводов | Стандартный промышленный pinout |
MTBF
| Параметр | Значение для MHB100-48S24 |
| MTBF | 900 тыс. ч тип., MIL-HDBK-217F (25 °C) |
Распиновка
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | R.C. |
| 3 | Корпус |
| 4 | −Vin |
| 5 | −Vout |
| 6 | −R.S. |
| 7 | Trim |
| 8 | +R.S. |
| 9 | +Vout |
Примечания
1. Все параметры, не указанные отдельно, измерены при входном напряжении 48.0 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием керамического конденсатора 1 мкФ и танталового конденсатора 10 мкФ, подключённых параллельно к выходу, с применением витой пары длиной 12 дюймов.
3. Под подстройкой выхода понимается подключение вывода +Vout к +R.S. и −Vout к −R.S.
4. Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
5. Для получения рекомендаций по выбору и проведению испытаний ЭМС следует обращаться к руководству по испытанию компонентов источников питания.
Рекомендуемые внешние компоненты для ЭМС
| Параметр | Значение для MHB100-48S24 |
| C1 | 47 мкФ / 100 В, ESR < 0.17 Ом |
| C2 | 47 мкФ / 100 В, ESR < 0.17 Ом |
| C3 | 1000 пФ |
| C4 | 1000 пФ |
| L1 | 3.4 мкГн |
Тепловые характеристики
Рабочий диапазон температуры корпуса серии MHB-100 составляет от −40 °C до +100 °C. При эксплуатации требуется корректный тепловой расчёт или охлаждение. Максимальная температура корпуса при любых условиях не должна превышать 100 °C.
Для исполнения MHB100-48S24 при полной нагрузке и повышенной температуре окружающей среды может потребоваться дополнительный воздушный поток или радиатор.
Упаковка
| Параметр | Значение |
| Стандартная упаковка | 12 шт. на лоток; 60 шт. в коробке |
| Масса одного лотка | 1.14 кг |
| Масса коробки | 7.2 кг |
| Размеры коробки | 284.8 × 175.7 × 390.9 мм |
| Материал защиты | Антистатическая пена |
