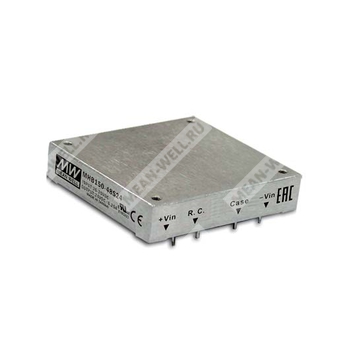

MHB150-48S05 - изолированный DC-DC преобразователь 48 В в 5 В, 150 Вт для промышленного питания нагрузки.
MHB150-48S05 — модульный DC-DC преобразователь семейства MHB150 в корпусе half-brick, предназначенный для преобразования постоянного напряжения 48 В в стабилизированное выходное напряжение 5 В при мощности до 150 Вт. Изделие имеет гальваническую развязку, встроенные функции защиты, дистанционное включение/выключение, удалённую обратную связь и возможность внешней подстройки выходного напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
| MHB | Серия DC-DC преобразователей Mean Well в корпусе half-brick |
| 150 | Номинальная мощность 150 Вт |
| 48 | Номинальное входное напряжение 48 В постоянного тока |
| S | Один выход |
| 05 | Выходное напряжение 5 В |
Основные особенности
- Корпус half-brick размером 2.28" × 2.4" × 0.5" с промышленным расположением выводов.
- Диапазон входного напряжения 2:1.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- КПД до 86% для исполнения 5 В.
- Изоляция вход/выход 1500 В DC.
- Встроенное дистанционное управление включением/выключением.
- Встроенная функция удалённого контроля напряжения.
- Подстройка выходного напряжения в пределах ±10%.
- Пятисторонний экранированный металлический корпус.

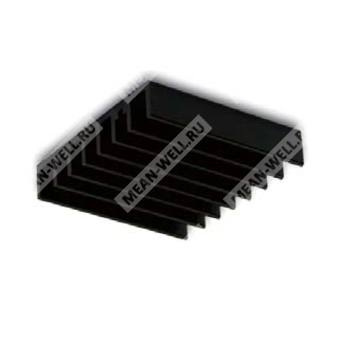

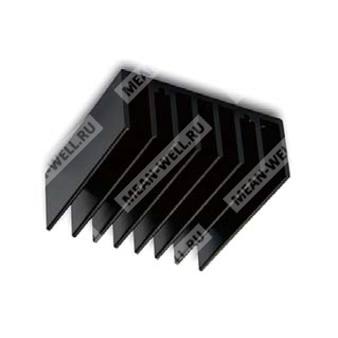

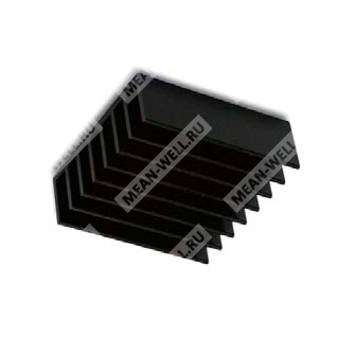

- Доступны опциональные радиаторы для расширенного температурного диапазона.
Область применения
Преобразователь предназначен для применения в промышленной электронике, распределённых системах питания, телекоммуникационном и вычислительном оборудовании, а также в устройствах, требующих стабилизированного изолированного питания от шины 48 В.
Описание
Серия MHB150 представляет собой семейство регулируемых изолированных DC-DC преобразователей одного выхода с фиксированным входом 48 В DC и выходами на 5 В, 12 В и 24 В. Модификация MHB150-48S05 обеспечивает выход 5 В при токе до 30 А и мощности 150 Вт. Преобразователь выполнен по схеме с высокой эффективностью, имеет встроенный PI-фильтр, удалённое управление, удалённую обратную связь и возможность внешней подстройки выходного напряжения.
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 36…75 В DC |
| Скачок входного напряжения, 100 мс максимум | 100 В DC |
| Порог блокировки при пониженном входном напряжении | включение: 34 В DC; отключение: 32.5 В DC |
| Потребляемый ток холостого хода | 25 мА |
| Входной фильтр | PI-схема |
| Номинальный входной ток при полной нагрузке | 3.7 А |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 0…30 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Точность выходного напряжения | ±1.0% |
| Линейная стабилизация | ±0.2% |
| Стабилизация по нагрузке | ±0.2% |
| Частота преобразования, тип. | 500 кГц |
| Диапазон внешней подстройки, тип. | ±10% |
| Допустимая внешняя ёмкостная нагрузка, максимум | 30000 мкФ |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 110…140% от номинальной выходной мощности |
| Тип защиты от перегрузки по току | ограничение тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | 115…140% от номинального выходного напряжения |
| Тип защиты от короткого замыкания | ограничение выходного напряжения, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | тип. 115…140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | ограничение выходного напряжения |
| Защита от перегрева | 100 ± 5 °C температуры корпуса |
| Тип защиты от перегрева | тепловое отключение |
Изоляция
| Параметр | Значение |
| Изоляционное напряжение вход/выход | 1500 В DC |
| Изоляционное напряжение вход/корпус | 1500 В DC |
| Изоляционное напряжение выход/корпус | 1500 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Управление и регулировка
| Параметр | Значение |
| Дистанционное включение/выключение | есть |
| Логика дистанционного управления | положительная по умолчанию; доступна отрицательная опция |
| Подстройка выходного напряжения | есть, ±10% |
| Удалённая обратная связь | есть |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -40…+100 °C |
| Температура теплового отключения | 100 ± 5 °C |
| Рабочая влажность | 0…95% RH |
| Температура хранения | -55…+105 °C |
| Влажность хранения | 0…95% RH |
| Температурный коэффициент | ±0.03%/°C (0…60 °C) |
Механические параметры
| Параметр | Значение |
| Материал корпуса | алюминий |
| Габаритные размеры | 57.9 × 61 × 12.7 мм |
| Габаритные размеры в дюймах | 2.28" × 2.40" × 0.5" |
| Масса | 95 г |
| Крепление | резьбовые вставки M3 × 0.5 |
Надёжность
| Параметр | Значение |
| MTBF | 900 тыс. ч тип., MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 004 |
| Эмиссия | соответствие BS EN/EN55032 (CISPR32) Class A с внешними компонентами, EAC TP TC 020 |
| Помехоустойчивость | соответствие BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55024, уровень light industry, критерий A, EAC TP TC 020 |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Уровень пульсаций и шума измеряется на частоте 20 МГц полосы пропускания с использованием параллельного керамического конденсатора 1 мкФ и танталового конденсатора 10 мкФ на выходе.
- При работе источника питания вход должен быть соединён с шиной +Vin и -Vin, а выход — с +Vout и -Vout.
- Источник питания является компонентом, который должен быть установлен в конечное оборудование.
- Конечное оборудование должно быть повторно подтверждено на соответствие EMC-директивам; для правильного применения следует учитывать испытания EMC компонентов.
Рекомендованные внешние компоненты для соответствия BS EN/EN55032 Class A
| Компонент | Значение |
| C1 | 47 мкФ / 100 В, ESR < 0.17 Ом |
| C2 | 47 мкФ / 100 В, ESR < 0.17 Ом |
| C3 | 1000 пФ |
| C4 | 1000 пФ |
| L1 | 3.4 мкГн |
Упаковка
| Параметр | Значение |
| Количество в лотке | 12 шт. |
| Количество в коробке | 60 шт. |
| Масса одного лотка | 1.14 кг |
| Масса коробки | 7.2 кг |
| Габариты коробки | 284.8 × 175.7 × 390.9 мм |
| Стандартная упаковка | один EPE-лоток |
| Защита при упаковке | антистатическая пена |
