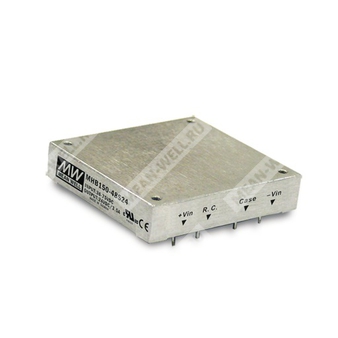

MHB150-48S12 - изолированный DC-DC преобразователь 150 Вт с выходом 12 В и удалённым включением/выключением.
MHB150-48S12 — это стабилизированный модульный DC-DC преобразователь полублочного формата (Half-Brick) мощностью 150 Вт для преобразования входного постоянного напряжения 48 В в выходное напряжение 12 В. Изделие предназначено для применения в промышленной электронике, системах распределённого питания и встроенных источниках питания с гальванической развязкой.
Расшифровка партномера
| Обозначение |
Расшифровка |
| MHB |
Серия изолированных DC-DC преобразователей Half-Brick |
| 150 |
Номинальная мощность 150 Вт |
| 48 |
Номинальное входное напряжение 48 В постоянного тока |
| S |
Один выход |
| 12 |
Номинальное выходное напряжение 12 В постоянного тока |
Особенности
- Габаритный формат Half-Brick: 2.28" × 2.4" × 0.5".
- Широкий диапазон входного напряжения 2:1.
- Защиты: от короткого замыкания, перегрузки по току, перенапряжения, перегрева.
- КПД до 89%.
- Изоляция вход–выход 1500 В DC.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционной обратной связи по выходному напряжению.
- Возможность подстройки выходного напряжения в пределах ±10%.
- Пятисторонний экранированный металлический корпус.

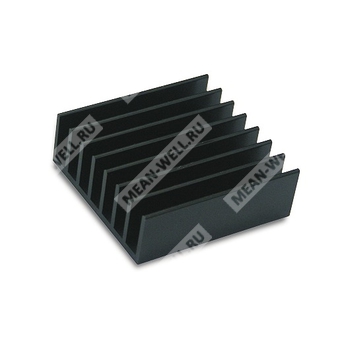

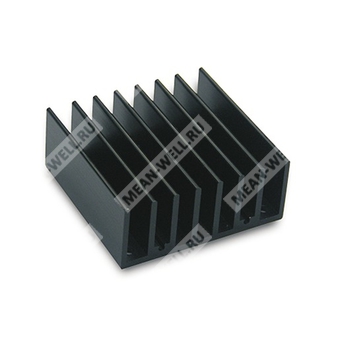

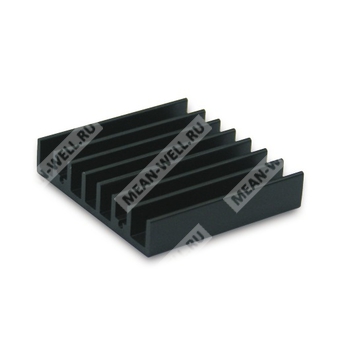

- Возможность применения внешних радиаторов для расширения температурного диапазона.
Вход
| Параметр |
Значение |
| Номинальное входное напряжение |
48 В DC |
| Диапазон входного напряжения |
36 ~ 75 В DC |
| Импульсное входное напряжение, 100 мс макс. |
100 В DC |
| Порог включения при пониженном входном напряжении |
34 В DC |
| Порог отключения при пониженном входном напряжении |
32.5 В DC |
| Ток холостого хода |
25 мА |
| Входной фильтр |
Pi-network |
Выход
| Параметр |
Значение |
| Выходное напряжение |
12 В DC |
| Диапазон выходного тока |
0 ~ 12.5 А |
| Номинальная мощность |
150 Вт |
| Пульсации и шум, макс. |
150 мВ пик-пик |
| Точность выходного напряжения |
±1.0% |
| Нагрузочная регулировка |
±0.2% |
| Линейная регулировка |
±0.2% |
| Частота переключения, тип. |
500 кГц |
| Диапазон подстройки внешним резистором, тип. |
±10% |
| Допустимая внешняя ёмкость нагрузки, макс. |
12500 мкФ |
Защита
| Параметр |
Значение |
| Защита от перегрузки по току |
110 ~ 140% от номинальной выходной мощности |
| Тип защиты от перегрузки по току |
Ограничение тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения на выходе, тип. |
115 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения |
Ограничение выходного напряжения |
| Защита от короткого замыкания |
Имеется, непрерывный режим с автоматическим восстановлением |
| Защита от перегрева |
Отключение при температуре корпуса 100 ± 5 °C |
Управление и регулировка
| Параметр |
Значение |
| Дистанционное включение/выключение |
Имеется |
| Логика дистанционного управления |
Положительная, опция — отрицательная |
| Совместимость логики |
R.C. (pin2) относительно -Vin (pin4) |
| Подстройка выходного напряжения |
Имеется, ±10% |
| Дистанционное измерение напряжения |
Имеется |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура корпуса |
-40 ~ +100 °C |
| Температура перегрева |
100 ± 5 °C температуры корпуса |
| Рабочая влажность |
0 ~ 95% RH |
| Температура и влажность хранения |
-55 ~ +105 °C, 0 ~ 95% RH |
| Температурный коэффициент |
±0.03%/°C (0 ~ 60 °C) |
Электрическая прочность и ЭМС
| Параметр |
Значение |
| Изоляция вход–выход |
1500 В DC |
| Изоляция вход–корпус |
1500 В DC |
| Изоляция выход–корпус |
1500 В DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
Соответствие BS EN/EN55032 (CISPR32) класс A с внешними компонентами; EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55024, уровень для лёгкой промышленности, критерий A; EAC TP TC 020 |
| Стандарты безопасности |
UL60950-1, EAC TP TC 004 |
Механические данные
| Параметр |
Значение |
| Материал корпуса |
Алюминий |
| МТБФ |
900 тыс. ч тип., MIL-HDBK-217F (25 °C) |
| Габариты |
57.9 × 61 × 12.7 мм |
| Габариты в дюймах |
2.28" × 2.40" × 0.5" (Д × Ш × В) |
| Масса |
95 г |
| Упаковка |
12 шт. на лоток; 60 шт. в коробку |
| Масса упаковки на лоток |
1.14 кг |
| Масса брутто коробки |
7.2 кг |
| Размер коробки |
L284.8 × W175.7 × H390.9 мм |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосы пропускания, с использованием витой пары длиной 12" и керамического конденсатора 1 мкФ, а также танталового конденсатора 10 мкФ, подключённых к выходу.
- Измерение времени запуска выполняется при подключённых условиях: +Vin к +R.S. и -Vin к -R.S.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для рекомендаций по проведению испытаний ЭМС следует использовать схему с внешними компонентами, указанную в документе.
