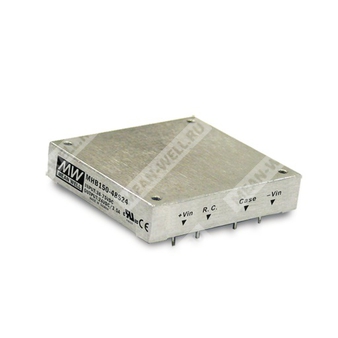

MHB150-48S24 - изолированный DC-DC преобразователь 48 В в 24 В, 150 Вт для промышленного питания.
Назначение: преобразование входного постоянного напряжения 48 В в стабилизированное выходное напряжение 24 В с гальванической развязкой, дистанционным включением/выключением, удалённой обратной связью и защитными функциями.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| MHB | Серия DC-DC преобразователей в корпусе half-brick |
| 150 | Номинальная выходная мощность 150 Вт |
| 48 | Номинальное входное напряжение 48 В постоянного тока |
| S | Одинарный выход |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Краткое описание
Серия MHB150 представляет собой неизолированные по выходу от нагрузки? Нет, изолированные регулируемые DC-DC преобразователи с одним выходом, выполненные в промышленном форм-факторе half-brick. Изделие MHB150-48S24 рассчитано на питание от шины 48 В постоянного тока и формирует стабилизированное выходное напряжение 24 В при мощности до 150 Вт. Для серии характерны высокий КПД, встроенные защиты, дистанционное управление, подстройка выходного напряжения и встроенная функция remote sense.
Особенности
- Форм-фактор half-brick: 2.28" × 2.4" × 0.5".
- Широкий диапазон входного напряжения 2:1.
- Защиты: от короткого замыкания, от перегрузки по току, от перенапряжения, от перегрева.
- КПД до 89%.
- Изоляция 1500 В DC между входом, выходом и корпусом.
- Встроенное дистанционное включение/выключение.
- Встроенная функция удалённой обратной связи по выходу.
- Подстройка выходного напряжения ±10%.
- Металлический экранирующий корпус с пятисторонним экраном.
- Возможность применения с дополнительными радиаторами для расширенного температурного режима.
Электрические параметры
| Параметр | Значение для MHB150-48S24 |
|---|
| Выходное напряжение | 24 В |
| Диапазон выходного тока | 0 ~ 6.25 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 240 мВ пик-пик |
| Точность выходного напряжения | ±1.0% |
| Линейная стабилизация | ±0.2% |
| Нагрузочная стабилизация | ±0.2% |
| Частота преобразования, тип. | 500 кГц |
| Диапазон подстройки внешним триммером, тип. | ±10% |
| Входной ток при полной нагрузке | 3.6 А |
| Входной ток без нагрузки | 25 мА |
| КПД, тип. | 89% |
| Номинальное входное напряжение | 48 В постоянного тока |
| Диапазон входного напряжения | 36 ~ 75 В постоянного тока |
| Скачок входного напряжения, 100 мс макс. | 100 В постоянного тока |
| Порог пониженного напряжения включения | 34 В постоянного тока |
| Порог пониженного напряжения отключения | 32.5 В постоянного тока |
| Максимальная внешняя ёмкостная нагрузка | 6250 мкФ |
| Параметр изоляции вход-выход / вход-корпус / выход-корпус | 1500 В DC / 1500 В DC / 1500 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Защиты
| Функция | Параметры |
|---|
| Перегрузка по выходу | 110 ~ 140% от номинальной выходной мощности; тип защиты — ограничение тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание выхода | Тип защиты — ограничение выходного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение по выходу, тип. | 115 ~ 140% от номинального выходного напряжения; тип защиты — ограничение (clamp) |
| Перегрев | 100 ±5 °C температуры корпуса; тепловое отключение |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура корпуса, тип. | -40 ~ +100 °C; при 100 °C предусмотрено тепловое отключение |
| Рабочая влажность | 0% ~ 95% RH, без конденсации |
| Температура и влажность хранения | -55 ~ +105 °C, 0 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 60 °C) |
Совместимость по ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, EAC TP TC 004 approved |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class A с внешними компонентами; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8; BS EN/EN55024, light industry level, criteria A; EAC TP TC 020 |
| Фильтр | Pi-network |
Подстройка выходного напряжения
Для MHB150-48S24 предусмотрена внешняя подстройка выходного напряжения в пределах ±10%. Значения внутренних резисторов, применяемых в расчётах подстройки, для модели 24 В:
| Выходное напряжение | R1, кОм | R2, кОм |
|---|
| 24 В | 41.442 | 6.977 |
Для режима уменьшения напряжения используются значения внутренних резисторов:
| Выходное напряжение | R1, кОм | R2, кОм |
|---|
| 24 В | 430 | 120 |
Пример расчёта в документе приведён для 5-вольтовой версии; принцип расчёта аналогичен и для 24-вольтовой модификации.
Дистанционное включение/выключение
Серия MHB150 позволяет электронно включать и отключать преобразователь через вход дистанционного управления. Для модели предусмотрена стандартная логика «Positive logic», а также опция «Negative logic».
| Состояние логики на выводе 2 | Положительная логика | Отрицательная логика |
|---|
| Низкий уровень, контакт замкнут | Выход выключен, <0.8 В DC | Выход включен, <0.8 В DC |
| Высокий уровень, контакт разомкнут | Выход включен, разомкнутая цепь | Выход выключен, разомкнутая цепь |
Совместимость логических уровней: R.C. (вывод 2) относительно -Vin (вывод 4). Для версии с отрицательной логикой в обозначении модели используется суффикс «N».
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | +Vin |
| 2 | R.C. |
| 3 | Корпус |
| 4 | -Vin |
| 5 | -Vout |
| 6 | -R.S. |
| 7 | Trim |
| 8 | +R.S. |
| 9 | +Vout |
Механические параметры
| Параметр | Значение |
|---|
| Корпус | Алюминий |
| Габариты | 57.9 × 61 × 12.7 мм |
| Габариты в дюймах | 2.28" × 2.40" × 0.5" |
| Масса | 95 г |
| Тип монтажа | Half-brick, с монтажными вставками M3 × 0.5 |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 900 тыс. ч тип., MIL-HDBK-217F (25 °C) |
Дополнительные сведения по охлаждению
Для расширенного температурного диапазона доступны дополнительные радиаторы. В документе указаны варианты радиаторов M-C308, M-C091 и M-C092, а также значения теплового сопротивления case-to-ambient для различных скоростей воздушного потока.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц, с использованием витой пары сечением 12" и с подключением параллельно 1 мкФ керамического конденсатора и 10 мкФ танталового конденсатора на выходе.
- Для подачи питания необходимо подключать входы +Vin и -Vin с соблюдением полярности.
- Узел питания считается компонентом, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие действующим директивам ЭМС.
- Для выполнения испытаний ЭМС следует обращаться к рекомендациям по схемам тестирования компонентов источников питания.
Упаковка
| Параметр | Значение |
|---|
| Стандартная упаковка | Один EPE tray |
| Количество в tray | 12 шт. |
| Количество в коробке | 60 шт. |
| Масса одного tray | 1.14 кг |
| Масса одной коробки | 7.2 кг |
| Размеры коробки | L284.8 × W175.7 × H390.9 мм |
Рекомендуемые внешние компоненты для ЭМС
| Элемент | Значение |
|---|
| C1 | 47 мкФ / 100 В, ESR < 0.17 Ом |
| C2 | 47 мкФ / 100 В, ESR < 0.17 Ом |
| C3 | 1000 пФ |
| C4 | 1000 пФ |
| L1 | 3.4 мкГн |

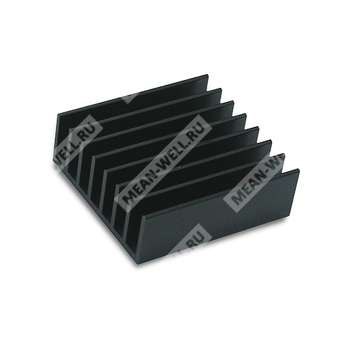

Радиаторы и тепловые характеристики
| Модель радиатора | Тип | Тепловое сопротивление |
|---|
| M-C308 | Вертикальные ребра | 3.90 °C/Вт при естественной конвекции; 1.74 °C/Вт при 100 ft./min; 1.33 °C/Вт при 200 ft./min; 1.12 °C/Вт при 300 ft./min; 0.97 °C/Вт при 400 ft./min |
| M-C091 | Горизонтальные ребра | 4.70 °C/Вт при естественной конвекции; 2.89 °C/Вт при 100 ft./min; 2.30 °C/Вт при 200 ft./min; 1.88 °C/Вт при 300 ft./min; 1.59 °C/Вт при 400 ft./min |
| M-C092 | Горизонтальные ребра | 3.00 °C/Вт при естественной конвекции; 1.44 °C/Вт при 100 ft./min; 1.17 °C/Вт при 200 ft./min; 1.04 °C/Вт при 300 ft./min; 0.95 °C/Вт при 400 ft./min |
