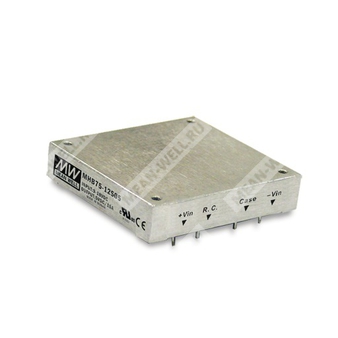

MHB75-12S05 - изолированный DC-DC преобразователь 75 Вт формата half-brick для питания 5 В нагрузки от входа 9–18 В.
Назначение: модульный стабилизированный преобразователь постоянного тока с гальванической развязкой, предназначенный для формирования одного выходного напряжения 5 В при мощности до 75 Вт.
Расшифровка партномера
| Сегмент партномера | Расшифровка |
| MHB | Серия DC-DC преобразователей Mean Well MHB |
| 75 | Номинальная мощность 75 Вт |
| 12 | Номинальный вход 12 В постоянного тока |
| S | Один выход |
| 05 | Выходное напряжение 5 В |
Общее описание
Серия MHB75 представляет собой DC-DC преобразователи в корпусе половинного кирпича с индустриальным расположением выводов. Модель MHB75-12S05 является версией с номинальным входом 12 В и единственным стабилизированным выходом 5 В. Модуль имеет встроенные функции защиты, удалённое включение/выключение, возможность подстройки выходного напряжения и выполнен в металлическом экранированном корпусе из алюминия.
Особенности
- Габарит корпуса half-brick: 2.28" × 2.4" × 0.5" с индустриальным расположением выводов.
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Высокий КПД до 89%.
- Изоляция 1500 В постоянного тока между входом, выходом и корпусом.
- Встроенное дистанционное управление включением/выключением.
- Встроенная функция дистанционной подстройки выходного напряжения.
- Металлический экран корпуса с пятисторонним экранированием.
- Дополнительные теплоотводы для расширенного температурного режима.
- Выходное напряжение 3.3 В / 5 В / 12 В / 15 В / 24 В доступно в серии.
Электрические параметры
| Параметр | Значение для MHB75-12S05 |
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 0...15 А |
| Номинальная выходная мощность | 75 Вт |
| Пульсации и шум | 75 мВ п-п |
| Точность выходного напряжения | ±1.0% |
| Линейная стабилизация | ±0.2% |
| Нагрузочная стабилизация | ±0.2% |
| Частота преобразования | 400 кГц для входов 12/24 В, 300 кГц для входа 48 В |
| Диапазон внешней подстройки напряжения | ±10% |
| Максимальная внешняя ёмкостная нагрузка | 10000 мкФ |
Вход
| Параметр | Значение для MHB75-12S05 |
| Номинальное входное напряжение | 12 В постоянного тока |
| Диапазон входного напряжения | 9...18 В постоянного тока |
| Пусковое перенапряжение | 25 В постоянного тока |
| Порог UVLO при включении | 8.8 В постоянного тока |
| Порог UVLO при выключении | 8.0 В постоянного тока |
| КПД, тип. | 83% |
| Потребляемый ток, полный нагрузочный режим | 7570 мА |
| Потребляемый ток, холостой ход | 50 мА |
| Входной фильтр | Pi-network |
Выход
| Параметр | Значение для MHB75-12S05 |
| Выходной ток | 0...15 А |
| Пульсации и шум, макс. | 75 мВ п-п |
| Предел по внешней ёмкости | 10000 мкФ |
| Подстройка выходного напряжения | ±10% |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 110...150% от номинальной выходной мощности |
| Тип защиты от перегрузки по току | Ограничение тока, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Длительный режим, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 115...140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение напряжения TVS-диодом |
| Защита от перегрева | 100 ± 5 °C по температуре корпуса |
| Тип защиты от перегрева | Тепловое отключение при 100 ± 5 °C корпуса |
Управление и функциональные возможности
| Параметр | Значение |
| Дистанционное включение/выключение | Есть |
| Логика удалённого управления | Положительная, стандартная; отрицательная, опция |
| Совместимость логики | R.C. (pin 2) относительно -Vin (pin 4) |
| Дистанционная подстройка выхода | Есть |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -40...+100 °C |
| Температурное отключение | При 100 ± 5 °C температуры корпуса |
| Рабочая влажность | 0...95% RH, без конденсации |
| Температура хранения | -55...+105 °C |
| Влажность хранения | 0...95% RH |
| Температурный коэффициент | ±0.03%/°C (0...60 °C) |
Изоляция и электробезопасность
| Параметр | Значение |
| Изоляционное напряжение вход-выход | 1500 В постоянного тока |
| Изоляционное напряжение вход-корпус | 1500 В постоянного тока |
| Изоляционное напряжение выход-корпус | 1500 В постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, EAC TP TC 020/2011, для версии 48 В также EAC TP TC 004 |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class A с внешними компонентами, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55024, уровень light industry, критерий A, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Материал корпуса | Алюминий |
| Габаритные размеры | 57.9 × 61 × 12.7 мм |
| Габаритные размеры в дюймах | 2.28 × 2.40 × 0.5 |
| Масса | 95 г |
| Конфигурация выводов | Индустриальный стандарт половинного кирпича, 9 контактов |
| Крепление | Монтажные вставки M3 × 0.5 |
Наработка на отказ
| Параметр | Значение |
| MTBF | 1000 тыс. ч тип., MIL-HDBK-217F (25 °C) |
Тепловые характеристики
| Параметр | Значение |
| Типовой тепловой режим без радиатора | Снижение допустимой мощности в зависимости от температуры окружающей среды и скорости воздушного потока |
| Тепловое сопротивление корпус-окружающая среда, естественная конвекция | 7.12 °C/Вт |
| Тепловое сопротивление корпус-окружающая среда, 100 ft/min (0.5 m/s) | 6.21 °C/Вт |
| Тепловое сопротивление корпус-окружающая среда, 200 ft/min (1.0 m/s) | 5.17 °C/Вт |
| Тепловое сопротивление корпус-окружающая среда, 300 ft/min (1.5 m/s) | 4.29 °C/Вт |
| Тепловое сопротивление корпус-окружающая среда, 400 ft/min (2.0 m/s) | 3.64 °C/Вт |
| Тепловое сопротивление корпус-окружающая среда, 500 ft/min (2.5 m/s) | 2.96 °C/Вт |
| Тепловое сопротивление корпус-окружающая среда, 600 ft/min (3.0 m/s) | 2.53 °C/Вт |
| Тепловое сопротивление корпус-окружающая среда, 700 ft/min (3.5 m/s) | 2.37 °C/Вт |
| Тепловое сопротивление корпус-окружающая среда, 800 ft/min (4.0 m/s) | 2.19 °C/Вт |

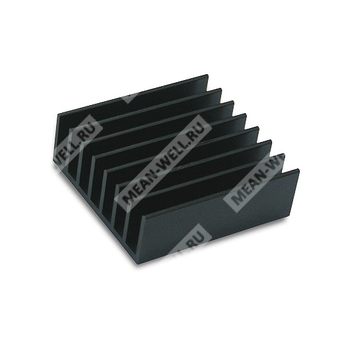

Рекомендованные теплоотводы
| Модель | Тип | Тепловое сопротивление |
| M-C308 | Вертикальные ребра | 3.90 °C/Вт при естественной конвекции; 1.74 / 1.33 / 1.12 / 0.97 °C/Вт при 100 / 200 / 300 / 400 ft/min |
| M-C091 | Горизонтальные ребра | 4.70 °C/Вт при естественной конвекции; 2.89 / 2.30 / 1.88 / 1.59 °C/Вт при 100 / 200 / 300 / 400 ft/min |
| M-C092 | Горизонтальные ребра | 3.00 °C/Вт при естественной конвекции; 1.44 / 1.17 / 1.04 / 0.95 °C/Вт при 100 / 200 / 300 / 400 ft/min |
Рекомендуемая схема ЭМС
| Модель | C1 | C2 | C3 | L1 |
| MHB75-12S□ | 100 мкФ / 50 В, ESR < 0.33 Ом | 100 мкФ / 50 В, ESR < 0.33 Ом | 1000 пФ | 1.5 мкГн |
Подстройка выходного напряжения
Для внешней регулировки напряжения используется резистор между выводом Trim и соответствующей цепью согласно схеме производителя. Для 5-вольтовой версии применяются внутренние резисторы R1 = 5.8 кОм и R2 = 8.25 кОм при подстройке вверх, либо R2 = 10.57 кОм при подстройке вниз.
Примечания
- Все параметры, если не указано иное, измерены при входе 12, 24 или 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания, с использованием параллельного 1 мкФ керамического и 10 мкФ танталового конденсатора на выходе.
- Модуль должен быть подключён к шине +Vin и -Vin, а также к выводу R.S. в соответствии со схемой соединений.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть подтверждено на соответствие ЭМС-директивам.
- Для корректного применения внешнего подстроечного резистора следует использовать расчётную схему производителя.
Упаковка
| Параметр | Значение |
| Упаковка | 1 шт. в EPE-трейе, 12 шт. на лоток, 60 шт. в коробке |
| Масса нетто единицы | 95 г |
| Масса EPE-трейя | 1.14 кг |
| Масса коробки | 7.2 кг |
| Размеры коробки | L284.8 × W175.7 × H390.9 мм |
