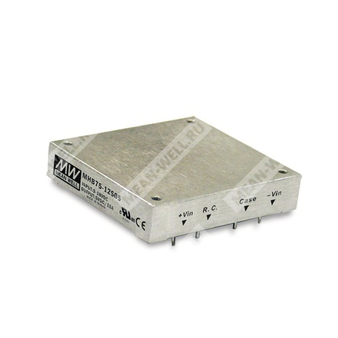

MHB75-12S12 - изолированный DC-DC преобразователь мощностью 75 Вт с входом 12 В и стабилизированным выходом 12 В.
MHB75-12S12 — модульный регулируемый одновыходной преобразователь постоянного тока семейства MHB75 в корпусе half-brick. Изделие предназначено для преобразования и гальванически развязанного питания электронных узлов в промышленной аппаратуре, телекоммуникационных и встраиваемых системах.
Расшифровка партномера
| Позиция | Значение |
| MHB | Серия модуля DC-DC преобразователей Mean Well |
| 75 | Номинальная мощность 75 Вт |
| 12 | Номинальное входное напряжение 12 В |
| S | Один выход |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание серии
Серия MHB75 представляет собой высокоэффективные изолированные DC-DC преобразователи с широким диапазоном входных напряжений, защитой от короткого замыкания, перегрузки по току, перенапряжения и перегрева, а также с функцией дистанционного включения/выключения и подстройкой выходного напряжения.
Основные особенности
- Корпус half-brick, габарит 2.28" × 2.4" × 0.5" с промышленным расположением выводов.
- Широкий диапазон входного напряжения 2:1.
- Высокий КПД до 89%.
- Гальваническая развязка 1500 В DC.
- Дистанционное включение/выключение.
- Функция подстройки выходного напряжения ±10%.
- Металлический экранный корпус, пятистороннее экранирование.
- Выходы 3.3 В / 5 В / 12 В / 15 В / 24 В доступны в семействе.
- Защита: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
Параметры выхода
| Параметр | Значение для MHB75-12S12 |
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 0…6.25 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 100 мВ п-п |
| Точность выходного напряжения | ±1.0% |
| Регулирование по линии | ±0.2% |
| Регулирование по нагрузке | ±0.2% |
| Частота переключения, тип. | 400 кГц для 12/24 В входа, 300 кГц для 48 В входа |
| Диапазон подстройки выходного напряжения, тип. | ±10% |
| Максимальная ёмкостная нагрузка | 10000 мкФ |
| Перегрузка по выходу | 110…150% от номинальной выходной мощности |
| Защита от перегрузки | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 115…140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение выходного напряжения с помощью TVS-диода |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
Параметры входа
| Параметр | Значение для MHB75-12S12 |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9…18 В DC |
| Скачок входного напряжения, максимум 100 мс | 25 В DC |
| Порог блокировки при пониженном входном напряжении | Включение при 8.8 В DC, отключение при 8.0 В DC |
| КПД, тип. | 87% |
| Входной ток при полной нагрузке | 7200 мА |
| Входной ток без нагрузки | 50 мА |
| Фильтр | Pi-network |
Параметры изоляции и безопасности
| Параметр | Значение |
| Изоляционное напряжение | Вход-выход: 1500 В DC; вход-корпус: 1500 В DC; выход-корпус: 1500 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, EAC TP TC 020/2011 (для варианта 48 В входа также EAC TP TC 004) |
Функции
| Параметр | Значение |
| Дистанционное управление | См. раздел «Дистанционное включение/выключение» |
| Подстройка выходного напряжения | См. раздел «Внешняя подстройка выходного напряжения» |
| Температурная защита | Выключение при температуре корпуса 100 °C ±5 °C |
| Тип защиты по температуре | Автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса, тип. | −40…+100 °C |
| Рабочая влажность | 0…95% RH |
| Температура хранения и влажность | −55…+105 °C, 0…95% RH |
| Температурный коэффициент | ±0.03%/°C (0…60 °C) |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 1000 тыс. часов тип., MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр | Значение |
| Размеры | 57.9 × 61 × 12.7 мм |
| Размеры в дюймах | 2.28" × 2.40" × 0.5" (Д × Ш × В) |
| Материал корпуса | Алюминий |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | R.C. |
| 3 | Корпус |
| 4 | -Vin |
| 5 | -Vout |
| 6 | -R.S. |
| 7 | Подстройка |
| 8 | +R.S. |
| 9 | +Vout |
Дистанционное включение/выключение
Серия MHB75 допускает электронное включение и отключение через вход R.C. (pin 2). Совместимость логического сигнала: относительно -Vin (pin 4).
| Логическое состояние | Отрицательная логика | Положительная логика |
| Низкий уровень | Выход включён, < 0.8 В DC | Выход выключен, < 0.8 В DC |
| Высокий уровень | Выход выключен, разомкнутая цепь | Выход включён, разомкнутая цепь |
Стандартное исполнение — положительная логика. Вариант с отрицательной логикой обозначается суффиксом N в обозначении модели.
Внешняя подстройка выходного напряжения
Подстройка выполняется внешним резистором между выводом Trim (pin 7) и соответствующими цепями согласно схемам в документе. Диапазон подстройки — ±10%.
| Выходное напряжение | R1, кОм | R2, кОм |
| 5 В | 5.8 | 8.25 |
| 12 В | 19.656 | 13.304 |
| 24 В | 42.215 | 16.923 |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 12, 24, 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием параллельных керамического конденсатора 1 мкФ и танталового конденсатора 10 мкФ на выходе.
- Источник питания должен быть подключён к входам +Vin и -Vin.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям EMC.
- Для руководства по проведению EMC-испытаний следует обращаться к рекомендациям по испытаниям EMC компонентов источников питания.
Упаковка
| Параметр | Значение |
| Стандартная упаковка | Одна EPE-лоток |
| Количество в лотке | 12 шт. |
| Масса одной упаковочной единицы | 1.14 кг |
| Максимальное количество в коробке | 60 шт. |
| Масса коробки | 7.2 кг |
| Размеры коробки | L284.8 × W175.7 × H390.9 мм |
Конфигурация применения
Для обеспечения соответствия требованиям BS EN/EN55032 Class A с внешними компонентами в схеме подавления помех применяются входные конденсаторы, дроссель и помехоподавляющий конденсатор между выходом и корпусом.
| Модель | C1 | C2 | C3 | L1 |
| MHB75-12S□ | 100 мкФ / 50 В, ESR < 0.33 Ом | 100 мкФ / 50 В, ESR < 0.33 Ом | 1000 пФ | 1.5 мкГн |
| MHB75-24S□ | 100 мкФ / 50 В, ESR < 0.33 Ом | 100 мкФ / 50 В, ESR < 0.33 Ом | 1000 пФ | 1.5 мкГн |
| MHB75-48S□ | 33 мкФ / 100 В, ESR < 0.46 Ом | 33 мкФ / 100 В, ESR < 0.46 Ом | 2200 пФ | 8.3 мкГн |
Дополнительные данные по семейству
| Параметр | Значение |
| Тип изделия | 75 Вт DC-DC Half-Brick Regulated Single Output Converter |
| Серия | MHB75 |
| Варианты выходного напряжения серии | 5 В, 12 В, 24 В |
| Варианты входного напряжения серии | 12 В, 24 В, 48 В |
