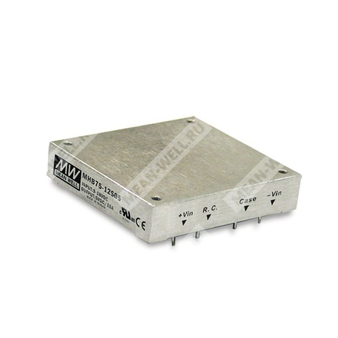

MHB75-12S24 - изолированный DC-DC преобразователь 75 Вт для питания 24 В нагрузки от входа 12 В.
Назначение и краткое описание
Компонент MHB75-12S24 представляет собой регулируемый изолированный преобразователь постоянного тока серии MHB75 в исполнении Half-Brick. Он предназначен для преобразования входного напряжения 12 В в стабилизированное выходное напряжение 24 В с номинальной мощностью до 75 Вт, с гальванической развязкой, защитами и возможностью удалённого включения/выключения и подстройки выходного напряжения.
Расшифровка партномера
| Позиция |
Значение |
| MHB |
Серия изолированных DC-DC преобразователей Mean Well |
| 75 |
Номинальная мощность 75 Вт |
| 12 |
Номинальное входное напряжение 12 В постоянного тока |
| S |
Один выход |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Основные особенности
- Форм-фактор Half-Brick: 2.28" × 2.4" × 0.5" с промышленным расположением выводов.
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- КПД до 89%.
- Изоляция 1500 В DC между входом, выходом и корпусом.
- Встроенное дистанционное включение/выключение.
- Возможность внешней подстройки выходного напряжения.
- Металлический экранный корпус с пятью сторонами.

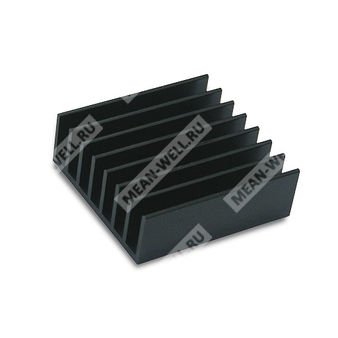

- Опциональные радиаторы для расширенного диапазона температур.
Области применения
Преобразователь применим в промышленной электронике, телекоммуникационном оборудовании, распределённых системах питания, встраиваемых устройствах и другой аппаратуре, где требуется изолированное питание 24 В от источника 12 В.
Параметры
| Параметр |
Значение |
| Модель |
MHB75-12S24 |
| Тип |
75-ваттный изолированный DC-DC преобразователь Half-Brick с одним выходом |
| Номинальная мощность |
75 Вт |
| Изоляция |
I/P-O/P: 1500 В DC; I/P-Case: 1500 В DC; O/P-Case: 1500 В DC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Материал корпуса |
Алюминий |
| Средняя наработка на отказ |
1000 тыс. ч тип. по MIL-HDBK-217F (25 °C) |
| Габариты |
57.9 × 61 × 12.7 мм |
| Масса |
95 г |
Выход
| Параметр |
Значение для MHB75-12S24 |
| Выходное напряжение |
24 В |
| Диапазон выходного тока |
0 ~ 3.13 А |
| Пульсации и шум |
240 мВ п-п |
| Точность выходного напряжения |
±1.0% |
| Нестабильность по линии |
±0.2% |
| Нестабильность по нагрузке |
±0.2% |
| Диапазон подстройки выходного напряжения |
±10% |
| Максимальная ёмкостная нагрузка |
2000 мкФ |
| Защита от перегрузки по выходу |
110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
115 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения |
Ограничение выходного напряжения с помощью TVS-диода |
| Защита от короткого замыкания |
Есть, непрерывная; автоматическое восстановление |
Вход
| Параметр |
Значение для MHB75-12S24 |
| Номинальное входное напряжение |
12 В DC |
| Диапазон входного напряжения |
9 ~ 18 В DC |
| Скачок входного напряжения (100 мс, макс.) |
25 В DC |
| Порог UVLO при включении |
8.8 В DC |
| Порог UVLO при выключении |
8.0 В DC |
| КПД, тип. |
87% |
| Входной ток при полной нагрузке |
7200 мА |
| Входной ток без нагрузки |
50 мА |
| Частота преобразования, тип. |
400 кГц для 12/24 Vin |
| Входной фильтр |
Pi-network |
Функции
| Параметр |
Значение |
| Дистанционное управление |
Встроенное Remote ON/OFF |
| Полярность Remote ON/OFF |
Положительная логика — стандарт; отрицательная логика — опция |
| Подстройка выхода |
±10%, см. раздел внешней подстройки |
| Рабочая высота установки |
Не указана |
Условия эксплуатации и окружающей среды
| Параметр |
Значение |
| Рабочая температура корпуса |
-40 ... +100 °C |
| Ограничение температуры корпуса |
При 100 °C срабатывает тепловое отключение |
| Рабочая влажность |
0 ~ 95% RH |
| Температура хранения и влажность |
-55 ~ +105 °C, 0 ~ 95% RH |
| Температурный коэффициент |
±0.03%/°C (0 ~ 60 °C) |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1; EAC TP TC 020/2011 (EAC TP TC 004 для версии 48 Vin) |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) Class A с внешними компонентами; EAC TP TC 020 |
| Иммунитет ЭМС |
BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55024, light industry level, criteria A; EAC TP TC 020 |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
57.9 × 61 × 12.7 мм |
| Габариты в дюймах |
2.28 × 2.40 × 0.5" |
| Монтаж |
Отверстия под установку; стандартное промышленное расположение выводов Half-Brick |
| Материал корпуса |
Алюминий |
| Масса |
95 г |
Распиновка
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
R.C. (Remote Control) |
| 3 |
Корпус |
| 4 |
-Vin |
| 5 |
-Vout |
| 6 |
-R.S. |
| 7 |
Trim |
| 8 |
+R.S. |
| 9 |
+Vout |
Внешняя подстройка выходного напряжения
Для внешней подстройки используются резисторы, подключаемые согласно схемам trim-up и trim-down. Значения R1 и R2 внутри модуля зависят от номинального выходного напряжения.
| Выходное напряжение |
R1, кОм |
R2, кОм |
| 5 В |
5.8 |
8.25 |
| 12 В |
19.656 |
13.304 |
| 24 В |
42.215 |
16.923 |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 12, 24, 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием параллельного соединения 1 мкФ керамического и 10 мкФ танталового конденсаторов на выходе.
- Питание должно быть подключено между +Vin и -Vin, а нагрузка — между +Vout и -Vout.
- Данный источник питания рассматривается как компонент, который будет установлен в конечное изделие.
- Для применения по электромагнитной совместимости конечное изделие должно быть повторно подтверждено на соответствие требованиям EMC.
- Для подробной информации по процедурам испытаний EMC следует обращаться к рекомендациям по тестированию компонентов источников питания.
Упаковка
| Параметр |
Значение |
| Упаковка |
Стандартная упаковка: один EPE Tray |
| Количество в лотке |
12 шт. |
| Количество в коробке |
60 шт. |
| Масса одного лотка |
1.14 кг |
| Масса одной коробки |
7.2 кг |
| Размер коробки |
284.8 × 175.7 × 390.9 мм |
