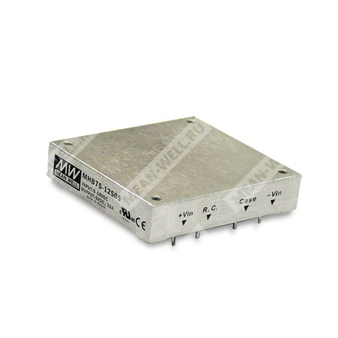

MHB75-24S05 - изолированный DC-DC преобразователь 75 Вт для преобразования входа 24 В в стабилизированное выходное напряжение 5 В.
Назначение и общие сведения
Компонент MHB75-24S05 представляет собой регулируемый изолированный преобразователь постоянного тока серии MHB75 в корпусе Half-Brick. Изделие предназначено для построения локальных источников питания в промышленной электронике, системах управления, телекоммуникационном оборудовании и распределённых DC-шинах. По партномеру определяется следующая конфигурация: вход 24 В постоянного тока, один выход 5 В, номинальная мощность 75 Вт.
Серия MHB75 характеризуется высокой удельной мощностью, широким входным диапазоном, встроенными защитами от короткого замыкания, перегрузки по току, перенапряжения и перегрева, а также наличием дистанционного включения/выключения и подстройки выходного напряжения.
Расшифровка партномера
| Элемент | Расшифровка |
| MHB75 | Серия регулируемых изолированных DC-DC преобразователей мощностью 75 Вт в корпусе Half-Brick |
| 24 | Номинальное входное напряжение 24 В постоянного тока |
| S | Один выход |
| 05 | Номинальное выходное напряжение 5 В |
Основные особенности
- Корпус Half-Brick: 2.28 × 2.4 × 0.5 дюйма.
- Промышленный стандарт размещения выводов.
- Широкий диапазон входного напряжения 2:1.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- КПД до 89%.
- Гальваническая развязка 1500 В DC.
- Встроенное дистанционное управление включением/выключением.
- Встроенная функция подстройки выходного напряжения.
- Металлический экранированный корпус с пятисторонним экраном.
- Возможность применения с внешними радиаторами для расширенного температурного режима.
Выход
| Параметр | Значение для MHB75-24S05 |
| Номинальное выходное напряжение | 5 В DC |
| Диапазон выходного тока | 0 … 15 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 75 мВ п-п, при ёмкости нагрузки 10000 мкФ |
| Точность выходного напряжения | ±1,0% |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±0,2% |
| Частота переключения, тип. | 300 кГц для исполнения 48 В; для 12/24 В — 400 кГц |
| Диапазон внешней подстройки | ±10% |
| Максимальная внешняя ёмкостная нагрузка | 10000 мкФ |
| Защита от перегрузки по току | 110 … 150% от номинальной выходной мощности |
| Защита от перенапряжения | 115 … 140% от номинального выходного напряжения |
| Защита от короткого замыкания | Есть, ограничение тока с автоматическим восстановлением после устранения неисправности |
Вход
| Параметр | Значение для MHB75-24S05 |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 18 … 36 В DC |
| Скачок входного напряжения, 100 мс макс. | 50 В DC |
| Порог UVLO включение | 17 В DC |
| Порог UVLO отключение | 16 В DC |
| КПД, тип. | 87% |
| Входной ток при полной нагрузке | 7570 мА |
| Входной ток без нагрузки | 50 мА |
| Фильтр | Pi-network |
Функции управления
| Параметр | Значение |
| Дистанционное управление | Remote ON/OFF |
| Логика управления | Положительная логика или отрицательная логика, в зависимости от исполнения |
| Порог уровня логики | Низкий уровень: замкнутый ключ, выключение при <0,8 В DC; высокий уровень: разомкнутый ключ, включение |
| Совместимость по логике | R.C.(pin2) относительно -Vin(pin4) |
| Примечание по отрицательной логике | Для отрицательной логики в обозначение модели добавляется суффикс N |
| Подстройка выходного напряжения | ±10% |
Изоляция и безопасность
| Параметр | Значение |
| Изоляционное напряжение | I/P-O/P: 1500 В DC, I/P-Case: 1500 В DC, O/P-Case: 1500 В DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, EAC TP TC 020/2011, EAC TP TC 004 для исполнения 48 В |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс A с внешними компонентами; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8; BS EN/EN55024, уровень light industry, критерий A; EAC TP TC 020 |
| Рекомендуемая внешняя цепь ЭМС | Для достижения класса A требуются внешние компоненты, указанные в схеме рекомендаций ЭМС |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -40 … +100 °C |
| Температурное отключение | 100 ± 5 °C по температуре корпуса |
| Рабочая влажность | 0 … 95% RH |
| Температура хранения и влажность | -55 … +105 °C, 0 … 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 … 60 °C |
Механические данные
| Параметр | Значение |
| Материал корпуса | Алюминий |
| Габаритные размеры | 57,9 × 61 × 12,7 мм |
| Габаритные размеры в дюймах | 2,28 × 2,40 × 0,5 дюйма |
| Масса | 95 г |
| Монтаж | Стандартное размещение выводов Half-Brick, монтажные вставки M3 × 0,5 |
| Назначение выводов | 1 — +Vin, 2 — R.C., 3 — Case, 4 — -Vin, 5 — -Vout, 6 — -R.S., 7 — Trim, 8 — +R.S., 9 — +Vout |
Надёжность
| Параметр | Значение |
| MTBF | 1000 тыс. часов тип., MIL-HDBK-217F (25 °C) |
Подстройка выходного напряжения
Для внешней подстройки выходного напряжения предусмотрен вывод Trim. В документе приведены расчётные зависимости для подстройки вверх и вниз, а также значения внутренних резисторов R1 и R2 для выходов 5 В, 12 В и 24 В. Для модели MHB75-24S05 применяются таблицы и формулы для 5-вольтового выхода.
| Выходное напряжение | R1, кОм | R2, кОм |
| 5 В | 5,8 | 8,25 |
| 12 В | 19,656 | 13,304 |
| 24 В | 42,215 | 16,923 |
| Выходное напряжение | R1, кОм | R2, кОм |
| 5 В | 5,8 | 10,57 |
| 12 В | 86,45 | 60,1 |
| 24 В | 430 | 130 |
Тепловые характеристики
Рабочий диапазон температуры корпуса серии MHB-75 составляет от -40 °C до +100 °C. Для работы при повышенной температуре окружающей среды или при высокой рассеиваемой мощности требуется де-рейтинг или принудительное охлаждение. Максимальная температура корпуса не должна превышать 100 °C.
| Расход воздуха | Типовое Rca |
| Естественная конвекция | 7,12 °C/Вт |
| 20 ft/min (0,1 м/с) | 7,12 °C/Вт |
| 100 ft/min (0,5 м/с) | 6,21 °C/Вт |
| 200 ft/min (1,0 м/с) | 5,17 °C/Вт |
| 300 ft/min (1,5 м/с) | 4,29 °C/Вт |
| 400 ft/min (2,0 м/с) | 3,64 °C/Вт |
| 500 ft/min (2,5 м/с) | 2,96 °C/Вт |
| 600 ft/min (3,0 м/с) | 2,53 °C/Вт |
| 700 ft/min (3,5 м/с) | 2,37 °C/Вт |
| 800 ft/min (4,0 м/с) | 2,19 °C/Вт |
Опциональные радиаторы
| Модель радиатора | Тип | Типовое Rca при естественной конвекции | 100 ft/min | 200 ft/min | 300 ft/min | 400 ft/min |
| M-C308 | Вертикальные рёбра | 3,90 °C/Вт | 1,74 °C/Вт | 1,33 °C/Вт | 1,12 °C/Вт | 0,97 °C/Вт |
| M-C091 | Горизонтальные рёбра | 4,70 °C/Вт | 2,89 °C/Вт | 2,30 °C/Вт | 1,88 °C/Вт | 1,59 °C/Вт |
| M-C092 | Горизонтальные рёбра | 3,00 °C/Вт | 1,44 °C/Вт | 1,17 °C/Вт | 1,04 °C/Вт | 0,95 °C/Вт |
Упаковка
| Параметр | Значение |
| Стандартная упаковка | Один EPE tray |
| Количество в лотке | 12 шт. |
| Максимальное количество в коробке | 60 шт. |
| Масса одного лотка | 1,14 кг |
| Масса коробки | 7,2 кг |
| Размеры коробки | 284,8 × 175,7 × 390,9 мм |
| Антистатическая защита | Антистатическая пена |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 12, 24 и 48 В DC, номинальной нагрузке и температуре 25 °C окружающей среды.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания с использованием 1 мкФ керамического конденсатора и 10 мкФ танталового конденсатора, подключённых к выходу.
- Для подключения питания требуется соединить +Vin с +R.S. и -Vin с -R.S.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям EMC.
