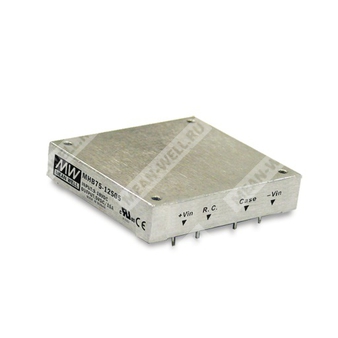

MHB75-24S12 - изолированный DC/DC преобразователь 75 Вт с выходом 12 В для промышленной электроники.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | MHB75 | Серия изолированных DC/DC преобразователей Half-Brick мощностью 75 Вт |
| Входное напряжение | 24 | Номинальное входное напряжение 24 В постоянного тока |
| Тип выхода | S | Один выход |
| Выходное напряжение | 12 | Номинальное выходное напряжение 12 В постоянного тока |
Назначение и особенности
Компонент MHB75-24S12 представляет собой регулируемый изолированный DC/DC преобразователь класса Half-Brick для преобразования входного постоянного напряжения 24 В в стабилизированное выходное напряжение 12 В при мощности до 75 Вт. Изделие предназначено для применения в промышленной электронике, системах питания и распределённых источниках питания, где требуется гальваническая развязка, широкий диапазон входного напряжения, высокий КПД и встроенные виды защиты.
Особенности:
- Корпус типоразмера Half-Brick: 2.28" × 2.4" × 0.5".
- Широкий диапазон входного напряжения: 18 ~ 36 В постоянного тока.
- Выходная мощность: 75 Вт.
- Гальваническая изоляция 1500 ВDC между входом, выходом и корпусом.
- Высокий КПД, типовое значение до 88% для исполнения 24 В / 12 В.
- Встроенные защиты: от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Удалённое включение/выключение.
- Подстройка выходного напряжения в пределах ±10%.
- Металлический экранированный корпус.

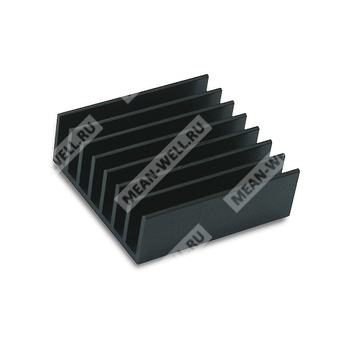

- Возможность применения с дополнительным теплоотводом.
Выход
| Параметр | Значение для MHB75-24S12 |
| Выходное напряжение | 12 В |
| Диапазон выходного тока | 0 ~ 6.25 А |
| Номинальная выходная мощность | 75 Вт |
| Пульсации и шум, максимальные | 100 мВ пик-пик |
| Точность выходного напряжения | ±1.0% |
| Нестабильность по линии | ±0.2% |
| Нестабильность по нагрузке | ±0.2% |
| Диапазон внешней подстройки | ±10% |
| Допустимая ёмкостная нагрузка на выходе | 10000 мкФ |
Вход
| Параметр | Значение для MHB75-24S12 |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 18 ~ 36 В постоянного тока |
| Суржевое входное напряжение, максимум 100 мс | 50 В постоянного тока |
| Порог срабатывания по пониженному входному напряжению | Включение: 17 ВDC, выключение: 16 ВDC |
| КПД, типовое значение | 88% |
| Потребляемый ток при полной нагрузке | 3780 мА |
| Потребляемый ток без нагрузки | 50 мА |
| Частота переключения, типовая | 400 кГц для исполнения 12/24 В, 300 кГц для исполнения 48 В |
Защита
| Параметр | Значение для MHB75-24S12 |
| Защита от перегрузки по току | 110 ~ 150% от номинальной выходной мощности; тип защиты: ограничение тока, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 115 ~ 140% от номинального выходного напряжения; тип защиты: ограничение выходного напряжения TVS-диодом |
| Защита от короткого замыкания | Тип защиты: ограничение тока, восстановление автоматически после устранения неисправности |
| Защита от перегрева | 100 ± 5 °C по температуре корпуса; тип защиты: тепловое отключение |
Изоляция
| Параметр | Значение |
| Изоляция вход-выход | 1500 ВDC |
| Изоляция вход-корпус | 1500 ВDC |
| Изоляция выход-корпус | 1500 ВDC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +100 °C; при 100 ± 5 °C по температуре корпуса срабатывает тепловое отключение |
| Рабочая влажность | 0 ~ 95% RH |
| Температура и влажность хранения | -55 ~ +105 °C, 0 ~ 95% RH |
| Температурный коэффициент | ±0.03% / °C (0 ~ 60 °C) |
| Корреляция с воздушным потоком | Для выбора режима охлаждения следует учитывать тепловую кривую и тепловое сопротивление корпуса к окружающей среде |
Функции
| Параметр | Значение |
| Удалённое включение/выключение | Есть; положительная логика стандартно, отрицательная логика опционально |
| Подстройка выходного напряжения | Есть, диапазон ±10% |
| Фильтрация | Pi-цепь |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1; EAC TP TC 020/2011; для исполнения 48 В также EAC TP TC 004 |
| ЭМС излучение | Соответствие BS EN/EN55032 (CISPR32) Class A при использовании внешних компонентов |
| ЭМС помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55024; уровень light industry, критерий A |
Механические параметры
| Параметр | Значение |
| Материал корпуса | Алюминий |
| Габаритные размеры | 57.9 × 61 × 12.7 мм |
| Габариты в дюймах | 2.28" × 2.40" × 0.5" |
| Масса | 95 г |
| Тип корпуса | Half-Brick |
Наработка на отказ
| Параметр | Значение |
| MTBF | 1000 тыс. ч тип. по MIL-HDBK-217F при 25 °C |
Рекомендуемые внешние компоненты для соответствия BS EN/EN55032 Class A
| Параметр | Значение для исполнения 24 В |
| C1 | 100 мкФ / 50 В, ESR < 0.33 Ом |
| C2 | 100 мкФ / 50 В, ESR < 0.33 Ом |
| C3 | 1000 пФ |
| L1 | 1.5 мкГн |
Тепловые данные
| Параметр | Значение |
| Тепловое сопротивление корпуса к окружающей среде, естественная конвекция | 7.12 °C/Вт |
| Тепловое сопротивление корпуса к окружающей среде, 100 ft/min (0.5 м/с) | 6.21 °C/Вт |
| Тепловое сопротивление корпуса к окружающей среде, 200 ft/min (1.0 м/с) | 5.17 °C/Вт |
| Тепловое сопротивление корпуса к окружающей среде, 300 ft/min (1.5 м/с) | 4.29 °C/Вт |
| Тепловое сопротивление корпуса к окружающей среде, 400 ft/min (2.0 м/с) | 3.64 °C/Вт |
| Тепловое сопротивление корпуса к окружающей среде, 500 ft/min (2.5 м/с) | 2.96 °C/Вт |
| Тепловое сопротивление корпуса к окружающей среде, 600 ft/min (3.0 м/с) | 2.53 °C/Вт |
| Тепловое сопротивление корпуса к окружающей среде, 700 ft/min (3.5 м/с) | 2.37 °C/Вт |
| Тепловое сопротивление корпуса к окружающей среде, 800 ft/min (4.0 м/с) | 2.19 °C/Вт |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 12, 24, 48 ВDC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием параллельно подключённых 1 мкФ керамического конденсатора и 10 мкФ танталового конденсатора на выходе.
- Мощность нагрузки не должна подключаться без ограничения по +Vout к +R.S. и -Vout к -R.S.
- Источник питания является компонентом, который будет установлен во внутрь конечного оборудования.
- В конечном оборудовании необходимо подтвердить соответствие требованиям ЭМС после установки.
Упаковка
| Параметр | Значение |
| Стандартная упаковка | Один EPE лоток |
| Количество в лотке | 12 шт. |
| Максимальное количество в коробке | 60 шт. |
| Масса лотка | 1.14 кг |
| Масса коробки | 7.2 кг |
| Размер коробки | L284.8 × W175.7 × H390.9 мм |
