MHB75-24S24 - изолированный DC-DC преобразователь 75 Вт с одним выходным каналом 24 В для промышленного питания.
Назначение и краткое описание
Компонент MHB75-24S24 представляет собой герметизированный по функциональному назначению 75-ваттный DC-DC преобразователь форм-фактора Half-Brick с одним стабилизированным выходом 24 В. Изделие предназначено для преобразования постоянного входного напряжения в изолированное регулируемое выходное напряжение в системах промышленной автоматизации, телекоммуникационном и силовом оборудовании, а также в другой аппаратуре, где требуется высокая удельная мощность, гальваническая развязка и встроенные функции защиты.
Расшифровка партномера
| Фрагмент обозначения | Значение |
| MHB | Серия DC-DC преобразователей Mean Well MHB |
| 75 | Номинальная мощность 75 Вт |
| 24 | Номинальное входное напряжение 24 В DC |
| S | Один выход |
| 24 | Номинальное выходное напряжение 24 В DC |
Ключевые особенности
- Корпус форм-фактора Half-Brick, габарит 2.28" × 2.40" × 0.5".
- Широкий диапазон входного напряжения.
- Встроенная защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Высокий КПД до 89%.
- Гальваническая развязка 1500 В DC между входом, выходом и корпусом.
- Удалённое включение/выключение.
- Подстройка выходного напряжения.
- Металлический экранированный корпус с пятисторонним экраном.

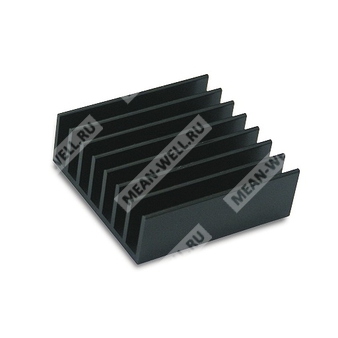

- Варианты дополнительного радиатора для расширенного температурного режима.
Области применения
Преобразователь применяется в промышленной электронике, распределённых системах питания, бортовых и телекоммуникационных устройствах, оборудовании автоматизации, измерительной технике и других системах, где требуется изолированное стабилизированное питание 24 В.
Основные параметры
| Параметр | Значение для MHB75-24S24 |
| Серия | MHB75 |
| Тип | 75 Вт DC-DC преобразователь Half-Brick с одним выходом |
| Выходное напряжение | 24 В DC |
| Диапазон выходного тока | 0 ... 3.13 А |
| Номинальная мощность | 75 Вт |
| Изоляция | 1500 В DC между входом и выходом, входом и корпусом, выходом и корпусом |
| Рабочая частота переключения | 400 кГц для входа 12/24 В, 300 кГц для входа 48 В |
| Регулировка внешним подстроечным резистором | ±10% |
| Удалённое управление | Remote ON/OFF |
| Подстройка выхода | Да |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 24 В DC |
| Диапазон выходного тока | 0 ... 3.13 А |
| Точность выходного напряжения | ±1.0% |
| Нестабильность по линии | ±0.2% |
| Нестабильность по нагрузке | ±0.2% |
| Пульсации и шум, максимальные | 240 мВ p-p |
| Внешняя ёмкостная нагрузка, максимальная | 2000 мкФ |
| Защита от перегрузки по току | 110 ... 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 115 ... 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение выходного напряжения стабилитроном TVS |
| Защита от короткого замыкания | Есть, непрерывный режим с автоматическим восстановлением |
Параметры входа
| Параметр | Значение |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 18 ... 36 В DC |
| Скачок входного напряжения, максимальный | 50 В DC |
| Порог UVLO, включение | 17 В DC |
| Порог UVLO, выключение | 16 В DC |
| КПД, типовое значение | 88% |
| Потребляемый ток без нагрузки | 50 мА |
| Потребляемый ток при полной нагрузке | 3650 мА |
| Фильтр по входу | Pi-network |
Режимы управления и настройки
| Параметр | Значение |
| Удалённое включение/выключение | Есть |
| Логика удалённого управления | Положительная, по умолчанию; отрицательная — опция |
| Совместимость логики | R.C. относительно -Vin |
| Подстройка выходного напряжения | ±10% |
| Клеммы подстройки | Trim |
| Клеммы дистанционного сенсирования | +R.S., -R.S. |
Защиты
| Защита | Реализация |
| Короткое замыкание | Ограничение тока, автоматическое восстановление |
| Перегрузка по току | 110 ... 150% от номинальной выходной мощности |
| Перенапряжение | 115 ... 140% от номинального выходного напряжения |
| Перегрев | Отключение при температуре корпуса 100 ± 5 °C |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 020/2011, для типов 48 Vin также EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class A с внешними компонентами |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55024, light industry level, criteria A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -40 ... +100 °C |
| Температурная защита | Тепловое отключение при температуре корпуса 100 ± 5 °C |
| Рабочая влажность | 0 ... 95% RH |
| Температура хранения и влажность | -55 ... +105 °C; 0 ... 95% RH |
| Температурный коэффициент | ±0.03% / °C (0 ... 60 °C) |
Изоляция
| Параметр | Значение |
| Изоляционное напряжение вход-выход | 1500 В DC |
| Изоляционное напряжение вход-корпус | 1500 В DC |
| Изоляционное напряжение выход-корпус | 1500 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические данные
| Параметр | Значение |
| Материал корпуса | Алюминий |
| Габаритные размеры | 57.9 × 61 × 12.7 мм |
| Габаритные размеры в дюймах | 2.28" × 2.40" × 0.5" |
| Масса | 95 г |
| Тип корпуса | Экранованный металлический, пять сторон |
| Крепление | Монтажные вставки M3 × 0.5 |
Надёжность
| Параметр | Значение |
| MTBF | 1000 тыс. ч, типовое значение, по MIL-HDBK-217F (25 °C) |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 12, 24 и 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются полосой пропускания 20 МГц при использовании витой пары длиной 12 дюймов, заканчивающейся параллельно подключенными керамическим конденсатором 1 мкФ и танталовым конденсатором 10 мкФ на выходе.
3. Питание подаётся на контакты +Vin и -Vin, а нагрузка подключается к +Vout и -Vout.
4. Источник питания рассматривается как компонент, устанавливаемый в составе конечного изделия. Конечное изделие должно быть повторно подтверждено на соответствие директивам EMC.
5. Для применения и выполнения испытаний EMC следует руководствоваться документацией по испытаниям EMC для компонентов источников питания.
Назначение выводов
| Контакт | Назначение |
| 1 | +Vin |
| 2 | R.C. |
| 3 | Корпус |
| 4 | -Vin |
| 5 | -Vout |
| 6 | -R.S. |
| 7 | Trim |
| 8 | +R.S. |
| 9 | +Vout |
Упаковка
| Параметр | Значение |
| Минимальная упаковка | 12 шт. на лоток |
| Количество в картонной коробке | 60 шт. |
| Масса одного лотка | 1.14 кг |
| Масса одной коробки | 7.2 кг |
| Тип упаковки | Стандартная упаковка в EPE-лоток |
| Размер коробки | L284.8 × W175.7 × H390.9 мм |
| Антистатическая защита | Антистатическая пена |
