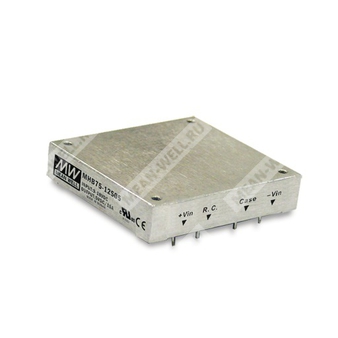

MHB75-48S12 - изолированный DC-DC преобразователь 75 Вт с широким входом и выходом 12 В постоянного тока.
Назначение: модульный преобразователь постоянного тока для понижения и стабилизации напряжения с гальванической развязкой, предназначенный для промышленной аппаратуры, телекоммуникационных и распределённых систем питания.
Расшифровка партномера
| Обозначение |
Расшифровка |
| MHB75 |
Серия MHB75, мощность 75 Вт, корпус Half-Brick |
| 48 |
Номинальный вход 48 В постоянного тока |
| S |
Один выход |
| 12 |
Номинальное выходное напряжение 12 В постоянного тока |
Краткое описание серии
Серия MHB75 представляет собой регулируемые одновыходные DC-DC преобразователи в корпусе стандартного типоразмера Half-Brick с индустриальным расположением выводов. Модель MHB75-48S12 рассчитана на работу от входной шины 36–75 В постоянного тока и формирует стабилизированное выходное напряжение 12 В. В изделии реализованы защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева, а также встроенное дистанционное включение/выключение и подстройка выходного напряжения.
Особенности
- Типоразмер Half-Brick: 2.28" × 2.4" × 0.5" (57.9 × 61 × 12.7 мм).
- Широкий диапазон входного напряжения 2:1.
- Гальваническая развязка 1500 В DC.
- Высокий КПД до 89%.
- Встроенное дистанционное управление включением/выключением.
- Встроенная функция дистанционного контроля чувствительности.
- Подстройка выходного напряжения ±10%.
- Пятисторонний экранированный металлический корпус.
- Защита: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Опциональные радиаторы для расширенного температурного диапазона.
Области применения
Промышленные источники питания, распределённые системы питания, телекоммуникационное оборудование, автоматизация, электронные системы с шиной 48 В, устройства, требующие изолированного стабилизированного напряжения 12 В.
Основные электрические параметры
| Параметр |
Значение для MHB75-48S12 |
| Выходная мощность |
75 Вт |
| Номинальное выходное напряжение |
12 В DC |
| Диапазон выходного тока |
0 … 6.25 А |
| Диапазон входного напряжения |
36 … 75 В DC |
| Пусковое перенапряжение входа, максимум |
100 В DC (100 мс максимум) |
| Порог пониженного напряжения |
Включение при 34 В DC, отключение при 32.5 В DC |
| КПД, типовое значение |
89% |
| Частота переключения, типовое значение |
300 кГц |
| Диапазон внешней подстройки напряжения |
±10% |
| Точность выходного напряжения |
±1.0% |
| Линейная стабилизация |
±0.2% |
| Стабилизация по нагрузке |
±0.2% |
| Пульсации и шум, максимум |
100 мВ п-п |
| Допустимая внешняя ёмкость нагрузки, максимум |
10000 мкФ |
Вход
| Параметр |
Значение для MHB75-48S12 |
| Номинальный вход |
48 В DC |
| Диапазон входного напряжения |
36 … 75 В DC |
| Пусковое перенапряжение входа |
100 В DC, 100 мс максимум |
| Порог UVLO, включение |
34 В DC |
| Порог UVLO, отключение |
32.5 В DC |
| Эффективность, тип. |
89% |
| Потребляемый ток без нагрузки |
50 мА |
| Фильтр |
Pi-схема |
Выход
| Параметр |
Значение для MHB75-48S12 |
| Номинальное выходное напряжение |
12 В DC |
| Номинальный выходной ток |
6.25 А |
| Диапазон выходного тока |
0 … 6.25 А |
| Пульсации и шум, максимум |
100 мВ п-п |
| Точность выходного напряжения |
±1.0% |
| Линейная стабилизация |
±0.2% |
| Стабилизация по нагрузке |
±0.2% |
| Подстройка выходного напряжения |
±10% |
| Максимальная внешняя ёмкость нагрузки |
10000 мкФ |
Защиты
| Параметр |
Значение для MHB75-48S12 |
| Перегрузка по току |
110 … 150% от номинальной выходной мощности |
| Тип защиты по перегрузке |
Ограничение тока, автоматическое восстановление после устранения аварии |
| Перенапряжение на выходе |
115 … 140% от номинального выходного напряжения |
| Тип защиты по перенапряжению |
Ограничение выходного напряжения TVS-диодом |
| Короткое замыкание |
Режим непрерывной защиты, автоматическое восстановление после устранения аварии |
| Перегрев |
Отключение при температуре корпуса 100 ± 5 °C |
Функции управления
| Параметр |
Значение |
| Дистанционное включение/выключение |
Есть |
| Логика управления |
Положительная, стандартная; отрицательная, опция |
| Совместимость логики |
R.C.(pin2) относительно -Vin(pin4) |
| Подстройка выходного напряжения |
Есть, внешней цепью |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура корпуса |
-40 … +100 °C |
| Температура перегрева |
100 ± 5 °C по температуре корпуса |
| Рабочая влажность |
0 … 95% RH |
| Температура хранения и влажность |
-55 … +105 °C, 0 … 95% RH |
| Температурный коэффициент |
±0.03% / °C (0 … 60 °C) |
Изоляция и безопасность
| Параметр |
Значение |
| Изоляционное напряжение вход-выход |
1500 В DC |
| Изоляционное напряжение вход-корпус |
1500 В DC |
| Изоляционное напряжение выход-корпус |
1500 В DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
UL60950-1, EAC TP TC 020/2011 (для 48 Vin-версии также EAC TP TC 004) |
ЭМС
| Параметр |
Значение |
| Эмиссия |
Соответствие BS EN/EN55032 (CISPR32) класс A с внешними компонентами |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55024, уровень light industry, критерий A |
| Дополнительные требования |
EAC TP TC 020 |
MTBF
| Параметр |
Значение |
| Средняя наработка на отказ |
1000 тыс. ч тип., MIL-HDBK-217F (25 °C) |
Размеры
| Параметр |
Значение |
| Габариты |
57.9 × 61 × 12.7 мм |
| Габариты в дюймах |
2.28 × 2.40 × 0.5 |
| Масса |
95 г |
| Корпус |
Алюминий |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
R.C. |
| 3 |
Корпус |
| 4 |
-Vin |
| 5 |
-Vout |
| 6 |
-R.S. |
| 7 |
Trim |
| 8 |
+R.S. |
| 9 |
+Vout |
Подстройка выходного напряжения
В документе приведены схемы внешней подстройки вверх и вниз с использованием внешнего резистора R. Значения внутренних резисторов зависят от номинала выходного напряжения.
| Выходное напряжение |
R1, кОм |
R2, кОм |
| 5 В |
5.8 |
8.25 |
| 12 В |
19.656 |
13.304 |
| 24 В |
42.215 |
16.923 |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием параллельного соединения керамического конденсатора 1 мкФ и танталового конденсатора 10 мкФ на выходе.
- Питание должно быть подключено к +Vin и -Vin.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть подтверждено на соответствие директивам ЭМС.
- Для получения рекомендаций по проведению испытаний ЭМС следует обращаться к рекомендациям по тестированию компонента источника питания.
Упаковка
| Параметр |
Значение |
| Стандартная упаковка |
Одна EPE-лоток |
| Количество в лотке |
12 шт. |
| Максимальное количество в коробке |
60 шт. |
| Масса одной EPE-лотки |
1.14 кг |
| Масса одной коробки |
7.2 кг |
| Размеры коробки |
L284.8 × W175.7 × H390.9 мм |
| Упаковочный материал |
Антистатическая пена |

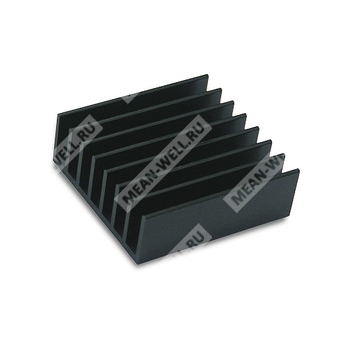

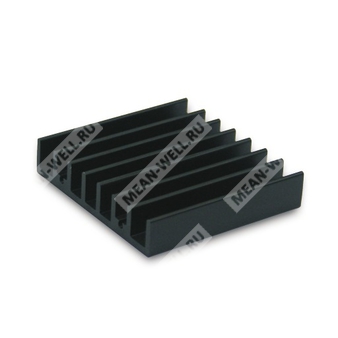

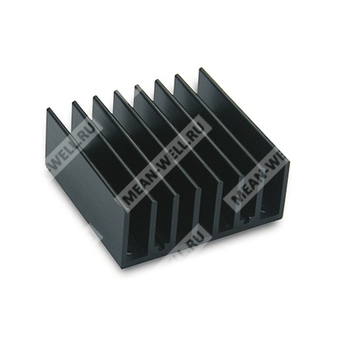

Рекомендации по применению с радиатором
Для расширенного температурного режима доступны радиаторы M-C308, M-C091 и M-C092. В документации приведены варианты монтажа с термопрокладкой 56.9 × 60 × 0.25 мм и винтами SMP+SW M3×8L.
