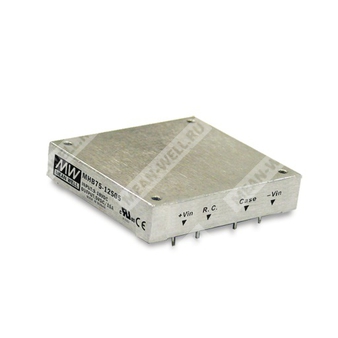

MHB75-48S24 - изолированный DC/DC преобразователь 75 Вт с входом 36–75 В и выходом 24 В для промышленной электроники.
Назначение: модульный стабилизированный преобразователь постоянного тока для формирования одного выходного напряжения 24 В из бортовой или промышленной шины 48 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| MHB75 | Серия DC/DC преобразователей Half-Brick, номинальная мощность 75 Вт |
| 48 | Номинальное входное напряжение 48 В постоянного тока |
| S | Один выход |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Краткое описание
Изделие относится к серии MHB75 и представляет собой компактный изолированный преобразователь постоянного тока форм-фактора Half-Brick с одним регулируемым выходом 24 В. Модуль предназначен для применения в промышленной автоматике, телекоммуникационном и энергетическом оборудовании, а также в системах, где требуется преобразование напряжения 48 В в стабилизированную шину 24 В с гальванической развязкой.
Особенности
- Форм-фактор Half-Brick: 2.28" × 2.4" × 0.5" с промышленным расположением выводов.
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- КПД до 89%.
- Изоляция 1500 В DC между входом, выходом и корпусом.
- Встроенное дистанционное включение/выключение.
- Встроенная функция подстройки выходного напряжения.
- Металлический экран с пятисторонним экранированием.

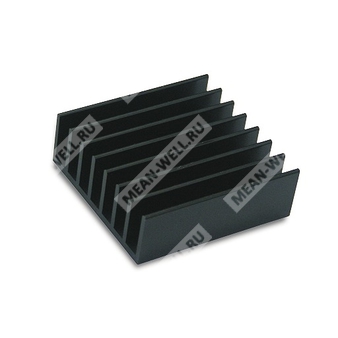

- Возможность применения с дополнительными радиаторами для расширения температурного диапазона.
Таблица параметров
Выход
| Параметр | Значение для MHB75-48S24 |
| Выходное напряжение | 24 В |
| Диапазон выходного тока | 0–3.13 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 240 мВ п-п |
| Точность выходного напряжения | ±1.0% |
| Нестабильность по линии | ±0.2% |
| Нестабильность по нагрузке | ±0.2% |
| Диапазон подстройки выходного напряжения | ±10% |
| Максимальная ёмкостная нагрузка | 2000 мкФ |
| Защита от перегрузки по выходу | 110–150% от номинальной выходной мощности, восстановление автоматическое |
| Защита от перенапряжения | 115–140% от номинального выходного напряжения |
| Защита от короткого замыкания | Ограничение тока, восстановление автоматическое после устранения неисправности |
Вход
| Параметр | Значение для MHB75-48S24 |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 36–75 В DC |
| Скачок входного напряжения, максимум 100 мс | 100 В DC |
| Порог блокировки при пониженном входном напряжении | Включение при 34 В DC, выключение при 32.5 В DC |
| КПД, тип. | 89% |
| Потребляемый ток без нагрузки | 50 мА |
| Потребляемый ток при полной нагрузке | 1900 мА |
| Схема фильтра | Pi-network |
Эксплуатация и окружающая среда
| Параметр | Значение для MHB75-48S24 |
| Рабочая температура | -40…+100 °C, с тепловым отключением при 100 °C температуры корпуса |
| Рабочая влажность | 0–95% RH |
| Температура и влажность хранения | -55…+105 °C, 0–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…60 °C) |
| Материал корпуса | Алюминий |
Изоляция и безопасность
| Параметр | Значение для MHB75-48S24 |
| Изоляционное напряжение | Вход–выход: 1500 В DC; вход–корпус: 1500 В DC; выход–корпус: 1500 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, EAC TP TC 020/2011, EAC TP TC 004 для исполнения на вход 48 В |
ЭМС
| Параметр | Значение для MHB75-48S24 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class A с внешними компонентами, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 |
Функциональные возможности
| Параметр | Значение для MHB75-48S24 |
| Дистанционное включение/выключение | Есть, логика Positive Logic стандартно или Negative Logic опционально |
| Подстройка выходного напряжения | Есть, ±10% |
| Защита от перегрева | Тепловое отключение при 100 °C температуры корпуса |
Механические параметры
| Параметр | Значение для MHB75-48S24 |
| Габариты | 57.9 × 61 × 12.7 мм |
| Габариты в дюймах | 2.28" × 2.40" × 0.5" |
| Масса | 95 г |
| Крепление | Монтажные вставки M3 × 0.5 |
| Расположение выводов | Промышленный pinout Half-Brick |
Надёжность
| Параметр | Значение для MHB75-48S24 |
| MTBF | 1000 тыс. ч тип., MIL-HDBK-217F (25 °C) |
Подключение и выводы
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | R.C. |
| 3 | Корпус |
| 4 | -Vin |
| 5 | -Vout |
| 6 | -R.S. |
| 7 | Trim |
| 8 | +R.S. |
| 9 | +Vout |
Радио- и тепловые характеристики
| Параметр | Значение для MHB75-48S24 |
| Частота переключения, тип. | 300 кГц для входа 48 В |
| Эксплуатация без радиатора | Требуется соблюдение дерейтирования по тепловой кривой |
Рекомендованные внешние компоненты для ЭМС
| Компонент | Значение для MHB75-48S24 |
| C1 | 33 мкФ / 100 В, ESR < 0.46 Ом |
| C2 | 33 мкФ / 100 В, ESR < 0.46 Ом |
| C3 | 2200 пФ |
| L1 | 8.3 мкГн |
Упаковка
| Параметр | Значение |
| Стандартная упаковка | 1 EPE tray |
| Количество в tray | 12 шт. |
| Максимальное количество в коробке | 60 шт. |
| Масса 1 tray | 1.14 кг |
| Масса коробки | 7.2 кг |
| Размер коробки | L284.8 × W175.7 × H390.9 мм |
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 12, 24, 48 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, шунтированной керамическим конденсатором 1 мкФ и танталовым конденсатором 10 мкФ на выходе.
- Питание должно быть подключено к выводам +Vin и -Vin.
- Преобразователь рассматривается как компонент, устанавливаемый во внутреннее конечное изделие.
- Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС после установки данного компонента.
- Для руководства по проведению испытаний ЭМС следует обращаться к методике проверки компонентов источников питания.
Дополнительные сведения по дистанционному управлению: модуль поддерживает два варианта логики управления. Для Positive Logic логический низкий уровень на выводе R.C. относительно -Vin переводит выход в состояние выключения, а разомкнутая цепь — во включение. Для Negative Logic, обозначаемой суффиксом «N» в обозначении модели, состояния инвертированы.
Дополнительные сведения по подстройке выхода: в серии предусмотрена схема внешней подстройки выходного напряжения с использованием резистора между соответствующими выводами. Для 24 В исполнения применяются внутренние коэффициенты R1 = 42.215 кОм и R2 = 16.923 кОм для подстройки вверх, а также R1 = 430 кОм и R2 = 130 кОм для подстройки вниз.
