MP1K0-2K2KHXE
снят с производства

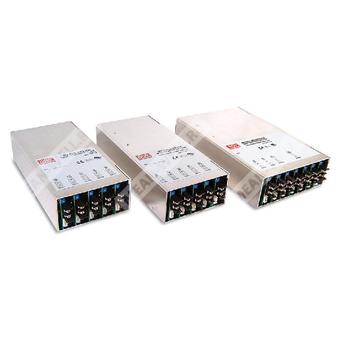

MP1K0-2K2KHXE - модульный источник питания с активной коррекцией коэффициента мощности и конфигурацией выходных модулей по заказу.
MP1K0-2K2KHXE — модульный AC/DC источник питания серии MP с встроенной активной коррекцией коэффициента мощности (PFC), универсальным входом и наборной архитектурой выходных модулей. По структуре обозначения это исполнение на базе платформы MP1K0 (1000 Вт, 7 слотов), а код 2K2K указывает на конкретную конфигурацию выходных напряжений модулей; окончание HXE относится к коду исполнения/опций согласно правилам номенклатуры серии.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| MP | Серия модульных источников питания с PFC |
| 1K0 | Платформа мощностью 1000 Вт, 7 слотов |
| 2 | Код параллельной работы / опции для платформы MP1K0 |
| K2K | Код выходной конфигурации модулей по таблице кодов напряжений |
| HXE | Код исполнения / вариант опции согласно таблице 1 |
Назначение
Источник предназначен для построения промышленной распределённой системы питания с возможностью выбора набора выходных напряжений, удалённого включения/выключения, дистанционного контроля, а также параллельной работы совместимых модулей.
Ключевые особенности
- Выбираемая конфигурация выходов.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Универсальный диапазон входного напряжения переменного и постоянного тока.
- Дистанционное управление каждым индивидуальным выходным модулем.
- Дистанционный сенс на каждом одноканальном модуле (MS-75, MS-150, MS-210, MS-300, MS-360).
- Дистанционная подстройка диапазона / V-Program для MS-210 и MS-360.
- Встроенная функция параллельной работы для MS-210, MS-300 и MS-360.
- Защита от короткого замыкания, перегрузки и перенапряжения для всех выходных модулей.
- Дополнительный вспомогательный выход 12 В для дистанционного управления.
- Охлаждение встроенным вентилятором постоянного тока с функцией аварии вентилятора.
Конфигурация и параметры серии
Для платформы MP1K0 в документе указаны следующие базовые параметры платформы:
| Параметр | Значение |
| Входное напряжение | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC при полной нагрузке |
| КПД | 84 % тип. |
| Пусковой ток | 20 А при 115 В AC, 40 А при 230 В AC |
| Ток утечки | < 1,5 мА при 240 В AC |
| Общая выходная мощность | 1000 Вт макс. |
Выходные модули, применимые к платформе MP1K0
Для исполнения MP1K0 предусмотрены следующие типы модулей:
| Тип модуля | Количество слотов | Максимальная мощность |
| Одноканальный MS-75 | 1 слот | 75 Вт |
| Одноканальный MS-150 | 1 слот | 150 Вт |
| Одноканальный MS-210 | 1 слот | 210 Вт |
| Одноканальный MS-300 | 2 слота | 300 Вт |
| Одноканальный MS-360 | 2 слота | 360 Вт |
| Двухканальный MD-100 | 1 слот | 100 Вт |
Выходные параметры модуля MS-75
| Параметр | Значение |
| Выходные исполнения | MS-75L, MS-75M, MS-75N, MS-75O, MS-75P, MS-75Q |
| Выходное напряжение | 3,3 В; 5 В; 12 В; 15 В; 24 В; 48 В |
| Номинальный ток | 15 А; 15 А; 6,3 А; 5 А; 3,2 А; 1,6 А |
| Диапазон регулировки тока | 0 ~ 15 А; 0 ~ 15 А; 0 ~ 6,3 А; 0 ~ 5 А; 0 ~ 3,2 А; 0 ~ 1,6 А |
| Пиковая нагрузка | 17,3 А; 17,3 А; 7,3 А; 5,8 А; 3,7 А; 1,8 А |
| Номинальная мощность | 49,5 Вт; 75 Вт; 75,6 Вт; 75 Вт; 76,8 Вт; 76,8 Вт |
| Пульсации и шум | 80 мВп-п; 80 мВп-п; 150 мВп-п; 150 мВп-п; 150 мВп-п; 250 мВп-п |
| Диапазон подстройки напряжения | 2,6 ~ 4 В; 4 ~ 6 В; 9 ~ 13,2 В; 13,2 ~ 16,8 В; 20 ~ 26,4 В; 40 ~ 53 В |
| Допуск по напряжению | ±2,0 %; ±2,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 % |
| Линейная стабилизация | ±0,5 %; ±0,5 %; ±0,3 %; ±0,3 %; ±0,2 %; ±0,2 % |
| Стабилизация по нагрузке | ±1,0 %; ±1,0 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 % |
| Время установки, нарастания, удержания | 1500 мс, 50 мс, 20 мс при полной нагрузке |
| Перегрузка | 116 ~ 150 % от номинальной выходной мощности |
| Перенапряжение | 4,1 ~ 5 В; 6,1 ~ 7,5 В; 13,3 ~ 18 В; 16,9 ~ 22 В; 26,5 ~ 35 В; 53,1 ~ 60 В |
| Защита | Отключение выходного напряжения с последующим повторным включением; ограничение тока с автоматическим восстановлением после устранения неисправности |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В или разомкнуто — ВКЛ; RC+/RC-: 4 ~ 12 В — ВЫКЛ |
Выходные параметры модуля MS-150
| Параметр | Значение |
| Выходные исполнения | MS-150A, MS-150B, MS-150C, MS-150D, MS-150E, MS-150F, MS-150G, MS-150H, MS-150I, MS-150J, MS-150K |
| Выходное напряжение | 2 В; 3,3 В; 5 В; 7,5 В; 12 В; 15 В; 18 В; 24 В; 27 В; 33 В; 48 В |
| Номинальный ток | 25 А; 25 А; 25 А; 18 А; 13 А; 10 А; 8,5 А; 6,5 А; 5,8 А; 4,7 А; 3,2 А |
| Диапазон тока | 0 ~ 25 А; 0 ~ 25 А; 0 ~ 25 А; 0 ~ 18 А; 0 ~ 13 А; 0 ~ 10 А; 0 ~ 8,5 А; 0 ~ 6,5 А; 0 ~ 5,8 А; 0 ~ 4,7 А; 0 ~ 3,2 А |
| Пиковая нагрузка | 30 А; 30 А; 30 А; 20,7 А; 15 А; 11,5 А; 9,8 А; 7,5 А; 6,7 А; 5,4 А; 3,68 А |
| Номинальная мощность | 50 Вт; 82,5 Вт; 125 Вт; 135 Вт; 156 Вт; 150 Вт; 153 Вт; 156 Вт; 156,6 Вт; 155,1 Вт; 153,6 Вт |
| Пульсации и шум | 50 мВп-п; 80 мВп-п; 80 мВп-п; 100 мВп-п; 100 мВп-п; 100 мВп-п; 100 мВп-п; 100 мВп-п; 100 мВп-п; 100 мВп-п; 100 мВп-п |
| Диапазон подстройки напряжения | 1,6 ~ 2,6 В; 2,6 ~ 4 В; 4 ~ 6 В; 6 ~ 9 В; 9 ~ 13,2 В; 13,2 ~ 16,8 В; 16,8 ~ 20 В; 20 ~ 26,4 В; 25 ~ 31 В; 30 ~ 40 В; 40 ~ 53 В |
| Допуск по напряжению | ±3,0 %; ±3,0 %; ±3,0 %; ±3,0 %; ±2,0 %; ±2,0 %; ±2,0 %; ±2,0 %; ±1,0 %; ±1,0 %; ±1,0 % |
| Линейная стабилизация | ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 % |
| Стабилизация по нагрузке | ±2,0 %; ±2,0 %; ±2,0 %; ±2,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 % |
| Время установки, нарастания, удержания | 1500 мс, 50 мс, 20 мс при полной нагрузке |
| Перегрузка | 121 ~ 150 % от номинальной выходной мощности |
| Перенапряжение | 2,7 ~ 4 В; 3 ~ 4 В; 4,1 ~ 5 В; 6,1 ~ 7,5 В; 9,1 ~ 11,2 В; 13,3 ~ 18 В; 16,9 ~ 22 В; 20,1 ~ 26 В; 26,5 ~ 35 В; 31,1 ~ 39 В; 40,1 ~ 48 В |
| Защита | Отключение выходного напряжения с последующим повторным включением; ограничение тока с автоматическим восстановлением после устранения неисправности |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В или разомкнуто — ВКЛ; RC+/RC-: 4 ~ 12 В — ВЫКЛ |
Выходные параметры модулей MS-210
| Параметр | Значение |
| Выходные исполнения | MS-210-1A ... MS-210-1K |
| Выходное напряжение | 2 В; 3,3 В; 5 В; 7,5 В; 12 В; 15 В; 18 В; 24 В; 27 В; 33 В; 48 В |
| Номинальный ток | 35 А; 35 А; 35 А; 28 А; 17,5 А; 14 А; 11,6 А; 8,75 А; 7,8 А; 6,4 А; 4,4 А |
| Диапазон тока | 0 ~ 35 А; 0 ~ 35 А; 0 ~ 35 А; 0 ~ 28 А; 0 ~ 17,5 А; 0 ~ 14 А; 0 ~ 11,6 А; 0 ~ 8,75 А; 0 ~ 7,8 А; 0 ~ 6,4 А; 0 ~ 4,4 А |
| Пиковая нагрузка | 38,5 А; 38,5 А; 38,5 А; 32,2 А; 20,1 А; 16,1 А; 13,4 А; 10,1 А; 9 А; 7,4 А; 5,1 А |
| Номинальная мощность | 70 Вт; 115,5 Вт; 175 Вт; 210 Вт; 210 Вт; 210 Вт; 208,8 Вт; 210,6 Вт; 211,2 Вт; 211,2 Вт; 211,2 Вт |
| Пульсации и шум | 50 мВп-п; 80 мВп-п; 80 мВп-п; 100 мВп-п; 150 мВп-п; 150 мВп-п; 150 мВп-п; 150 мВп-п; 150 мВп-п; 150 мВп-п; 150 мВп-п |
| Диапазон подстройки напряжения | 1,6 ~ 2,6 В; 2,6 ~ 4 В; 4 ~ 6 В; 6 ~ 9 В; 9 ~ 13,2 В; 13,2 ~ 18 В; 16,8 ~ 20 В; 20,1 ~ 26 В; 25 ~ 31 В; 30 ~ 40 В; 40 ~ 53 В |
| Допуск по напряжению | ±3,0 %; ±2,0 %; ±2,0 %; ±2,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 % |
| Линейная стабилизация | ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 % |
| Стабилизация по нагрузке | ±2,0 %; ±2,0 %; ±2,0 %; ±2,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 % |
| Время установки, нарастания, удержания | 1500 мс, 50 мс, 20 мс при полной нагрузке |
| Перегрузка | 110 ~ 135 % или 116 ~ 150 % от номинальной выходной мощности в зависимости от исполнения |
| Перенапряжение | 2,7 ~ 4 В; 3 ~ 4 В; 4,1 ~ 5 В; 6,1 ~ 7,5 В; 9,1 ~ 11,2 В; 13,3 ~ 18 В; 16,9 ~ 22 В; 20,1 ~ 26 В; 26,5 ~ 35 В; 31,1 ~ 39 В; 40,1 ~ 53 В |
| Защита | Отключение выходного напряжения с последующим повторным включением; ограничение тока с автоматическим восстановлением после устранения неисправности |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В или разомкнуто — ВКЛ; RC+/RC-: 4 ~ 12 В — ВЫКЛ |
Выходные параметры модулей MS-300
| Параметр | Значение |
| Выходные исполнения | MS-300-2A ... MS-300-2K |
| Выходное напряжение | 2 В; 3,3 В; 5 В; 7,5 В; 12 В; 15 В; 18 В; 24 В; 27 В; 33 В; 48 В |
| Номинальный ток | 50 А; 50 А; 50 А; 40 А; 25 А; 20 А; 16,7 А; 12,5 А; 11,2 А; 9,1 А; 6,3 А |
| Диапазон тока | 0 ~ 50 А; 0 ~ 50 А; 0 ~ 50 А; 0 ~ 40 А; 0 ~ 25 А; 0 ~ 20 А; 0 ~ 16,7 А; 0 ~ 12,5 А; 0 ~ 11,2 А; 0 ~ 9,1 А; 0 ~ 6,3 А |
| Пиковая нагрузка | 57,5 А; 57,5 А; 57,5 А; 46 А; 29 А; 23 А; 19,2 А; 14,4 А; 12,9 А; 10,5 А; 7,2 А |
| Номинальная мощность | 100 Вт; 165 Вт; 250 Вт; 300 Вт; 300 Вт; 300 Вт; 300,6 Вт; 300 Вт; 302,4 Вт; 303,0 Вт; 302,4 Вт |
| Пульсации и шум | 80 мВп-п; 80 мВп-п; 80 мВп-п; 100 мВп-п; 150 мВп-п; 150 мВп-п; 150 мВп-п; 150 мВп-п; 150 мВп-п; 250 мВп-п; 300 мВп-п |
| Диапазон подстройки напряжения | 1,6 ~ 2,6 В; 2,6 ~ 4 В; 4 ~ 6 В; 6 ~ 9 В; 9 ~ 13,2 В; 13,2 ~ 18 В; 16,8 ~ 20 В; 20,1 ~ 26 В; 25 ~ 31 В; 31 ~ 39 В; 40 ~ 53 В |
| Допуск по напряжению | ±3,0 %; ±2,0 %; ±2,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±0,5 % |
| Линейная стабилизация | ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,3 %; ±0,3 %; ±0,3 %; ±0,2 %; ±0,2 %; ±0,2 %; ±0,2 % |
| Стабилизация по нагрузке | ±2,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,5 %; ±0,2 %; ±0,2 %; ±0,2 % |
| Время установки, нарастания, удержания | 1500 мс, 50 мс, 20 мс при полной нагрузке |
| Перегрузка | 116 ~ 150 % от номинальной выходной мощности |
| Перенапряжение | 3 ~ 4 В; 4,1 ~ 5 В; 6,1 ~ 7,5 В; 9,1 ~ 11,2 В; 13,3 ~ 18 В; 16,9 ~ 22 В; 20,1 ~ 26 В; 26,5 ~ 35 В; 31,1 ~ 39 В; 40,1 ~ 48 В; 53,1 ~ 60 В |
| Защита | Отключение выходного напряжения с последующим повторным включением; ограничение тока с автоматическим восстановлением после устранения неисправности |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В или разомкнуто — ВКЛ; RC+/RC-: 4 ~ 12 В — ВЫКЛ |
Выходные параметры модуля MD-100
| Параметр | Значение |
| Выходные исполнения | MD-100R, MD-100S, MD-100T, MD-100U, MD-100V, MD-100W, MD-100X |
| Каналы | Два изолированных выхода |
| Выходные напряжения | 5 В / 5 В; 5 В / 12 В; 5 В / 15 В; 24 В / 15 В; 5 В / 24 В; 12 В / 12 В; 15 В / 15 В |
| Номинальный ток | 10 А / 8 А; 10 А / 4,2 А; 10 А / 3,4 А; 5 А / 4 А; 10 А / 2,5 А; 8 А / 3,4 А; 5 А / 4,7 А |
| Диапазон тока | 2 ~ 10 А / 0 ~ 8 А; 2 ~ 10 А / 0 ~ 5,8 А; 2 ~ 10 А / 0 ~ 4,7 А; 0,5 ~ 3 А / 1 ~ 4,7 А; 0 ~ 4,7 А; 0 ~ 5 А / 0 ~ 5,8 А; 0 ~ 4,7 А / 0 ~ 4,7 А |
| Номинальная мощность | 90 Вт; 100,4 Вт; 101 Вт; 100 Вт; 100,5 Вт |
| Пульсации и шум | 100 мВп-п; 100 мВп-п; 100 мВп-п; 150 мВп-п; 100 мВп-п; 150 мВп-п; 200 мВп-п; 150 мВп-п; 150 мВп-п |
| Диапазон подстройки напряжения | 4,75 ~ 5,5 В; 11,4 ~ 13,2 В; 14,2 ~ 16,5 В; 22,8 ~ 26,4 В; 4,75 ~ 5,5 В; 14,2 ~ 16,5 В; 14,2 ~ 16,5 В |
| Допуск по напряжению | ±3,0 %; ±3,0 %; ±3,0 %; ±3,0 %; ±3,0 %; ±3,0 %; ±2,0 % |
| Линейная стабилизация | ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±1,0 %; ±0,5 % |
| Стабилизация по нагрузке | ±2,0 %; ±2,0 %; ±2,0 %; ±2,0 %; ±2,0 %; ±2,0 %; ±1,0 % |
| Время установки, нарастания, удержания | 1500 мс, 50 мс, 20 мс при полной нагрузке |
| Перегрузка | 105 ~ 150 % от номинальной выходной мощности |
| Перенапряжение | 5,6 ~ 7,2 В; 13,3 ~ 17 В; 16,6 ~ 22 В; 26,5 ~ 34 В |
| Защита | Отключение выходного напряжения с последующим повторным включением; ограничение тока с автоматическим восстановлением после устранения неисправности |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В или разомкнуто — ВКЛ; RC+/RC-: 4 ~ 12 В — ВЫКЛ |
| Примечание по регулировке | При увеличении выходного напряжения допустимо снижение номинального тока, чтобы не превышать суммарную номинальную мощность для обоих выходов |
Функции управления
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В или короткое замыкание — ВКЛ; RC+/RC-: 4 ~ 12 В или разомкнуто — ВЫКЛ |
| Вспомогательное питание | 12 В / 0,1 А, только для дистанционного включения/выключения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Изоляционное сопротивление | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-1; industrial level, criteria A; EAC TP TC 020 |
Габариты и масса
| Параметр | Значение |
| Габариты MP450 | 254 × 127 × 63,5 мм |
| Габариты MP650 | 278 × 127 × 63,5 мм |
| Габариты MP1K0 | 278 × 177,8 × 63,5 мм |
| Масса MP450 | 1,8 кг тип. |
| Масса MP650 | 2,16 кг тип. |
| Масса MP1K0 | 3 кг тип. |
Упаковка
| Параметр | Значение |
| MP450 | 6 шт. / 11,8 кг / 1,25 куб. фута |
| MP650 | 6 шт. / 14 кг / 1,34 куб. фута |
| MP1K0 | 6 шт. / 19 кг / 1,74 куб. фута |
MTBF
| Платформа | MTBF |
| 450 Вт | 2257,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 225,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| 650 Вт | 2135,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| 1000 Вт | 1793 тыс. ч минимум по Telcordia SR-332 (Bellcore); 239,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
| № | Текст |
| 1 | Для MP450 и MP650 значения зависят от установленных выходных модулей. Для MP1K0 — от установленных выходных модулей согласно таблице конфигураций. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Максимальный коэффициент заполнения 35 % в пределах каждых 10 секунд. Средняя выходная мощность не должна превышать номинальную. |
| 5 | Источники питания рассматриваются как компоненты для установки в конечное оборудование. Испытания ЭМС выполнялись на металлической плите 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие ЭМС. |
| 6 | При увеличении выходного напряжения до более высокого уровня номинальный ток должен быть снижен так, чтобы суммарная мощность по обоим выходам не превышала номинальную; это относится только к MD-100. |
| 7 | Поправка температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
