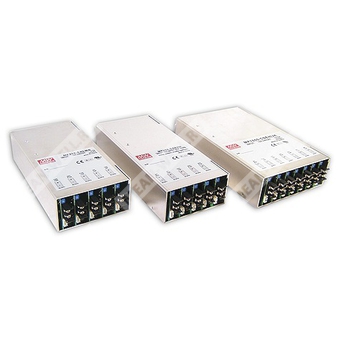

MP450-E - модульный источник питания 450 Вт с активной коррекцией коэффициента мощности и конфигурируемыми выходами.
Расшифровка партномера
| Партномер |
Расшифровка |
| MP |
Серия модульных источников питания Mean Well |
| 450 |
Номинальная выходная мощность 450 Вт |
| E |
Код выходного модуля: 12 В |
Общее описание
MP450-E относится к серии модульных источников питания MP серии с активной коррекцией коэффициента мощности. Конструкция предусматривает установку нескольких выходных модулей, что позволяет формировать требуемую конфигурацию напряжений и токов в пределах допустимой мощности корпуса. Для базовой платформы MP450 доступны варианты с 5 слотами.
Источник рассчитан на работу от универсальной сети переменного тока или от источника постоянного тока в широком диапазоне входных напряжений. Предусмотрены функции дистанционного включения/выключения, защита по перегрузке, перенапряжению и короткому замыканию, а также встроенное охлаждение вентилятором с функцией аварии вентилятора.
Ключевые особенности
- Вариативная конфигурация выходных напряжений за счет сменных модулей.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Универсальный вход переменного тока полного диапазона.
- Дистанционное управление для каждого выходного модуля.
- Дистанционная обратная связь по напряжению для одиночных выходных модулей MS-75, MS-150, MS-210, MS-300, MS-360.
- Дистанционная регулировка диапазона напряжения для модулей MS-210 и MS-360.
- Встроенная параллельная работа для модулей MS-210, MS-300 и MS-360.
- Защита всех выходных модулей от короткого замыкания, перегрузки и перенапряжения.
- Дополнительный вспомогательный выход 12 В / 0,1 А для дистанционного управления.
- Охлаждение встроенным вентилятором постоянного тока с функцией сигнала аварии вентилятора.
- Конструктив для промышленного применения.
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85…264 В переменного тока, 120…370 В постоянного тока |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности |
PF более 0,95 при 230 В переменного тока; PF более 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД |
82,5% тип. для PFC-450 |
| Входной ток |
9 А при 115 В переменного тока; 4,5 А при 230 В переменного тока |
| Пусковой ток |
25 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Ток утечки |
Менее 1,5 мА при 240 В переменного тока |
Выход
| Параметр |
Значение |
| Номинальная мощность корпуса |
450 Вт максимум |
| Тип платформы |
5 слотов |
| Опорный код выходного модуля для MP450-E |
E |
| Номинальное напряжение модуля по коду E |
12 В |
| Доступный ток по коду E |
25 А |
| Диапазон тока по коду E |
0…25 А |
| Пиковая нагрузка по коду E |
30 А |
| Номинальная мощность по коду E |
150 Вт |
| Пульсации и шум по коду E |
150 мВ п-п |
| Диапазон подстройки напряжения по коду E |
9…13,2 В |
| Допуск напряжения по коду E |
±1,0% |
| Линейная стабилизация по коду E |
±0,5% |
| Стабилизация по нагрузке по коду E |
±0,5% |
| Время установки, нарастания и удержания |
1500 мс, 50 мс, 20 мс при полной нагрузке |
Защита
| Параметр |
Значение |
| Перегрузка |
116…150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Отключение выходного напряжения, повторное включение для восстановления |
| Перенапряжение |
2,7…4 В; 4,1…5 В; 6,1…7,5 В; 9,1…11,2 В; 13,3…18 В; 16,9…22 В; 20,1…26 В; 26,5…35 В; 31,1…39 В; 40,1…48 В; 53,1…60 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, повторное включение для восстановления |
| Тип ограничения тока |
Постояннотоковое ограничение с автоматическим восстановлением после устранения неисправности |
Функции
| Параметр |
Значение |
| Дистанционное управление |
RC+/RC-: 0…0,8 В или короткое замыкание — включено; RC+/RC-: 4…12 В или разомкнуто — выключено |
| Вспомогательное питание |
12 В / 0,1 А, только для дистанционного включения/выключения |
| Работа в параллельном режиме |
Для модулей MS-210, MS-300, MS-360 |
| Дистанционная обратная связь |
Для одиночных модулей MS-75, MS-150, MS-210, MS-300, MS-360 |
| Дистанционная подстройка / V-Program |
Для MS-210 и MS-360 |
| Ограничение по числу параллельно работающих блоков |
5 для MS-210; 3 для MS-300/360 |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая температура |
-20…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции |
100 МОм между I/P-O/P, I/P-FG, O/P-FG при 500 В DC, 25 °C, 70% RH |
Нормативы безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-1, уровень light industry, критерий A, EAC TP TC 020 |
Габаритные размеры и масса
| Параметр |
Значение |
| Размеры корпуса |
254 × 127 × 63,5 мм |
| Масса изделия |
1,8 кг тип. |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
6 шт. |
| Масса упаковки |
11,8 кг |
| Объем упаковки |
1,25 CUFT |
Надежность
| Параметр |
Значение |
| MTBF |
2257,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 225,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Примечания
| 1 |
Для MP450 значение характеристик зависит от установленных выходных модулей. Значения в спецификации по эффективности относятся к конфигурации модулей по приведенному составу. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает установочный допуск, линейную и нагрузочную стабилизацию. |
| 4 |
Максимальный коэффициент заполнения 35% в течение каждого 10-секундного интервала. Средняя выходная мощность не должна превышать номинальную. |
| 5 |
Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполняются на металлической плате 720 × 360 мм толщиной 1 мм. |
| 6 |
При повышении выходного напряжения ток должен быть снижён так, чтобы не превышалась суммарная номинальная мощность для обоих выходов. |
| 7 |
Снижение допустимой мощности по температуре окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
Сведения о конфигурации серии
| Платформа |
Конфигурация |
| MP450 |
5 слотов |
| MP650 |
5 слотов |
| MP1K0 |
7 слотов |
Назначение
MP450-E применяется в составе промышленной электроники и систем питания, где требуется конфигурируемый многоканальный источник с фиксируемыми выходными модулями, дистанционным управлением и встроенной защитой по всем основным аварийным режимам.
