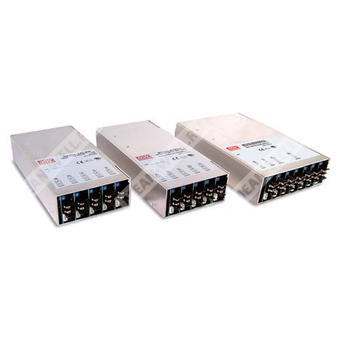

MP450-MP2H# - модульный источник питания 450 Вт с активным PFC и конфигурируемым выходом.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| MP450 |
Базовая серия |
Модульный источник питания семейства MP, номинальная мощность 450 Вт |
| M |
Тип конфигурации |
Серия модульного источника питания с выбираемой конфигурацией выходов |
| P |
Семейство |
MP series |
| 2H |
Выходной модуль |
2-slot конфигурация с выходом 24 В |
| # |
Дополнительный код |
Параллельный или опционный код, для данной модели значение определяется таблицей параллельных кодов |
Назначение и особенности
MP450-MP2H# представляет собой модульный импульсный источник питания с активной коррекцией коэффициента мощности, предназначенный для построения промышленного оборудования с индивидуально настраиваемыми выходными напряжениями и токами. Конфигурация определяется установкой соответствующих модулей в слоты корпуса.
Основные свойства
- Выбираемая конфигурация выходного напряжения и мощности.
- Встроенная активная коррекция коэффициента мощности.
- Универсальный диапазон входного напряжения переменного тока и постоянного тока.
- Удалённое управление каждым отдельным выходным модулем.
- Удалённая компенсация падения напряжения на выходе для одно-выходных модулей.
- Удалённая подстройка выходного напряжения и V-program для модулей MS-210 и MS-360.
- Встроенная функция параллельной работы для MS-210, MS-300 и MS-360.
- Защита от короткого замыкания, перегрузки и перенапряжения на всех выходных модулях.
- Дополнительный вспомогательный выход 12 В для цепей дистанционного управления.
- Охлаждение встроенным вентилятором постоянного тока с функцией аварии вентилятора.
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85–264 В переменного тока; 120–370 В постоянного тока |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
PF > 0,95 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД |
82,5 % тип. для 450 Вт |
| Потребляемый ток |
6,3 А при 115 В переменного тока; 3,2 А при 230 В переменного тока |
| Пусковой ток |
25 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Ток утечки |
< 1,5 мА при 240 В переменного тока |
Выход
Модель по партномеру: MP450-MP2H# соответствует конфигурации 2-slot Single output (300 Вт max.) MS-300 с выходом 24 В.
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Код выходного напряжения |
H |
| Номинальный ток |
12,5 А |
| Диапазон регулировки тока |
0–12,5 А |
| Пиковая нагрузка |
14,4 А |
| Номинальная мощность модуля |
300,6 Вт |
| Пульсации и шум |
150 мВп-п |
| Диапазон регулировки напряжения |
20,1–26 В |
| Допуск по выходному напряжению |
±1,0 % |
| Линейная стабилизация |
±0,5 % |
| Нагрузкавая стабилизация |
±1,0 % |
| Время установки, нарастания и удержания |
1500 мс, 50 мс, 20 мс при полной нагрузке |
Защита
| Параметр |
Значение |
| Перегрузка |
116–150 % от номинальной выходной мощности |
| Тип защиты от перегрузки |
Отключение выходного напряжения с повторным включением для восстановления |
| Перенапряжение |
26,5–31 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с повторным включением для восстановления |
| Режим ограничения тока |
Режим постоянного тока, автоматическое восстановление после устранения неисправности |
Функции
| Параметр |
Значение |
| Удалённое блокирование |
RC+/RC-: 0–0,8 В или OPEN — включено; RC+/RC-: 4–12 В — выключено |
| Вспомогательное питание |
12 В / 0,1 А, только для дистанционного управления |
Выходные модули семейства
1 слот, одно выходное напряжение, 150 Вт — MS-150
| Код |
Напряжение |
Номинальный ток |
Диапазон тока |
Пиковая нагрузка |
Номинальная мощность |
Пульсации и шум |
Диапазон регулировки напряжения |
Допуск |
| MS-150B |
3,3 В |
25 А |
0–25 А |
30 А |
50 Вт |
50 мВп-п |
2,7–4 В |
±3,0 % |
| MS-150C |
5 В |
25 А |
0–25 А |
38,5 А |
82,5 Вт |
80 мВп-п |
4,1–6 В |
±2,0 % |
| MS-150D |
7,5 В |
18 А |
0–18 А |
30 А |
135 Вт |
100 мВп-п |
6,1–9 В |
±2,0 % |
| MS-150E |
12 В |
13 А |
0–13 А |
20,7 А |
156 Вт |
150 мВп-п |
9,1–13,2 В |
±1,0 % |
| MS-150F |
15 В |
10 А |
0–10 А |
15 А |
150 Вт |
150 мВп-п |
13,3–18 В |
±1,0 % |
| MS-150G |
18 В |
9,5 А |
0–9,5 А |
11,5 А |
153 Вт |
150 мВп-п |
16,9–22 В |
±1,0 % |
| MS-150H |
24 В |
6,5 А |
0–6,5 А |
9,8 А |
156 Вт |
150 мВп-п |
20,1–26,4 В |
±1,0 % |
| MS-150I |
27 В |
5,8 А |
0–5,8 А |
7,5 А |
156,6 Вт |
150 мВп-п |
25–31 В |
±1,0 % |
| MS-150J |
33 В |
4,7 А |
0–4,7 А |
6,7 А |
155,1 Вт |
200 мВп-п |
30–40 В |
±0,5 % |
| MS-150K |
48 В |
3,2 А |
0–3,2 А |
3,68 А |
153,6 Вт |
250 мВп-п |
40–53 В |
±0,5 % |
1 слот, одно выходное напряжение, 210 Вт — MS-210
| Код |
Напряжение |
Номинальный ток |
Диапазон тока |
Пиковая нагрузка |
Номинальная мощность |
Пульсации и шум |
Диапазон регулировки напряжения |
Допуск |
| MS-210-1A |
2 В |
35 А |
0–35 А |
38,5 А |
70 Вт |
80 мВп-п |
1,6–2,6 В |
±3,0 % |
| MS-210-1B |
3,3 В |
35 А |
0–35 А |
38,5 А |
115,5 Вт |
80 мВп-п |
2,6–4 В |
±2,0 % |
| MS-210-1C |
5 В |
35 А |
0–35 А |
38,5 А |
175 Вт |
80 мВп-п |
4–6 В |
±2,0 % |
| MS-210-1D |
7,5 В |
28 А |
0–28 А |
32,2 А |
210 Вт |
100 мВп-п |
6–9 В |
±1,0 % |
| MS-210-1E |
12 В |
17,5 А |
0–17,5 А |
20,7 А |
210 Вт |
150 мВп-п |
9,1–13,2 В |
±1,0 % |
| MS-210-1F |
15 В |
14 А |
0–14 А |
16,9 А |
210 Вт |
150 мВп-п |
13,3–18 В |
±1,0 % |
| MS-210-1G |
18 В |
11,6 А |
0–11,6 А |
14,4 А |
208,8 Вт |
150 мВп-п |
16,9–22 В |
±0,5 % |
| MS-210-1H |
24 В |
8,75 А |
0–8,75 А |
10,1 А |
210,6 Вт |
150 мВп-п |
20,1–26 В |
±0,5 % |
| MS-210-1I |
27 В |
7,8 А |
0–7,8 А |
9 А |
210 Вт |
150 мВп-п |
26,5–35 В |
±0,5 % |
| MS-210-1J |
33 В |
6,4 А |
0–6,4 А |
7,4 А |
211,2 Вт |
200 мВп-п |
31–39 В |
±0,5 % |
| MS-210-1K |
48 В |
4,4 А |
0–4,4 А |
5,1 А |
211,2 Вт |
250 мВп-п |
40–53 В |
±0,5 % |
2 слота, одно выходное напряжение, 300 Вт — MS-300
| Код |
Напряжение |
Номинальный ток |
Диапазон тока |
Пиковая нагрузка |
Номинальная мощность |
Пульсации и шум |
Диапазон регулировки напряжения |
Допуск |
| MS-300-2A |
2 В |
50 А |
0–50 А |
57,5 А |
100 Вт |
80 мВп-п |
1,6–2,6 В |
±3,0 % |
| MS-300-2B |
3,3 В |
50 А |
0–50 А |
57,5 А |
165 Вт |
80 мВп-п |
2,6–4 В |
±2,0 % |
| MS-300-2C |
5 В |
50 А |
0–50 А |
57,5 А |
250 Вт |
80 мВп-п |
4–6 В |
±2,0 % |
| MS-300-2D |
7,5 В |
40 А |
0–40 А |
46 А |
300 Вт |
100 мВп-п |
6–9 В |
±1,0 % |
| MS-300-2E |
12 В |
25 А |
0–25 А |
29 А |
300 Вт |
150 мВп-п |
9,1–13,2 В |
±1,0 % |
| MS-300-2F |
15 В |
20 А |
0–20 А |
23 А |
300 Вт |
150 мВп-п |
13,3–18 В |
±1,0 % |
| MS-300-2G |
18 В |
16,7 А |
0–16,7 А |
19,2 А |
300,6 Вт |
150 мВп-п |
16,8–20 В |
±1,0 % |
| MS-300-2H |
24 В |
12,5 А |
0–12,5 А |
14,4 А |
300 Вт |
150 мВп-п |
20,1–26 В |
±1,0 % |
| MS-300-2I |
27 В |
11,2 А |
0–11,2 А |
12,9 А |
300,3 Вт |
200 мВп-п |
25–31 В |
±1,0 % |
| MS-300-2J |
33 В |
9,5 А |
0–9,5 А |
10,5 А |
303 Вт |
200 мВп-п |
31–39 В |
±1,0 % |
| MS-300-2K |
48 В |
6,3 А |
0–6,3 А |
7,2 А |
302,4 Вт |
300 мВп-п |
40–53 В |
±0,5 % |
2 слота, одно выходное напряжение, 360 Вт — MS-360
| Код |
Напряжение |
Номинальный ток |
Диапазон тока |
Пиковая нагрузка |
Номинальная мощность |
Пульсации и шум |
Диапазон регулировки напряжения |
Допуск |
| MS-360-3A |
2 В |
60 А |
0–60 А |
69 А |
120 Вт |
80 мВп-п |
1,6–2,6 В |
±3,0 % |
| MS-360-3B |
3,3 В |
60 А |
0–60 А |
69 А |
198 Вт |
100 мВп-п |
2,6–4 В |
±2,0 % |
| MS-360-3C |
5 В |
60 А |
0–60 А |
69 А |
300 Вт |
100 мВп-п |
4–6 В |
±2,0 % |
| MS-360-3D |
7,5 В |
48 А |
0–48 А |
55,2 А |
360 Вт |
100 мВп-п |
6–9 В |
±1,0 % |
| MS-360-3E |
12 В |
30 А |
0–30 А |
34,5 А |
360 Вт |
150 мВп-п |
9,1–13,2 В |
±1,0 % |
| MS-360-3F |
15 В |
24 А |
0–24 А |
27,6 А |
360 Вт |
150 мВп-п |
13,2–16,8 В |
±1,0 % |
| MS-360-3G |
18 В |
20 А |
0–20 А |
23 А |
361,8 Вт |
150 мВп-п |
15,6–20 В |
±0,5 % |
| MS-360-3H |
24 В |
15 А |
0–15 А |
17,3 А |
360 Вт |
150 мВп-п |
20–26 В |
±0,5 % |
| MS-360-3I |
27 В |
13,4 А |
0–13,4 А |
15,5 А |
360 Вт |
200 мВп-п |
25–31 В |
±0,5 % |
| MS-360-3J |
33 В |
11 А |
0–11 А |
12,7 А |
363 Вт |
200 мВп-п |
30–40 В |
±0,5 % |
| MS-360-3K |
48 В |
7,5 А |
0–7,5 А |
8,7 А |
360 Вт |
300 мВп-п |
40–53 В |
±0,5 % |
1 слот, изолированный двухвыходной модуль, 100 Вт — MD-100
| Код |
Выход 1 |
Выход 2 |
Номинальный ток |
Диапазон тока |
Номинальная мощность |
Пульсации и шум |
Диапазон регулировки напряжения |
Допуск |
| MD-100R |
5 В |
5 В |
10 А |
2–10 А |
90 Вт |
100 мВп-п |
4,75–5,5 В |
±3,0 % |
| MD-100S |
5 В |
5 В |
8 А |
0–8 А |
100,4 Вт |
100 мВп-п |
4,75–5,5 В |
±3,0 % |
| MD-100T |
5 В |
5 В |
10 А |
2–10 А |
101 Вт |
100 мВп-п |
4,75–5,5 В |
±3,0 % |
| MD-100U |
12 В |
5 В |
4,2 А |
0–5,8 А |
100 Вт |
150 мВп-п |
11,4–13,2 В |
±3,0 % |
| MD-100V |
5 В |
12 В |
10 А |
2–10 А |
100,5 Вт |
100 мВп-п |
4,75–5,5 В |
±3,0 % |
| MD-100W |
15 В |
24 В |
3,4 А |
0–4,7 А |
100,8 Вт |
150 мВп-п |
14,2–16,5 В |
±3,0 % |
| MD-100X |
24 В |
15 В |
2,5 А |
0,5–3 А |
100,8 Вт |
200 мВп-п |
22,8–26,4 В |
±3,0 % |
Параллельная работа
| Модель |
Код |
Слоты, допустимые для параллельной работы |
| MS-300/360 |
X |
Нет параллельной функции |
| MS-300/360 |
1 |
Слот 1 и слот 3 |
| MS-300/360 |
2 |
Слот 2 и слот 4 |
| MS-300/360 |
3 |
Слот 3 и слот 5 |
| MS-300/360 |
4 |
Слот 4 и слот 6 |
| MS-300/360 |
5 |
Слот 1, 3 и 5 |
| MS-300/360 |
6 |
Слот 2, 4 и 6 |
| MS-210 |
7 |
Слот 1 и слот 2 |
| MS-210 |
8 |
Слот 1, 3 и 2, 4 |
| MS-210 |
9 |
Слот 1, 3 и 2, 4 |
Условия окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-20…+70 °C |
| Рабочая влажность |
20–90 % RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент |
±0,03 %/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение |
Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; BS EN/EN61000-6-1; light industry level, criteria A; EAC TP TC 020 |
МТBF
| Модель |
Наработка на отказ |
| 450 Вт |
2257,3 тыс. ч, Telcordia SR-332 (Bellcore); 225,9 тыс. ч, MIL-HDBK-217F (25 °C) |
| 650 Вт |
2135,5 тыс. ч, Telcordia SR-332 (Bellcore); 292 тыс. ч, MIL-HDBK-217F (25 °C) |
| 1000 Вт |
1793 тыс. ч, Telcordia SR-332 (Bellcore); 239,8 тыс. ч, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Модель |
Размеры |
Масса |
| PFC-450 |
254 × 127 × 63,5 мм |
1,8 кг тип. |
| PFC-650 |
278 × 127 × 63,5 мм |
2,16 кг тип. |
| PFC-1000 |
278 × 177,8 × 63,5 мм |
3 кг тип. |
Упаковка
| Модель |
Количество в коробке |
Масса упаковки |
Объём упаковки |
| PFC-450 |
6 шт. |
11,8 кг |
1,25 куб. фута |
| PFC-650 |
6 шт. |
14 кг |
1,34 куб. фута |
| PFC-1000 |
6 шт. |
19 кг |
1,74 куб. фута |
Примечания
- Для MP450 значение меняется при установке различных выходных модулей. КПД в спецификации относится к комбинации модулей по таблице применимости.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно соединёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию.
- Пиковая нагрузка допускается с коэффициентом заполнения 35 % максимум в течение каждого 10-секундного интервала. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование.
- Если выходное напряжение увеличено до более высокого уровня, ток должен быть уменьшен до значения, обеспечивающего соблюдение суммарной номинальной мощности для обоих выходов; относится только к MD-100.
- Понижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
