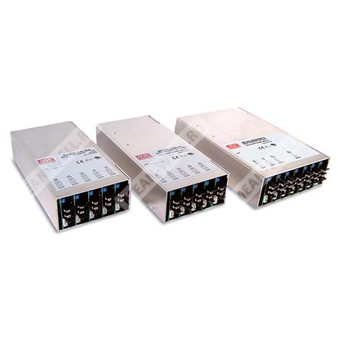

MP450-MP2H - модульный источник питания серии MP с конфигурацией нескольких выходов для промышленной электроники.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| MP |
Серия |
Модульный источник питания с активной коррекцией коэффициента мощности |
| 450 |
Мощность базового исполнения |
450 Вт |
| M |
Слот 1 |
5 В |
| P |
Слот 2 |
12 В |
| 2 |
Код параллельного/опционного исполнения |
Код конфигурации для MP450/MP650 |
| H |
Слот 3 |
24 В |
MP450-MP2H относится к модульной платформе Mean Well MP серии и представляет собой источник питания переменного тока с PFC и наборной конфигурацией выходных модулей. По коду изделия он соответствует исполнению MP450 с установленными модулями на 5 В, 12 В и 24 В, что типично для 3-секционной конфигурации семейства MP450.
Назначение и особенности
- Возможность выбора различных конфигураций выходного напряжения за счет установки сменных модулей.
- Встроенная активная коррекция коэффициента мощности.
- Универсальный вход переменного тока с широким диапазоном напряжения.
- Удаленное управление каждым отдельным выходным модулем.
- Удаленное измерение напряжения на одно-выходных модулях.
- Функция удаленной настройки диапазона напряжения и V-Program для применений с MS-210 и MS-360.
- Встроенная параллельная работа для некоторых модулей.
- Защита от короткого замыкания, перегрузки и перенапряжения для всех выходных модулей.
- Дополнительный вспомогательный выход 12 В / 0,1 А для цепей дистанционного управления.
- Охлаждение встроенным вентилятором постоянного тока с функцией сигнализации о неисправности вентилятора.
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока, 120 ~ 370 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0,95 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока, при полной нагрузке |
| Типовые потери мощности |
82,5% |
| Входной ток |
6,3 А / 115 В переменного тока; 3,2 А / 230 В переменного тока |
| Пусковой ток |
25 А / 115 В переменного тока; 40 А / 230 В переменного тока |
| Ток утечки |
< 1,5 мА / 240 В переменного тока |
Выход
| Параметр |
Значение |
| Выходная конфигурация по коду |
Слот 1 — 5 В; слот 2 — 12 В; слот 3 — 24 В |
| Суммарная выходная мощность |
450 Вт максимум |
| Разрешение на выбор конфигурации |
Модульная система, значения зависят от установленных модулей |
| Время включения, нарастания и удержания |
1500 мс, 50 мс, 20 мс при полной нагрузке |
Защита
| Параметр |
Значение |
| Перегрузка |
116 ~ 150% от номинальной выходной мощности |
| Тип защиты при перегрузке |
Отключение выходного напряжения, повторное включение для восстановления |
| Перенапряжение |
Режим ограничения тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
Есть, для всех выходных модулей |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Сигнализация вентилятора |
Отключение выхода при неисправности вентилятора |
Функции управления
| Параметр |
Значение |
| Дистанционное управление |
RC+/RC-: 0 ~ 0,8 В или короткое замыкание — включение; 4 ~ 12 В или разомкнуто — выключение |
| Вспомогательное питание |
12 В / 0,1 А, только для цепей Remote ON/OFF |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
| Охлаждение |
Встроенный вентилятор постоянного тока |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход - выход: 3 кВ переменного тока; вход - корпус: 2 кВ переменного тока; выход - корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход - выход, вход - корпус, выход - корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Стандарты и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-1; light industry level, criteria A; EAC TP TC 020 |
Габариты и масса
| Параметр |
Значение |
| Габаритные размеры |
254 × 127 × 63,5 мм |
| Типовая масса |
1,8 кг |
| Упаковка |
6 шт. / 11,8 кг / 1,25 куб. фута |
Надежность
| Параметр |
Значение |
| MTBF |
2257,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 225,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Для MP450 значения выходных параметров зависят от установленных модулей; в спецификации приведены варианты, собранные из модулей с кодами напряжения.
- Шум и пульсации измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- Максимальный рабочий цикл — 35% в пределах каждых 10 секунд; средняя выходная мощность не должна превышать номинальную.
- При увеличении выходного напряжения выше номинального ток следует уменьшать так, чтобы не превышалась суммарная номинальная мощность обоих выходов, если применимо.
- Температурное снижение мощности для моделей без вентилятора и с вентилятором различается на высотах выше 2000 м.
- Удаленное включение/выключение через CN4 управляет всей системой питания; через CN20, CN33, CN41, CN51 — отдельным выходным модулем.
- SVR1~SVR5 используются для регулировки выходного напряжения; SVR4 относится к CH2 MD-100, SVR5 — к CH1 MD-100.
- Для MP450/MP650 допускаются коды X, 1, 2, 7, 8, 9.
- Максимальное число блоков для параллельной работы: 5 для MS-210, 3 для MS-300/360.
