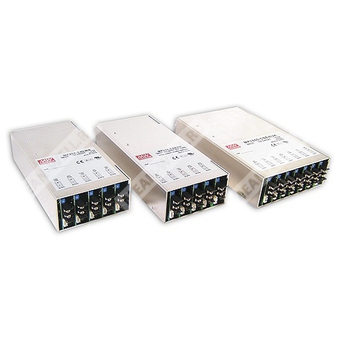

MP650-2D2D
MP650-2D2D - модульный источник питания на 650 Вт с двухслотовым выходом и регулируемым напряжением.
Расшифровка партномера MP650-2D2D
| Обозначение | Расшифровка |
| MP | Серия модульных источников питания Mean Well MP |
| 650 | Номинальная мощность базового блока 650 Вт |
| 2 | Исполнение на 2 слота |
| D | Код выходного напряжения: 7,5 В |
| 2 | Код конфигурации/варианта в рамках серии |
| D | Код выходного напряжения дополнительного модуля: 7,5 В |
Назначение
MP650-2D2D относится к модульным источникам питания серии MP с активным корректором коэффициента мощности, универсальным входом переменного тока и возможностью формирования конфигурации выходов за счет сменных модулей. В составе серии устройство рассчитано на промышленное применение, где требуется гибкая компоновка выходного напряжения, наличие дистанционного управления и работа в расширенном температурном диапазоне.
Общая характеристика серии
- Вариативная конфигурация выходов.
- Встроенный активный PFC, PF > 0,95.
- Универсальный вход переменного тока полного диапазона.
- Дистанционное управление на каждом отдельном выходном модуле.
- Дистанционная обратная связь по напряжению на каждом одно-выходном модуле.
- Дистанционная подстройка диапазона / V-Program для MS-210 и MS-360.
- Встроенная параллельная работа для MS-210, MS-300 и MS-360.
- Защита от короткого замыкания, перегрузки и перенапряжения для всех выходных модулей.
- Дополнительный вспомогательный выход 12 В / 0,1 А для дистанционного управления.
- Охлаждение встроенным вентилятором постоянного тока с функцией аварии вентилятора.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC, полная нагрузка |
| КПД | 84 % тип. |
| Потребляемый ток | 9 А / 115 В AC, 4,5 А / 230 В AC |
| Пусковой ток | 30 А / 115 В AC, 50 А / 230 В AC |
| Ток утечки | < 1,5 мА / 240 В AC |
Выход
По коду MP650-2D2D можно определить двухслотовую конфигурацию на базе серии MP650. Код D соответствует напряжению 7,5 В. В документе для однослотовых модулей указан код D как 7,5 В, а для двухслотового исполнения значения зависят от установленного модуля. Для серии предусмотрены следующие типовые диапазоны по однослотовым и двухслотовым модулям:
| Группа модулей | Код | Номинальное напряжение | Допустимая регулировка | Примечание по мощности |
| MS-150 | D | 7,5 В | 6,1 ~ 7,5 В | до 150 Вт |
| MS-210 | D | 7,5 В | 6,1 ~ 7,5 В | до 210 Вт |
| MS-300 | 2D | 7,5 В | 6 ~ 9 В | до 300 Вт |
| MS-360 | 3D | 7,5 В | 6 ~ 9 В | до 360 Вт |
| MS-75 | D | 7,5 В | 6,1 ~ 7,5 В | до 75 Вт |
Для двухслотовых модулей семейства MS-300 / MS-360 характеристики, приведенные в таблице спецификации, включают:
| Параметр | MS-300 | MS-360 |
| Входное напряжение постоянного тока на выходе модуля | 7,5 В | 7,5 В |
| Номинальный ток | 40 А | 48 А |
| Диапазон тока | 0 ~ 40 А | 0 ~ 48 А |
| Пиковая нагрузка | 46 А | 55,2 А |
| Номинальная мощность | 300 Вт | 360 Вт |
| Пульсации и шум | 100 мВ p-p | 100 мВ p-p |
| Диапазон подстройки напряжения | 6 ~ 9 В | 6 ~ 9 В |
| Допуск напряжения | ±1,0 % | ±1,0 % |
| Линейная стабилизация | ±0,5 % | ±0,5 % |
| Стабилизация по нагрузке | ±1,0 % | ±1,0 % |
| Время установки / нарастания / удержания | 1500 мс, 50 мс, 20 мс при полной нагрузке | |
| Перегрузка | 116 ~ 150 % номинальной выходной мощности | |
| Перенапряжение | 9,1 ~ 11,2 В | 9,1 ~ 11,2 В |
| Тип защиты | Отключение выходного напряжения, восстановление после повторного включения; режим ограничения тока, автоматическое восстановление после устранения неисправности | |
| Дистанционный запрет | RC+/RC-: 0 ~ 0,8 В или OPEN — включено; 4 ~ 12 В — выключено | |
Функциональные возможности
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В или Short — включение; RC+/RC-: 4 ~ 12 В или Open — выключение |
| Вспомогательный выход | 12 В / 0,1 А, только для дистанционного ON/OFF |
| Удаленное измерение | Поддерживается для однослотовых модулей MS-75, MS-150, MS-210, MS-300, MS-360 |
| Дистанционная подстройка / V-Program | Доступна для MS-210 и MS-360 |
| Параллельная работа | Встроенная функция для MS-210, MS-300 и MS-360 |
| Авария вентилятора | Выход отключается при неисправности вентилятора |
Защита
| Тип защиты | Описание |
| Перегрузка | Для разных модулей применяется отключение выхода с восстановлением после повторного включения либо ограничение тока с автоматическим восстановлением после устранения неисправности. |
| Перенапряжение | Отключение выходного напряжения с восстановлением после повторного включения. |
| Короткое замыкание | Защита предусмотрена для всех выходных модулей. |
Экологические и механические параметры
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 % / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-1, уровень light industry, критерий A, EAC TP TC 020 |
Размеры и масса
| Параметр | Значение |
| Габариты | 278 × 127 × 63,5 мм |
| Масса | 2,16 кг тип. |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 6 шт. |
| Масса упаковки | 14 кг |
| Объем упаковки | 1,34 куб. фута |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 2135,5 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 292 тыс. ч минимум |
Размещение и подключение
Для серии MP предусмотрены различные механические исполнения и разъемы, зависящие от типа модулей. Для базового блока MP650 в семействе применяются входные клеммы TB1 и управляющий разъем CN4. На отдельных выходных модулях используются разъемы CN20, CN33, CN41, CN51 и соответствующие винтовые клеммы. Для двухслотовых модулей MS-300 / MS-360 предусмотрена параллельная работа и контроль распределения тока через специальные сигналы CS и управляющие контакты.
Примечания
- Для MP450 значения изменяются при установке различных выходных модулей. КПД в спецификации соответствует следующим комбинациям модулей: 5 В, 12 В, 24 В, 5 В.
- Для MP650 значения изменяются при установке различных выходных модулей. КПД в спецификации соответствует следующим комбинациям модулей: 5 В, 12 В, 24 В.
- Для MP1K0 значения изменяются при установке различных выходных модулей. КПД в спецификации соответствует следующим комбинациям модулей: 5 В, 12 В, 24 В.
- Время удержания для указанной комбинации составляет 20 мс тип.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- 35 % скважность максимально в пределах каждого 10-секундного интервала. Средняя выходная мощность не должна превышать номинальную.
- Блок питания рассматривается как компонент, устанавливаемый в конечное оборудование. Прибор должен быть повторно проверен на соответствие директивам ЭМС.
- При повышении выходного напряжения номинальный ток должен быть уменьшен, чтобы не превышалась суммарная номинальная мощность для обоих выходов.
- Снижение допустимой температуры окружающей среды для моделей без вентилятора составляет 3,5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м при высоте более 2000 м.
- Партномера с кодом D в серии MP соответствуют напряжению 7,5 В.
- Для MS-210 максимальное число параллельно работающих блоков — 5, для MS-300 / MS-360 — 3.
