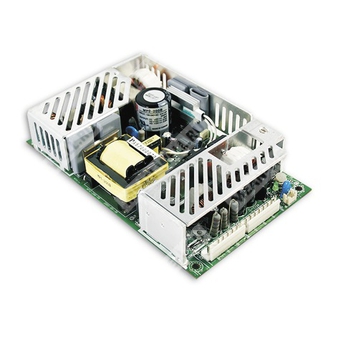

MPD-200A - медицинский AC/DC источник питания 200 Вт с одним и несколькими выходами и низкими токами утечки.
Расшифровка партномера MPD-200A
| Позиция в обозначении | Расшифровка |
| MPD | Серия медицинских источников питания |
| 200 | Номинальная мощность 200 Вт |
| A | Вариант исполнения с конкретной конфигурацией выходных напряжений серии MPD |
Назначение и особенности
MPD-200A — импульсный медицинский источник питания переменного/постоянного тока мощностью 200 Вт, предназначенный для питания аппаратуры с требованиями к низкому току утечки, медицинской безопасности и наличию сервисных сигналов контроля состояния выхода.
Серия рассчитана на универсальный сетевой вход, поддерживает удаленное включение/выключение, удаленную обратную связь по напряжению, а также формирует сигнал «Power Good / Fail». Устройство имеет встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Состав серии и конфигурация MPD-200A
Для модели MPD-200A в таблице выходных параметров указаны два канала: 5 В и 12 В.
Параметры входа и общие характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока, 47–440 Гц / 127–370 В постоянного тока |
| Коэффициент мощности | Более 0,95 при 230 В переменного тока; более 0,98 при 115 В переменного тока, при полной нагрузке |
| Максимальный входной ток | 3,5 А при 115 В переменного тока, 60 Гц, или 1,6 А при 230 В переменного тока, 60 Гц, при 100% выходной нагрузки |
| Пусковой ток | Менее 25 А при 115 В переменного тока или менее 40 А при 230 В переменного тока при холодном запуске; ограничение обеспечивается внутренними термисторами |
| Время запуска и нарастания | 1000 мс, 20 мс при 230 В переменного тока и полной нагрузке; 3000 мс, 20 мс при 115 В переменного тока и полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока и полной нагрузке; 16 мс при 115 В переменного тока и полной нагрузке |
| Ток утечки | Менее 180 мкА при 264 В переменного тока для тока утечки на землю; менее 100 мкА при 264 В переменного тока для пациентского тока утечки |
| Регулировка выходного напряжения | От -5% до +10% от номинального значения для DC-выхода или канала CH1 в многовыходных моделях |
| Пульсации и шум | Согласно таблице выходных параметров для конкретной модели |
Выходные параметры MPD-200A
| Модель |
Выходное напряжение |
Номинальный ток |
Минимальная нагрузка |
Конвекционное охлаждение, максимум |
Охлаждение вентилятором 25 CFM, максимум |
Пиковая нагрузка, максимум |
Пульсации и шум |
Допуск |
Стабилизация по входу |
Стабилизация по нагрузке |
КПД, тип. |
| MPD-200A |
5 В |
20 А |
4 А |
15 А |
20 А |
24 А |
80 мВ п-п |
±2,0% |
±0,5% |
±1,0% |
82% |
| MPD-200A |
12 В |
8 А |
0,8 А |
5,4 А |
8 А |
9,6 А |
120 мВ п-п |
+8,5%, -5% |
±1,0% |
±4,0% |
82% |
Функции защиты
| Параметр | Значение |
| Защита от перегрузки | Полная защита от короткого замыкания и перегрузки по выходу; срабатывание типа hiccup при 120–160% от номинальной нагрузки с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | Только на выходном канале 1; порог 115–135% от номинального напряжения; при срабатывании выход отключается |
| Защита от перегрева | Срабатывает при достижении датчиком TSW1 на радиаторе силового транзистора температуры 95 °C; выход отключается и восстанавливается автоматически после снижения температуры |
Сигналы управления и контроля
| Параметр | Значение |
| Удаленное включение/выключение | RC+/RC-: 0–0,8 В — включение; 4–10 В — выключение; ток потребления 4–10 мА |
| Сигнал «Power Good / Fail» | TTL-логика: высокий уровень — исправность, низкий уровень — отказ |
| Алгоритм формирования сигнала | При достижении выходным напряжением 90% от номинала выдаётся +5 В TTL-сигнал с задержкой 10–500 мс; не менее чем за 1 мс до падения напряжения ниже 90% от номинала TTL-сигнал отключается |
| Удаленная обратная связь | Предусмотрена встроенная функция remote sense |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые и кондуктивные помехи | EN55011, класс B; EN55022, класс B |
| Гармонические искажения | EN61000-3-2 |
| Фликер напряжения | EN61000-3-3 |
| ESD по воздуху | EN61000-4-2, уровень 3, 8 кВ |
| ESD контактный | EN61000-4-2, уровень 2, 4 кВ |
| Устойчивость к радиочастотному полю | EN61000-4-3, уровень 2, 3 В/м |
| EFT / Burst | EN61000-4-4, уровень 3, 10 В |
| Импульсные помехи / Surge | EN61000-4-5, уровень 2, 1 кВ между линиями / 5 кГц; 4 кВ между линией и землей |
| Кондуктивная устойчивость к ВЧ | EN61000-4-6, уровень 2, 3 В ср. кв. |
| Устойчивость к магнитному полю | EN61000-4-8, уровень 3, 10 А/м |
| Провалы и прерывания напряжения | EN61000-4-11, уровень 2, 3 В/м |
| Помехоустойчивость цифрового телефонного носителя | ENV50204, уровень 3, 10 А/м, 900 МГц |
Безопасность, изоляция и надежность
| Параметр | Значение |
| Стандарты безопасности | Медицинские: TUV EN60601-1; ANSI/AAMI ES60601-1; IEC60601-1; коммерческие: также разработка по UL60950-1 и TUV EN60950-1 |
| Испытательное напряжение | 4000 В переменного тока между входом и выходом; 1500 В переменного тока между входом и FG; 1500 В переменного тока между выходом и FG |
| Сопротивление изоляции | Более 100 МОм между I/P-O/P, I/P-FG, O/P-FG при испытательном напряжении 500 В постоянного тока |
| MTBF | 262 100 часов минимум при полной нагрузке и температуре окружающей среды 25 °C, расчет по MIL-HDBK-217F |
Конструктивные параметры
| Параметр | Значение |
| Габаритные размеры | 177,8 × 107,2 × 35,5 мм |
| Габаритные размеры в дюймах | 7 × 4,22 × 1,4 дюйма |
| Масса | 0,66 кг |
| Упаковка | 24 шт.; 16,8 кг; 0,99 CUFT |
| Исполнение | Открытое шасси, горизонтальный монтаж |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Вся серия работает в диапазоне от -20 до +70 °C; см. кривые дерating |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–90% RH |
| Температурный коэффициент | 0,04%/°C по всем выходам при полной нагрузке в диапазоне 0…50 °C окружающей температуры |
| Вибрация | Ускорение 2G, частота 10–500 Гц в 10-минутном цикле; 6 циклов испытаний по осям X, Y, Z |
Система охлаждения и дерейтинг
Для модели MPD-200A предусмотрена работа с конвекционным охлаждением и принудительным обдувом 25 CFM. В таблице выходных характеристик для конвекционного режима указан меньший допустимый выходной ток по сравнению с режимом с вентилятором.
В документе указана кривая дерейтинга по температуре окружающей среды и статическая характеристика по входному напряжению. При понижении входного напряжения может потребоваться дополнительное снижение допустимой нагрузки.
Подключение
| Разъем входа переменного тока | CN1: JST B3P-VH или эквивалент |
| Назначение контактов CN1 | 1 — AC/N; 2 — без контакта; 3 — AC/L |
| Разъем выхода постоянного тока | CN2: MOLEX 5566-20 или эквивалент |
| Назначение контактов CN2 | 1–5, 11–15 — DC OUTPUT -V; 6–10, 16–20 — DC OUTPUT +V |
| Разъем управления и сигналов | CN4: JS-2008-03*2 или эквивалент |
| Назначение контактов CN4 | 1 — PG; 2 — RS-; 3 — GND; 4 — RC+; 5 — RS+; 6 — RC- |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Максимальный коэффициент заполнения 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную мощность.
- Источник питания рассматривается как компонент для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям EMC.
- При низких входных напряжениях может потребоваться снижение допустимой нагрузки; следует руководствоваться кривой дерейтинга.
- Для модели MPS-200-3.3 функция защиты от перенапряжения не предусмотрена.
Применение
- Медицинское оборудование с требованиями к низкому току утечки
- Аппаратура с необходимостью наличия сигналов Power Good / Fail
- Системы с удаленным включением/выключением и remote sense
- Промышленная и коммерческая электроника, где требуется универсальный AC/DC источник питания 200 Вт
