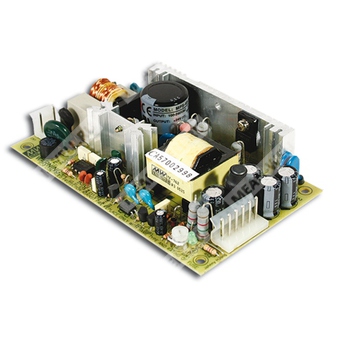

MPD-45A - двухвыходный медицинский импульсный источник питания мощностью 45 Вт.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| MPD |
Серия |
Медицинский источник питания с двумя выходами |
| 45 |
Номинальная мощность |
45 Вт |
| A |
Исполнение |
Вариант с выходами 5 В и 12 В |
Назначение
Источник питания Mean Well MPD-45A предназначен для преобразования сетевого переменного напряжения в стабилизированные постоянные напряжения двух каналов для медицинской и промышленной аппаратуры.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки: менее 250 мкА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Одобрение для медицинского применения.
- Испытание при 100% полной нагрузке на прогрев.
- Фиксированная рабочая частота переключения 45 кГц.
- Два независимых выхода.
Выходные параметры
| Параметр |
Значение |
| Количество каналов |
2 |
| Канал 1 |
5 В |
| Канал 2 |
12 В |
| Номинальный ток канала 1 |
3,2 А |
| Номинальный ток канала 2 |
2 А |
| Диапазон тока канала 1 |
0,4...5 А |
| Диапазон тока канала 2 |
0,2...2,5 А |
| Номинальная мощность |
40 Вт |
| Максимальная мощность |
52 Вт при свободной конвекции; 52 Вт с минимальным воздушным потоком 18 CFM |
| Пульсации и шум |
60 мВ п-п на канале 1; 120 мВ п-п на канале 2 |
| Диапазон подстройки напряжения |
Канал 1: 4,5...5,5 В |
| Допуск по напряжению |
Канал 1: ±4,0%; Канал 2: ±7,0% |
| Регулирование по линии |
±1,0% для канала 1; ±2,0% для канала 2 |
| Регулирование по нагрузке |
±3,0% для канала 1; ±4,0% для канала 2 |
| Время установки, время нарастания |
800 мс, 20 мс при 230 В AC; 800 мс, 20 мс при 115 В AC |
| Время удержания |
50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В AC; 127...370 В DC |
| Диапазон входной частоты |
47...63 Гц |
| КПД, тип. |
76% |
| Входной ток, тип. |
1,2 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, тип. |
Холодный старт: 15 А при 115 В AC; 30 А при 230 В AC |
| Ток утечки |
Earth leakage current < 250 мкА при 264 В AC; Touch current < 60 мкА при 264 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
53...75 Вт по выходной мощности; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5,75...6,75 В на канале 1; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10...+60 °C, см. кривую снижения нагрузки |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура и влажность хранения |
-20...+85 °C, 10...95% RH |
| Температурный коэффициент |
±0,04%/°C в диапазоне 0...50 °C на выходе +5 В |
| Вибрация |
10...500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции |
Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Излучение |
Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN60601-1-2, медицинский уровень, критерий A |
Параметры надежности
| Параметр |
Значение |
| MTBF |
291,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габаритные и монтажные данные
| Параметр |
Значение |
| Размеры |
127 × 76 × 28 мм (Д × Ш × В) |
| Масса |
0,2 кг |
| Упаковка |
72 шт.; 17,4 кг; 1,28 CUFT |
| Частота преобразования |
45 кГц |
Подключение
Выходной разъём DC (CN2): Molex 5273-06 или эквивалент.
| Контакт |
Назначение |
| 1 |
+V |
| 2, 3 |
+5V |
| 4, 5 |
COM |
| 6 |
NC |
Входной разъём AC (CN1): Molex 5277-02 или эквивалент.
| Контакт |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на расстоянии 20 МГц полосой пропускания с использованием 12-дюймовой витой пары, подключённой к выходу, и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование; ЭМС-испытания должны подтверждаться в составе конечного изделия.
- Для установки требуется заземление корпуса и клеммы M2.
- Теплоотвод HS1, HS2 не должен быть закорочен.
- Ток нагрузки измерялся от первичного входа до выхода постоянного тока.
