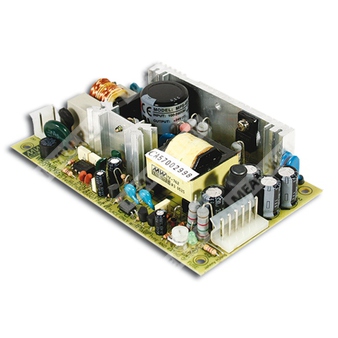

MPD-45B - 45-ваттный двухканальный медицинский источник питания с универсальным входом и защитами.
Расшифровка партномера
| Позиция | Значение |
| MPD | Серия медицинских источников питания Mean Well, двухканальное исполнение |
| 45 | Номинальная мощность класса 45 Вт |
| B | Вариант исполнения с выходами 5 В и 24 В |
Общее описание
MPD-45B — импульсный AC/DC источник питания медицинского назначения с двумя выходными каналами. Предназначен для преобразования сетевого переменного напряжения в стабилизированные выходные напряжения 5 В и 24 В. Изделие рассчитано на применение в медицинском оборудовании, промышленной электронике и системах, где требуется низкий ток утечки, обязательное защитное заземление и соответствие требованиям электромагнитной совместимости.
Источник питания выполнен в открытом исполнении для установки в составе аппаратуры. Поддерживается универсальный сетевой вход, защита от перегрузки и перенапряжения, а также режим восстановления после устранения аварии. Предусмотрено воздушное охлаждение за счет свободной конвекции.
Основные особенности
- Универсальный диапазон входного напряжения.
- Два независимых выходных канала: 5 В и 24 В.
- Медицинское исполнение с низким током утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям медицинской электробезопасности и ЭМС.
- Охлаждение свободной конвекцией воздуха.
- Фиксированная частота преобразования 45 кГц.
- Испытание на полную нагрузку приработка в течение 100%.
Выход
| Параметр | Значение |
| Выход №1 | 5 В |
| Выход №2 | 24 В |
| Номинальный ток выхода №1 | 3,2 А |
| Номинальный ток выхода №2 | 1,2 А |
| Диапазон регулировки тока выхода №1 | 0,4 … 5 А |
| Диапазон регулировки тока выхода №2 | 0,2 … 1,8 А |
| Номинальная мощность | 44,8 Вт |
| Максимальная мощность | 52 Вт при свободной конвекции и минимальном воздушном потоке 18 CFM |
| Пульсации и шум | 60 мВп-п для 5 В; 150 мВп-п для 24 В |
| Диапазон подстройки напряжения выхода №1 | 4,5 … 5,5 В |
| Стабилизация по линии | ±1,0% для выхода №1; ±2,0% для выхода №1; ±3,0% для выхода №2; ±4,0% для выхода №2 |
| Стабилизация по нагрузке | ±3,0% для выхода №1; ±4,0% для выхода №1; ±3,0% для выхода №2; ±4,0% для выхода №2 |
| Допуск выходного напряжения | ±4,0% для выхода №1; ±7,0% для выхода №2 |
| Время установки, время нарастания | 800 мс, 20 мс при 230 В перем. тока; 800 мс, 20 мс при 115 В перем. тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В перем. тока; 16 мс при 115 В перем. тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 … 264 В переменного тока; 127 … 370 В постоянного тока |
| Диапазон частоты сети | 47 … 63 Гц |
| КПД | 78% |
| Входной ток, тип. | 1,2 А при 115 В переменного тока; 0,7 А при 230 В переменного тока |
| Пусковой ток, тип. | 15 А при 115 В переменного тока в холодном состоянии; 30 А при 230 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 53 … 75 Вт по суммарной выходной мощности; тип защиты — прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 5,75 … 6,75 В по выходу №1; тип защиты — прерывистый режим с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −10 … +60 °C, с учетом дерейтирования |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | −20 … +85 °C; 10 … 95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0 … 50 °C по выходу +5 В |
| Вибрация | 10 … 500 Гц, 2G, 10 минут на цикл, период 60 минут по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2xMOPP; первичная цепь — земля: 1xMOPP |
| Испытательное напряжение | Первичная цепь — вторичная цепь: 4 кВ переменного тока; первичная цепь — земля: 2 кВ переменного тока; выход — земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Первичная цепь — выход, первичная цепь — земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Электромагнитная эмиссия | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Электромагнитная иммунность | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN60601-1-2, medical level, criteria A |
| Ток утечки на землю | < 250 мкА при 264 В переменного тока |
| Ток прикосновения | < 60 мкА при 264 В переменного тока |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 291,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 127 × 76 × 28 мм |
| Масса | 0,2 кг |
| Упаковка | 72 шт. в упаковке; 17,4 кг; 1,28 CUFT |
| Частота преобразования | 45 кГц |
Назначение выводов
| Разъём | Контакт | Назначение |
| CN2 — выход постоянного тока | 1 | +V |
| CN2 — выход постоянного тока | 2, 3 | +5V |
| CN2 — выход постоянного тока | 4, 5 | COM |
| CN2 — выход постоянного тока | 6 | NC |
| CN1 — вход переменного тока | 1 | AC/L |
| CN1 — вход переменного тока | 2 | AC/N |
Механические сведения
Конструкция предусматривает установку на оборудование с обязательным подключением защитного заземления. На корпусе указаны элементы охлаждения и силовые узлы. В механической схеме отмечены предохранители переменного тока, входной сетевой фильтр, узлы выпрямления, преобразования и выходной фильтрации.
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. ЭМС-испытания необходимо повторно подтверждать в составе конечной аппаратуры.
- Для корректного выполнения испытаний ЭМС следует соблюдать рекомендации по заземлению корпуса и организации монтажа.
- Контакты HS1 и HS2 не должны быть замкнуты.
- M1 является защитным заземлением.
- Измерение тока прикосновения выполняется от первичного входа к выходу постоянного тока.
