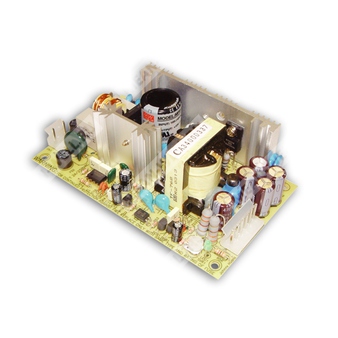

MPD-65A - двухканальный медицинский импульсный источник питания мощностью 65 Вт для аппаратуры с усиленными требованиями безопасности.
Назначение: AC/DC источник питания медицинского исполнения с двумя выходами, универсальным сетевым входом, низкими токами утечки и полным набором защит.
Расшифровка партномера
| Обозначение | Расшифровка |
| MPD | Серия двухканальных источников питания медицинского назначения |
| 65 | Номинальная мощность 65 Вт |
| A | Вариант исполнения с выходами 5 В и 12 В |
Краткое описание
MPD-65A относится к серии MPD-65 и представляет собой двухвыходовой медицинский источник питания мощностью 65 Вт с универсальным входом переменного/постоянного тока, свободной конвекцией охлаждения и низким током утечки. Устройство предназначено для применения в составе конечной медицинской аппаратуры и соответствует требованиям по электробезопасности и ЭМС, включая 2 x MOPP между первичной и вторичной цепями.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Низкий ток утечки: менее 250 мкА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Соответствие медицинским требованиям безопасности.
- Испытание на 100% нагрузке при прогоне.
- Фиксированная частота переключения 45 кГц.
Выходные параметры
| Параметр | Значение |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Номинальный ток выхода 1 | 5,5 А |
| Номинальный ток выхода 2 | 2,8 А |
| Диапазон тока выхода 1 | 0,4…7 А |
| Диапазон тока выхода 2 | 0,2…3,2 А |
| Номинальная мощность | 61,1 Вт |
| Максимальная мощность | 72 Вт при минимальном обдуве 18 CFM и принудительной конвекции |
| Пульсации и шум | 60 мВп-п для 5 В; 150 мВп-п для 12 В |
| Регулировка напряжения | Для канала CH1: 4,5…5,5 В |
| Допуск по выходному напряжению | CH1: ±4,0%; CH2: ±7,0% |
| Линейная стабилизация | CH1: ±1,0%; CH2: ±2,0% |
| Нагрузочная стабилизация | CH1: ±3,0%; CH2: ±4,0% |
| Время установки, нарастания | 800 мс, 20 мс при 230 В AC; 800 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания | 80 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC или 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД | 75% |
| Потребляемый ток | 1,6 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC, холодный старт; 40 А при 230 В AC, холодный старт |
Защита
| Параметр | Значение |
| Перегрузка | 73…105 Вт по номинальной выходной мощности; защита типа hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В DC на канале CH1; защита типа hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10…+55 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | −20…+85 °C; 10…95% RH |
| Температурный коэффициент | ±0,04%/°C (0…50 °C) для выхода +5 В |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 x MOPP; первичная цепь – земля: 1 x MOPP |
| Испытательное напряжение | Вход/выход: 4 кВ AC; вход/земля: 2 кВ AC; выход/земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN60601-1-2, медицинский уровень, критерий A |
MTBF
| Показатель | Значение |
| MTBF | 3353,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 432,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габариты | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,25 кг |
| Упаковка | 54 шт.; 16 кг; 1,28 куб. фут. |
| Частота преобразования | 45 кГц |
Подключение
| Разъем | Назначение | Обозначение контактов |
| CN1 | Вход сети переменного тока | 1 — AC/L, 2 — AC/N |
| CN2 | Выход постоянного тока | 1 — +V, 2,3 — +5V, 4,5 — COM, 6 — NC |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполнялись при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Монтажные отверстия M1 и M2 должны быть заземлены в целях снижения ЭМП.
- Радиаторы HS1 и HS2 не допускается замыкать.
- Ток прикосновения измерялся от первичного входа до выходного постоянного тока.
