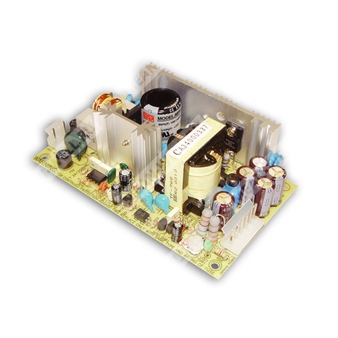

MPD-65B — двухканальный медицинский импульсный источник питания 65 Вт с универсальным входом и защитами по перегрузке, перенапряжению и короткому замыканию.
Расшифровка партномера
| Партномер | MPD-65B |
| Серия | MPD — медицинский источник питания Mean Well |
| Номинальная мощность | 65 Вт |
| Исполнение | B — модификация с двумя выходными каналами 5 В и 24 В |
Общее назначение
MPD-65B — двухканальный AC/DC источник питания медицинского назначения с универсальным сетевым входом, предназначенный для питания электронной аппаратуры, медицинских и промышленно-электронных систем, требующих гальванически развязанных выходов 5 В и 24 В.
Ключевые особенности
- Универсальный диапазон входного напряжения переменного тока.
- Низкий ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Испытание полной нагрузкой на этапе производства.
- Фиксированная частота переключения 45 кГц.
- Гарантированный медицинский класс помехоустойчивости и электромагнитной совместимости.
Выходные параметры
| Параметр | Значение |
| Канал 1 | 5 В |
| Канал 2 | 24 В |
| Номинальный ток канала 1 | 3,5 А |
| Номинальный ток канала 2 | 2 А |
| Диапазон тока канала 1 | 0,4...6 А |
| Диапазон тока канала 2 | 0,2...2,6 А |
| Номинальная мощность | 65,5 Вт |
| Максимальная мощность | 72 Вт при принудительной конвекции, не менее 18 CFM |
| Пульсации и шум канала 1 | 60 мВ пик-пик |
| Пульсации и шум канала 2 | 150 мВ пик-пик |
| Регулировка выходного напряжения | Канал 1: 4,5...5,5 В |
| Допуск по выходному напряжению | ±4,0% для канала 1; ±7,0% для канала 2 |
| Регулировка по линии | ±1,0% / ±2,0% для канала 1; ±1,0% / ±2,0% для канала 2 |
| Регулировка по нагрузке | ±3,0% / ±4,0% для канала 1; ±3,0% / ±4,0% для канала 2 |
| Время установления, время нарастания | 800 мс, 20 мс при 230 В AC; 800 мс, 20 мс при 115 В AC, на полной нагрузке |
| Время удержания | 80 мс при 230 В AC; 12 мс при 115 В AC, на полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Диапазон входной частоты | 47...63 Гц |
| КПД | 78% |
| Потребляемый ток | 1 А при 230 В AC |
| Пусковой ток | Холодный старт: 40 А при 230 В AC |
| Ток утечки | Ток утечки на землю менее 250 мкА при 264 В AC; ток прикосновения менее 60 мкА при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | Тип защиты: режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 5,75...6,75 В DC по каналу 1 |
| Короткое замыкание | Тип защиты: режим hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные и климатические параметры
| Параметр | Значение |
| Рабочая температура | -10...+55 °C, см. кривую дерейтирования |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -20...+85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0...50 °C по выходу +5 В |
| Вибрация | 10...500 Гц, 2 G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN60601-1-2, медицинский уровень, критерий A |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 127 x 76 x 42 мм (Д x Ш x В) |
| Масса | 0,25 кг |
| Упаковка | 54 шт. / 16 кг / 1,28 куб. фута |
| Частота преобразования | 45 кГц |
MTBF
| Показатель | Значение |
| MTBF | 3353,4 тыс. ч по Telcordia SR-332 (Bellcore); 432,9 тыс. ч по MIL-HDBK-217F (25 °C) |
Подключение
| Параметр | Значение |
| Входной разъем AC | Molex 5277-02 или эквивалент |
| Выходной разъем DC | Molex 5273-06 или эквивалент |
| Назначение входного разъема | 1: AC/L; 2: AC/N |
| Назначение выходного разъема | 1: +V; 2, 3: +5V; 4, 5: COM; 6: NC |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулировку по линии и регулировку по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; испытания ЭМС выполнялись при монтаже на металлической пластине 360 x 360 мм толщиной 1 мм.
- Монтажные отверстия M1 и M2 должны быть заземлены для обеспечения ЭМС.
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Ток прикосновения измерялся от первичного входа до выхода постоянного тока.
Дополнительные сведения
Источник питания выполнен в открытом исполнении, предназначен для свободной конвекции воздуха и относится к медицинским AC/DC преобразователям серии MPD-65. Конструкция предусматривает защитное заземление, а также разделение первичной и вторичной сторон согласно требованиям медицинской изоляции.
