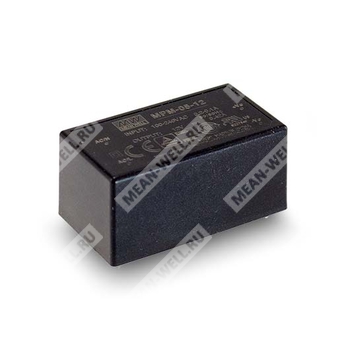

MPM-05-12 - компактный AC/DC медицинский модульный источник питания 12 В, 5 Вт для ответственных электронных систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MPM | Серия медицинских encapsulated AC/DC модулей Mean Well |
| 05 | Номинальная мощность 5 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и краткое описание
MPM-05-12 — это малогабаритный герметизированный AC/DC преобразователь медицинского назначения с одним выходом 12 В, предназначенный для питания компактной аппаратуры с высокими требованиями к электробезопасности, низкому току утечки и помехоустойчивости. Модуль рассчитан на работу от сети переменного и постоянного тока, имеет широкий диапазон входного напряжения, встроенные защиты от перегрузки и перенапряжения, а также соответствует требованиям для применения в медицинском оборудовании типа BF при корректной системной интеграции.
Особенности
- Компактный корпус формата 1.8" × 1".
- Медицинская безопасность: 2 × MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения в оборудовании типа BF при соответствующем системном проектировании.
- Потребление без нагрузки менее 0.075 Вт.
- Очень низкий ток утечки.
- Широкий диапазон рабочей температуры.
- Соответствие EMI Class B для конфигурации Class II.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Не требуется минимальная нагрузка.
- Типичный срок службы: более 48 000 часов.
Области применения
- Портативное медицинское оборудование.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные и диагностические приборы.
Описание
Серия MPM-05 представляет собой высокоплотные малогабаритные AC/DC модули медицинского класса в герметизированном исполнении. Для MPM-05-12 характерны высокий КПД, достигающий 82%, отсутствие требований к минимальной нагрузке и низкое энергопотребление в холостом режиме. В конструкции реализованы внутренняя заливка компаундом, высокий уровень ЭМС, изоляция 4 кВ AC и очень малый ток утечки. Изделие ориентировано на применение в компактных медицинских устройствах и смежной аппаратуре, где критичны безопасность, габариты и электромагнитная совместимость.
Таблица основных параметров
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 0.42 А |
| Диапазон выходного тока | 0 ~ 0.42 А |
| Номинальная мощность | 5 Вт |
| Пиковая мощность в течение 10 с | 5.5 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±2.5% |
| Линейная стабилизация | ±0.3% |
| Стабилизация по нагрузке | ±0.5% |
| КПД типовой | 80% |
| Диапазон регулировки выходного напряжения | 13.8 ~ 16.2 В |
| Пиковый ток | 0.46 А |
| Пиковая нагрузка 10 с | 5.5 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 80 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 113 ~ 370 В DC |
| Диапазон частоты | 47 ~ 440 Гц |
| Потребляемый ток при 115 В AC | 0.2 А |
| Потребляемый ток при 230 В AC | 0.1 А |
| Пусковой ток, холодный старт, 115 В AC | 25 А |
| Пусковой ток, холодный старт, 230 В AC | 45 А |
| Время запуска и нарастания при 115 В AC | 1000 мс, 30 мс при полной нагрузке |
| Время запуска и нарастания при 230 В AC | 1000 мс, 30 мс при полной нагрузке |
| Время удержания при 115 В AC | 12 мс при полной нагрузке |
| Время удержания при 230 В AC | 40 мс при полной нагрузке |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 0.42 А |
| Диапазон регулирования тока | 0 ~ 0.42 А |
| Номинальная выходная мощность | 5 Вт |
| Пиковый ток | 0.46 А |
| Пиковая мощность 10 с | 5.5 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±2.5% |
| Линейная стабилизация | ±0.3% |
| Стабилизация по нагрузке | ±0.5% |
Защиты
| Параметр | Значение |
| Перегрузка | 110% ~ 180% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13.8 ~ 16.2 В; отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -40 ~ +85 °C |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0 ~ 60 °C |
| Температура и влажность хранения | -40 ~ +100 °C, 10 ~ 95% RH, без конденсации |
| Рабочая высота | 5000 м |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP |
| Ток утечки | <80 мкА при 264 В AC |
| Стандарты безопасности | IEC 60601-1:2005+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование с учетом BS EN/EN60335-1 по запросу |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), Class B |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11), Class B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, Class A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к ВЧ полю | Уровень 3, 10 В/м (80 МГц ~ 2.7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5.78 ГГц) |
| Импульсные помехи EFT | Уровень 3, 2 кВ |
| Импульсная помехоустойчивость Surge | Уровень 3, 1 кВ Line-Line |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Устойчивость к магнитному полю | Уровень 4, 30 А/м |
| Провал и прерывание напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 9337.3 тыс. часов по Telcordia SR-332 (Bellcore); 1799.5 тыс. часов по MIL-HDBK-217F при 25 °C |
| Габариты | 45.7 × 25.4 × 21.5 мм |
| Габариты в дюймах | 1.8 × 1.0 × 0.85" |
| Масса | 0.035 кг |
| Упаковка | 270 шт. / 10.5 кг / 0.94 CUFT |
Монтажные и конструктивные данные
| Параметр | Значение |
| Корпус | Case No. 222A |
| Выводы | AC/L, AC/N, -V, +V |
| Тип монтажа | Встроенный модуль в герметизированном исполнении |
| Пайка волной | 265 °C, 5 с максимум |
| Ручная пайка | 390 °C, 3 с максимум |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Пиковая нагрузка 33% допустима не более 20 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода и параллельного конденсатора 0.1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает допуски установки, линейной стабилизации и стабилизации по нагрузке.
- Задержка включения может потребоваться при низком входном напряжении. Для корректной работы следует учитывать кривую снижения характеристик.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Изделие предназначено для использования на высоте до 2000 м. Для высоты более 2000 м необходимо обеспечить снижение нагрузочных характеристик на 3.5% на каждые 1000 м для моделей с вентилятором и на 5% на каждые 1000 м для моделей без вентилятора; для данного модуля следует учитывать кривую дерейтинга.
- Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
