MPM-05-15

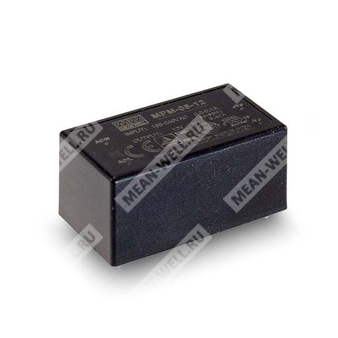

MPM-05-15 - компактный медицинский AC/DC модуль питания 15 В для встраиваемой аппаратуры.
MPM-05-15 представляет собой герметизированный AC/DC преобразователь медицинского класса серии MPM-05, предназначенный для установки во встроенные системы с ограниченными габаритами и повышенными требованиями к электробезопасности, помехоустойчивости и уровню утечки. Изделие обеспечивает выходное напряжение 15 В при мощности до 5 Вт и применяется в портативной медицинской технике, мобильных клинических рабочих местах, медицинских компьютерах и измерительных приборах.
Расшифровка партномера
| Обозначение | Расшифровка |
| MPM | Серия медицинских герметизированных источников питания |
| 05 | Номинальная мощность 5 Вт |
| 15 | Выходное напряжение 15 В |
Основные особенности
- Компактный размер: 1.8" × 1".
- Низкое потребление на холостом ходу: менее 0.075 Вт.
- Очень малый ток утечки.
- Широкий диапазон рабочих температур: от -40 до +85 °C.
- Класс электромагнитных помех: B для конфигурации класса II.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита от перегрева.
- Отсутствие требования к минимальной нагрузке.
- Типичный срок наработки на отказ: более 48 000 часов.
Области применения
- Портативная медицинская аппаратура.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные приборы.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 0.33 А |
| Диапазон тока нагрузки | 0 ~ 0.33 А |
| Номинальная мощность | 5 Вт |
| Пиковая мощность в течение 10 с | 5.4 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2.5% |
| Линейная стабилизация | ±0.3% |
| Стабилизация по нагрузке | ±0.5% |
| Диапазон регулировки выходного напряжения | 13.8 ~ 16.2 В |
| Пиковый ток | 0.36 А |
| КПД типовой | 81% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 80 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 113 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 440 Гц |
| Входной ток при 115 В AC | 0.2 А |
| Входной ток при 230 В AC | 0.1 А |
| Пусковой ток | 25 А при 115 В AC; 45 А при 230 В AC |
| Время установления и нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
| Потребление без нагрузки | Менее 0.075 Вт |
Защитные функции
| Параметр | Значение |
| Перегрузка | 110% ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, восстановление автоматическое после устранения неисправности |
| Перенапряжение | Защитное отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Защитное отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Указана защита от короткого замыкания |
Эксплуатационные и климатические параметры
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | От -40 до +85 °C |
| Температура хранения и влажность | От -40 до +100 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0 ~ 60 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; конструкция по запросу ориентирована на BS EN/EN60335-1 |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2×MOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Ток прикосновения менее 80 мкА при 264 В AC |
Эмиссия и помехоустойчивость
| Параметр | Стандарт | Уровень / Примечание |
| Проводимые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Устойчивость к электромагнитным воздействиям
| Параметр | Стандарт | Уровень / Примечание |
| ЭСР | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц ~ 2.7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5.78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проводимая устойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 9337.3 тыс. ч по Telcordia SR-332 (Bellcore); 1799.5 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 45.7 × 25.4 × 21.5 мм (Д × Ш × В) |
| Габариты в дюймах | 1.8 × 1.0 × 0.85 дюйма |
| Масса | 0.035 кг |
| Упаковка | 270 шт.; 10.5 кг; 0.94 куб. фута |
Монтаж и пайка
| Параметр | Значение |
| Температура пайки волной | 265 °C, 5 с максимум |
| Температура ручной пайки | 390 °C, 3 с максимум |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Минимальная нагрузка не требуется.
3. Пиковый цикл допускается не более 10 секунд. Средняя выходная мощность не должна превышать номинальную мощность.
4. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельным конденсатором 0.1 мкФ и 47 мкФ.
5. Допуск включает установленный допуск, линейную стабилизацию и стабилизацию по нагрузке.
6. Для малых входных напряжений требуется обращение к кривой снижения выходной мощности.
7. Ток прикосновения измеряется от первичного входа к выходному порту постоянного тока.
8. Для высоты эксплуатации более 2000 м следует учитывать снижение допустимой температуры окружающей среды на 3.5 °C на каждые 1000 м для моделей с вентилятором и 5 °C на каждые 1000 м для моделей без вентилятора.
9. Блок питания является компонентом, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
Схема, габаритные размеры, температурная дерейтинг-кривая и зависимость допустимой нагрузки от входного напряжения соответствуют серии MPM-05 и применимы к модели MPM-05-15 как части семейства с выходом 15 В и мощностью 5 Вт.
