MPM-05-24 - 5-ваттный медицинский AC/DC модульный источник питания с выходом 24 В для компактных устройств.

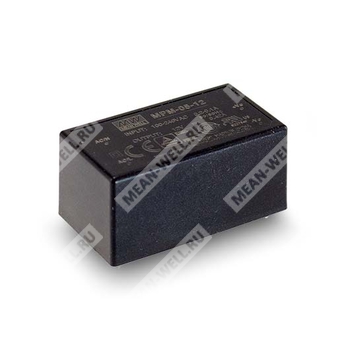

MPM-05-24 — герметизированный медицинский AC/DC модуль серии MPM-05, предназначенный для питания компактной аппаратуры, где требуются высокая надежность, низкое собственное потребление, малый ток утечки и соответствие требованиям медицинской электробезопасности.
Назначение и особенности
- Компактный источник питания мощностью 5 Вт для медицинского и смежного оборудования.
- Работа от сети переменного тока 80–264 В AC или от постоянного напряжения 113–370 В DC.
- Высокий КПД до 82%.
- Потребление на холостом ходу менее 0,075 Вт.
- Сверхнизкий ток утечки.
- Класс помехоустойчивости и электромагнитной совместимости для медицинского применения.
- Защита от перегрузки, перенапряжения и перегрева.
- Изолированный выход с уровнем первичная сторона — вторичная сторона 2 x MOPP.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| MPM | Серия медицинских модульных источников питания Mean Well |
| 05 | Номинальная мощность 5 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Основные параметры
| Параметр | Значение |
| Модель | MPM-05-24 |
| Тип изделия | Медицинский герметизированный AC/DC модуль питания |
| Номинальная выходная мощность | 5 Вт |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 0,23 А |
| Диапазон выходного тока | 0–0,23 А |
| Пиковая нагрузка 10 с | 6 Вт |
| Пиковый ток | 0,25 А |
| Пульсации и шум | 180 мВ пик-пик |
| Допуск выходного напряжения | ±2,5% |
| Регулировка по линии | ±0,3% |
| Регулировка по нагрузке | ±0,5% |
| Уставка, время нарастания | 1000 мс, 30 мс / 230 В AC; 1000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 40 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке |
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон входной частоты | 47–440 Гц |
| Потребляемый ток по входу | 0,1 А / 230 В AC; 0,2 А / 115 В AC |
| Пусковой ток | 25 А / 115 В AC; 45 А / 230 В AC, холодный старт |
| КПД тип. | 82% |
| Ток утечки | Менее 80 мкА / 264 В AC |
| Перегрузка | 110%–180% от номинальной выходной мощности |
| Перенапряжение | 27,6–32,4 В |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+100 °C |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
| MTBF | 9337,3 тыс. ч мин. Telcordia SR-332; 1799,5 тыс. ч мин. MIL-HDBK-217F (25 °C) |
| Габариты | 45,7 × 25,4 × 21,5 мм |
| Масса | 0,035 кг |
| Упаковка | 270 шт / 10,5 кг / 0,94 куб. фут |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон входной частоты | 47–440 Гц |
| Потребляемый ток | 0,2 А / 115 В AC; 0,1 А / 230 В AC |
| Пусковой ток | 25 А / 115 В AC; 45 А / 230 В AC |
| Время удержания | 40 мс / 230 В AC; 12 мс / 115 В AC |
| Уставка, время нарастания | 1000 мс, 30 мс / 230 В AC; 1000 мс, 30 мс / 115 В AC |
Выход
| Параметр | Значение |
| Номинальное напряжение | 24 В |
| Номинальный ток | 0,23 А |
| Диапазон тока | 0–0,23 А |
| Номинальная мощность | 5 Вт |
| Пиковая нагрузка 10 с | 6 Вт |
| Пиковый ток | 0,25 А |
| Пульсации и шум | 180 мВ пик-пик |
| Допуск выходного напряжения | ±2,5% |
| Регулировка по линии | ±0,3% |
| Регулировка по нагрузке | ±0,5% |
Защита
| Параметр | Значение |
| Перегрузка | 110%–180% от номинальной выходной мощности; режим hiccup, автоматическое восстановление |
| Перенапряжение | 27,6–32,4 В; отключение/ограничение на стабилитроне |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная сторона — вторичная сторона: 2 x MOPP |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+100 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Высота эксплуатации | 5000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004, проектирование по BS EN/EN 60335-1 по запросу |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-поле | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| EFT | Уровень 3, 2 кВ |
| Импульсные помехи по сети | Уровень 3, 1 кВ между линиями |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Механические данные
| Параметр | Значение |
| Габариты | 45,7 × 25,4 × 21,5 мм |
| Корпус | Case No. 222A |
| Подключение | AC/L, AC/N, -V, +V |
| Ориентация установки | По монтажному чертежу в документе |
Примечания
- Все параметры, не обозначенные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- 33% цикл нагрузки допускается при любой длительности в пределах 20 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются на частоте 20 МГц полосы пропускания с использованием 12-дюймового витого экранированного провода и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулирование линии и регулирование нагрузки.
- Снижение выходных характеристик может потребоваться при низком входном напряжении. Требуется сверка с кривой дерейтирования.
- Ток утечки измерялся от первичного входа к выходу постоянного тока.
- Параметры дерейтирования по температуре для моделей с вентилятором, а также правила эксплуатации выше 2000 м, в документе указаны отдельно.
