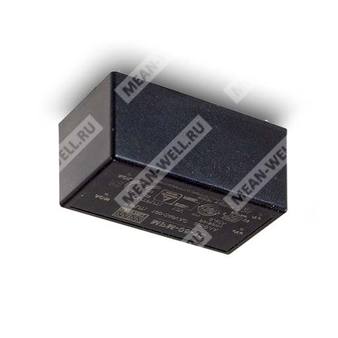

MPM-05-5 — компактный медицинский AC/DC модульный источник питания на 5 В для встроенной аппаратуры.
Назначение
MPM-05-5 — это малогабаритный высоконадёжный герметизированный AC/DC-преобразователь медицинского назначения мощностью 5 Вт, предназначенный для питания встроенных узлов электронной аппаратуры, включая портативные медицинские устройства, мобильные клинические рабочие станции, медицинские мониторы и измерительные приборы.
Расшифровка партномера
| Позиция в партномере | Значение |
| MPM | Серия медицинских герметизированных AC/DC модулей |
| 05 | Номинальная мощность 5 Вт |
| 5 | Выходное напряжение 5 В |
Особенности
- Компактный корпусный модуль формата 1.8" × 1".
- Медицинская безопасность: соответствие требованиям 2 × MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения типа BF при соответствующей системной оценке.
- Потребление без нагрузки менее 0,075 Вт.
- Очень малый ток утечки.
- Высокий КПД до 80%.
- Класс II по изоляции, двойная изоляция.
- Сильная стойкость к помехам: EMI класс B для конфигурации класса II.
- Встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Типовая наработка на отказ более 48 000 часов.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные приборы.
Описание
MPM-05-5 относится к серии высокоплотных малогабаритных медицинских AC/DC-модулей, выполненных в герметизированном корпусе. Источник питания рассчитан на работу от сети переменного тока 80–264 В или постоянного напряжения 113–370 В и обеспечивает стабилизированное выходное напряжение 5 В при номинальном токе 1 А. Модуль оптимизирован для малогабаритной медицинской электроники, где важны низкое энергопотребление в холостом режиме, высокая электрическая прочность изоляции, минимальный ток утечки и соответствие требованиям электромагнитной совместимости.
Конструкция использует внутреннюю заливку, что повышает стойкость к внешним воздействиям. Встроенная схема защиты ограничивает последствия аварийных режимов без необходимости минимальной нагрузки. Устройство рассчитано на эксплуатацию в расширенном температурном диапазоне и в условиях повышенной вибрационной нагрузки.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 1 А |
| Диапазон тока | 0–1 А |
| Номинальная мощность | 5 Вт |
| Пиковая кратковременная нагрузка (10 с) | 5,5 Вт |
| Пиковый ток | 1,1 А |
| Пульсации и шум | 100 мВ п-п |
| Точность установки выходного напряжения | ±2,5% |
| Линейная стабилизация | ±0,3% |
| Нагрузочная стабилизация | ±0,5% |
| Диапазон регулировки напряжения | 3,8–5 В |
| Защита от перегрузки | 110–180% от номинальной выходной мощности, восстановление автоматическое после устранения аварии |
| Защита от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 80–264 В |
| Диапазон входного напряжения постоянного тока | 113–370 В |
| Диапазон входной частоты | 47–440 Гц |
| Потребляемый ток при 115 В AC | 0,2 А |
| Потребляемый ток при 230 В AC | 0,1 А |
| Пусковой ток при холодном старте, 115 В AC | 25 А |
| Пусковой ток при холодном старте, 230 В AC | 45 А |
| Время установления и нарастания, 230 В AC | 1000 мс, 30 мс при полной нагрузке |
| Время установления и нарастания, 115 В AC | 1000 мс, 30 мс при полной нагрузке |
| Время удержания | 40 мс при 230 В AC, 12 мс при 115 В AC при полной нагрузке |
| КПД | 78% |
| Входной ток | Типовое значение указано выше для 115/230 В AC |
| Диапазон входного напряжения для характеристик дерating | 80–264 В AC, 60 Гц |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная — вторичная: 2 × MOPP |
| Стандарты безопасности | IEC 60601-1:2005+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
| Ток утечки | Ток прикосновения < 80 мкА при 264 В AC |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
| ЭСР | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проведённая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Требования EMC для медицинской аппаратуры | BS EN/EN60601-1-2, EN55035 | — |
Защиты
| Вид защиты | Реализация |
| От короткого замыкания | Тип: hiccup mode, автоматическое восстановление после устранения неисправности |
| От перегрузки | 110–180% номинальной выходной мощности, автоматическое восстановление |
| От перенапряжения | Выключение выходного напряжения, ограничение стабилитроном |
| От перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+85 °C |
| Рабочая температура с учётом derating | см. кривую снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −40…+100 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–60 °C) |
| Рабочая высота | 5000 м |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 9337,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 1799,5 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 45,7 × 25,4 × 21,5 мм (Д × Ш × В) |
| Размер в дюймах | 1,8 × 1,0 × 0,85" |
| Масса | 0,035 кг |
| Упаковка | 270 шт. / 10,5 кг / 0,94 куб. фута |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Допустимая кратковременная пиковая нагрузка 33% проверяется в течение 20 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- Для правильной работы при входных напряжениях ниже допустимого предела см. кривую снижения нагрузки.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Для высоты эксплуатации свыше 2000 м требуется снижение температуры окружающей среды на 3,5 °C на каждые 1000 м для моделей с вентилятором и на 5 °C на каждые 1000 м для моделей без вентилятора.
- Силовая цепь считается компонентом, который будет устанавливаться в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам EMC.
