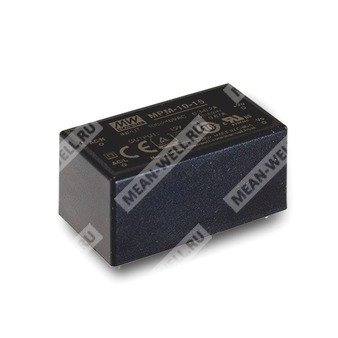

MPM-10-12 - компактный медицинский AC/DC модуль питания на 12 В для аппаратуры с повышенными требованиями безопасности.
MPM-10-12 представляет собой герметизированный модульный источник питания переменного/постоянного тока мощностью 10 Вт, предназначенный для применения в медицинской и смежной аппаратуре. Модуль выполнен в компактном корпусе с выводным монтажом, поддерживает широкий диапазон входного напряжения 80–264 В AC или 113–370 В DC, имеет медицинский уровень изоляции 2×MOPP, низкий ток утечки и соответствует требованиям по электромагнитной совместимости для класса B в конфигурации класса II.
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|
| MPM | Серия медицинских герметизированных модулей питания |
| 10 | Номинальная мощность 10 Вт |
| 12 | Выходное напряжение 12 В |
Назначение
Модуль предназначен для питания портативной медицинской техники, мобильных клинических рабочих мест, медицинских мониторов и измерительной аппаратуры, где требуются повышенная электрическая безопасность, малые токи утечки, высокая помехоустойчивость и компактные габариты.
Особенности
- Компактное исполнение 45,7 × 25,4 × 21,5 мм.
- Медицинское исполнение с уровнем изоляции 2×MOPP.
- Подходит для BF-применений при корректном системном проектировании.
- Потребление на холостом ходу менее 0,075 Вт.
- Очень низкий ток утечки.
- Широкий диапазон рабочей температуры от -30 до +85 °C.
- Класс помехоподавления B для конфигурации класса II.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Отсутствие требования минимальной нагрузки.
- Герметизированное исполнение с повышенной устойчивостью к вибрациям и условиям промышленной эксплуатации.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные приборы.
Описание
MPM-10-12 — это AC/DC модульный источник питания медицинского класса в выводном исполнении. Он рассчитан на работу от сети 80–264 В AC, а также от источников 113–370 В DC. В основе конструкции применено внутреннее заливочное исполнение, обеспечивающее высокую долговечность, устойчивость к вибрации и хорошую электромагнитную совместимость. Модуль относится к классу II, имеет двойную изоляцию и медицинский уровень защиты, что делает его пригодным для систем, где критичны безопасность пациента, низкий ток утечки и корректное поведение при сетевых помехах.
Серия MPM-10 характеризуется низким уровнем потребления без нагрузки, компактными размерами и высокой эффективностью. Для версии 12 В типичный КПД составляет 83%. Выходная мощность для данной модификации — 10,2 Вт, а номинальный выходной ток — 0,85 А. Модуль рассчитан на работу в широком диапазоне окружающей температуры с учетом дерейтинг-кривой, а также допускает эксплуатацию на высоте до 5000 м.
Параметры
Выход
| Параметр | Значение для MPM-10-12 |
|---|
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 0,85 А |
| Диапазон выходного тока | 0–0,85 А |
| Номинальная выходная мощность | 10,2 Вт |
| Пиковая мощность | 11,3 Вт |
| Пульсации и шум | 180 мВ п-п |
| Допуск выходного напряжения | ±2,5% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон перенапряжения | 13,8–16,2 В |
Вход
| Параметр | Значение для MPM-10-12 |
|---|
| Диапазон входного напряжения | 80–264 В AC, 113–370 В DC |
| Диапазон частоты сети | 47–440 Гц |
| Потребляемый ток | 0,2 А при 230 В AC; 0,3 А при 115 В AC |
| КПД типовой | 83% |
| Пусковой ток | 45 А при 230 В AC; 25 А при 115 В AC |
| Время удержания | 8 мс при 115 В AC; 40 мс при 230 В AC |
| Потребление без нагрузки | Менее 0,075 Вт |
| Пиковый входной режим | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC на полной нагрузке |
Защита
| Функция защиты | Реализация |
|---|
| Перегрузка | 110%–180% от номинальной выходной мощности; режим срабатывания по типу hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Изоляция первичная-вторичная | 2×MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Менее 80 мкА при 264 В AC |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30…+85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+100 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Высота эксплуатации | До 5000 м |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электромагнитная совместимость
| Параметр | Нормативное соответствие | Класс / уровень |
|---|
| Проводимые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Помехоустойчивость
| Воздействие | Стандарт | Уровень / примечание |
|---|
| ESD | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 9314,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1756,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 45,7 × 25,4 × 21,5 мм |
| Масса | 0,035 кг |
| Упаковка | 270 шт.; 10,5 кг; 0,94 CUFT |
Примечания
- Все параметры, специально не указанные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Длительная работа по пиковым значениям не допускается. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и по нагрузке.
- Для эксплуатации может потребоваться снижение выходной мощности. Необходимо соблюдать кривую дерейтинга.
- Ток утечки измеряется от первичного входа к выходу.
- Дерейтинг по температуре составляет 3,5 %/1000 м при использовании без вентилятора и 5 °C/1000 м при использовании с вентилятором на высоте выше 2000 м.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие EMC-директивам.
