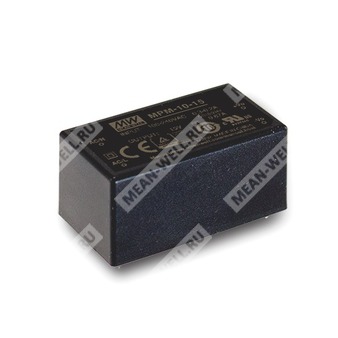

MPM-10-15 - компактный медицинский AC/DC модульный источник питания 15 Вт для аппаратуры с усиленной изоляцией и малым током утечки.
MPM-10-15 — это встраиваемый медицинский AC/DC источник питания открытого модульного исполнения мощностью 15 Вт, предназначенный для работы от сети переменного тока и питания низковольтной аппаратуры с повышенными требованиями по электробезопасности, изоляции и электромагнитной совместимости.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| MPM |
Серия медицинских модульных источников питания Mean Well |
| 10 |
Габаритно-мощностная серия на 10 Вт по семейству |
| 15 |
Выходное напряжение 15 В |
Особенности
- Компактное исполнение: 1,8" × 1,0" × 0,85".
- Медицинская безопасность, одобрение по 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для применения класса BF при соответствующем системном проектировании.
- Потребление холостого хода менее 0,075 Вт.
- Очень малый ток утечки.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Соответствие требованиям EMC класса B для конфигурации класса II.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Минимальная нагрузка не требуется.
- Совместимость с применением в медицинском оборудовании и связанной аппаратуре.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные приборы.
Описание
MPM-10-15 относится к серии высоконадежных «зелёных» медицинских encapsulated-источников питания. Это AC/DC модуль с открытым выводным подключением, рассчитанный на входное напряжение 80...264 В AC или 113...370 В DC. В составе устройства реализованы входной EMI-фильтр, выпрямитель, высокочастотный преобразователь, выходной выпрямитель и схема обратной связи с контролем режима работы. Частота преобразования составляет 100 кГц.
Благодаря внутренней заливке, антивибрационным свойствам и высокой электрической прочности изделие ориентировано на длительную эксплуатацию в медицинской технике, где критичны малые токи утечки, высокая изоляция и устойчивость к помехам. Для исполнения с выходом 15 В номинальная мощность составляет 10 Вт, а кратковременная пикова́я мощность — до 11,3 Вт.
Таблица основных параметров
| Параметр | Значение |
|---|
| Модель |
MPM-10-15 |
| Выходное постоянное напряжение |
15 В |
| Номинальный выходной ток |
0,67 А |
| Диапазон выходного тока |
0...0,67 А |
| Номинальная мощность |
10 Вт |
| Пиковая мощность |
11,3 Вт |
| Пиковый ток |
0,94 А |
| КПД тип. |
83% |
| Пульсации и шум, макс. |
180 мВ п-п |
| Допуск выходного напряжения |
±2,5% |
| Линейная стабилизация |
±0,3% |
| Нагрузочная стабилизация |
±0,5% |
| Установка, время нарастания |
1000 мс, 30 мс / 230 В AC; 1000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания тип. |
40 мс / 230 В AC; 8 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения |
80...264 В AC, 113...370 В DC |
| Диапазон частоты сети |
47...440 Гц |
| Входной ток тип. |
0,2 А / 230 В AC |
| Пусковой ток тип. |
45 А / 230 В AC |
| Ток утечки макс. |
< 80 мкА / 264 В AC |
| Потребляемая мощность без нагрузки |
< 0,075 Вт |
Выход и регулирование
| Параметр | Значение |
|---|
| Выходное напряжение |
15 В |
| Диапазон установки перенапряжения |
13,8...16,2 В |
| Предел перегрузки |
110...180% от номинальной выходной мощности |
| Защита от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура |
-30...+85 °C |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура хранения |
-40...+100 °C |
| Влажность хранения |
10...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0...60 °C) |
| Диапазон снижения нагрузки при температуре |
См. кривую дерейтирования |
| Рабочая высота |
До 5000 м |
Безопасность и изоляция
| Параметр | Значение |
|---|
| Стандарты безопасности |
IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Уровень изоляции |
Primary-Secondary: 2xMOPP |
| Испытательное напряжение |
Вход-выход: 4 кВ AC |
| Сопротивление изоляции |
Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
|---|
| Проводимые помехи |
BS EN/EN55011 (CISPR11) |
Класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11) |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
--- |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздушный; уровень 4, 8 кВ контактный |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м (80 МГц...2,7 ГГц); таблица 9, 9...28 В/м (385 МГц...5,78 ГГц) |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия |
| Проведённые помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF |
9314,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1756,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
45,7 × 25,4 × 21,5 мм |
| Габариты в дюймах |
1,8 × 1,0 × 0,85 |
| Масса |
0,035 кг |
| Упаковка |
270 шт. / 10,5 кг / 0,94 куб. фута |
Примечания
- Все параметры, специально не отмеченные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Дежурная циклоработа не должна превышать 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шумы измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку напряжения, линейную стабилизацию и стабилизацию по нагрузке.
- При работе на входном напряжении ниже 100 В AC может потребоваться снижение нагрузки.
- Ток утечки измеряется на первичной стороне относительно вторичной.
- Снижение мощности при температуре составляет 3,5%/1000 м для безвентиляторных моделей и 5%/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Источник питания рассматривается как компонент, который будет устанавливаться в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам EMC.
