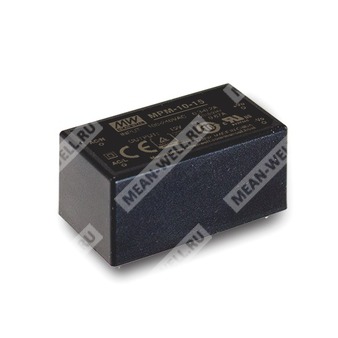

MPM-10-24 - компактный 10-ваттный медицинский AC/DC модуль питания на 24 В с малым током утечки и изоляцией 2xMOPP.
MPM-10-24 — герметизированный модульный источник питания переменного/постоянного тока для медицинской аппаратуры, рассчитанный на выход 24 В постоянного тока при мощности 10 Вт. Изделие выполнено в компактном корпусе, поддерживает широкий диапазон входного напряжения, обладает низким током утечки, соответствует требованиям по медицинской безопасности и электромагнитной совместимости, а также предназначено для применения в аппаратуре с требованиями к изоляции уровня 2xMOPP.
Расшифровка партномера
| Позиция в партномере |
Значение |
| MPM |
Серия медицинских герметизированных AC/DC модулей питания |
| 10 |
Номинальная мощность 10 Вт |
| 24 |
Выходное напряжение 24 В |
Назначение и особенности
Модуль MPM-10-24 относится к классу высоконадежных «зелёных» медицинских источников питания в герметизированном исполнении. Конструкция ориентирована на применение в компактных электронных устройствах, где критичны габариты, электробезопасность, низкие утечки и стабильность параметров.
- Медицинское исполнение с сертификацией безопасности по требованиям для оборудования класса II.
- Изоляция первичной и вторичной цепей: 2xMOPP.
- Низкий ток утечки: <80 мкА при 264 В AC.
- Потребление без нагрузки: <0,075 Вт.
- Очень компактные габариты: 45,7 × 25,4 × 21,5 мм.
- Высокая помехоустойчивость и соответствие требованиям ЭМС для медицинской аппаратуры.
- Встроенные защиты: от перегрузки, перенапряжения и перегрева.
- Не требует минимальной нагрузки.
- Подходит для BF-применений при корректном системном проектировании.
Области применения
- Портативная медицинская аппаратура.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные и диагностические приборы.
Описание
MPM-10-24 представляет собой AC/DC модуль питания медицинского класса мощностью 10 Вт в компактном залитом корпусе с выводным монтажом. Изделие рассчитано на работу от сети переменного тока 80–264 В при частоте 47–440 Гц, а также от источников постоянного напряжения 113–370 В DC. За счёт внутренней компаундной заливки обеспечиваются высокая вибростойкость, повышенная надёжность и улучшенные характеристики по электромагнитной совместимости.
Для модуля характерны низкое энергопотребление в режиме холостого хода, малые токи утечки, широкий рабочий температурный диапазон и высокая электрическая прочность изоляции. Конструктивно изделие предназначено для интеграции внутрь конечного оборудования и соответствует требованиям медицинской безопасности, включая применение в системах класса II.
Таблица параметров
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный выходной ток |
0,42 А |
| Диапазон выходного тока |
0–0,42 А |
| Номинальная мощность |
10 Вт |
| Пиковая мощность 10 секунд |
11,1 Вт |
| Пульсации и шум |
200 мВ п-п |
| Допуск выходного напряжения |
±2,5% |
| Линейная стабилизация |
±0,3% |
| Нагрузочная стабилизация |
±0,5% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В AC; 113–370 В DC |
| Диапазон частоты |
47–440 Гц |
| Потребляемый ток |
0,2 А при 230 В AC |
| Потребляемый ток |
0,3 А при 115 В AC |
| Пусковой ток |
45 А при 230 В AC; 25 А при 115 В AC |
| Время установки / время нарастания |
1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
40 мс при 230 В AC; 8 мс при 115 В AC, при полной нагрузке |
| Эффективность |
81% |
Защита
| Параметр |
Значение |
| Перегрузка |
110%–180% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
27,6–32,4 В; отключение выходного напряжения, ограничение стабилитроном |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
От -30 до +85 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
От -40 до +100 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибрация |
10–500 Гц, 5G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Рабочая высота |
До 5000 м |
| Перегрев при эксплуатации |
Учтён в кривой дерейтингa |
Электробезопасность и изоляция
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2 |
| Дополнительные стандарты |
CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; конструктивный ориентир — BS EN/EN60335-1 по запросу |
| Уровень изоляции |
Первичная-вторичная цепь: 2xMOPP |
| Испытательное напряжение изоляции |
4 кВ AC между входом и выходом |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
<80 мкА при 264 В AC |
ЭМС
| Параметр |
Значение |
| Проводимые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| ESD |
BS EN/EN61000-4-2, уровень 4: 15 кВ воздухом; 8 кВ контактом |
| Радиочастотное поле |
BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц–2,7 ГГц); таблица 9: 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия |
| Проводимые помехоустойчивость |
BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
9314,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1756,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
45,7 × 25,4 × 21,5 мм |
| Объёмные размеры в дюймах |
1,8 × 1,0 × 0,85 дюйма |
| Масса |
0,035 кг |
| Упаковка |
270 шт.; 10,5 кг; 0,94 куб. фута |
Механические данные
| Параметр |
Значение |
| Исполнение корпуса |
Case No. 222A |
| Тип монтажа |
Выводной |
| Назначение выводов |
AC/L, AC/N, -V, +V |
| Температура пайки волной |
265 °C, 5 с максимум |
| Ручная пайка |
390 °C, 3 с максимум |
Параметры по моделям серии
| Модель |
Выходное напряжение |
Номинальный ток |
Пиковый ток |
Номинальная мощность |
Пиковая мощность 10 секунд |
Эффективность |
| MPM-10-24 |
24 В |
0,42 А |
0,46 А |
10 Вт |
11 Вт |
81% |
Примечания
- Все параметры, специально не указанные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- 33% цикла нагрузки: максимальная мощность при непрерывной работе не должна превышать номинальную мощность.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары и параллельного конденсатора 0,1 мкФ + 47 мкФ.
- Допуски включают установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Для работы на входах постоянного тока требуется дополнительное снижение выходных параметров.
- Ток утечки измеряется по первичной цепи на выход.
- Снижение мощности по температуре: 3,5%/1000 м при работе без вентилятора и 5%/1000 м при работе с вентилятором на высоте более 2000 м.
- Питание рассматривается как компонент, подлежащий установке в конечное изделие; конечное оборудование должно повторно подтверждать соответствие требованиям EMC Директивы.
