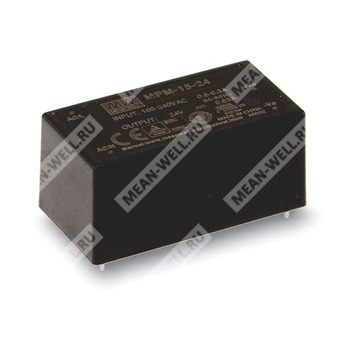

MPM-15-24 — компактный герметизированный AC/DC источник питания 24 В, 15 Вт для медицинской аппаратуры и промышленной электроники.
MPM-15-24 — это модульный импульсный источник питания переменного/постоянного тока серии MPM-15 в герметизированном исполнении, предназначенный для применения в медицинском оборудовании и в системах с повышенными требованиями к электробезопасности, уровню утечек, ЭМС и надёжности.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| MPM | Серия источников питания |
| 15 | Номинальная мощность 15 Вт |
| 24 | Выходное напряжение 24 В |
Краткие особенности
- Компактный размер: 2,06" × 1,07".
- Соответствие медицинским требованиям безопасности по 2 x MOPP.
- Пригоден для применения в оборудовании типа BF при соответствующем анализе системы.
- Потребление холостого хода менее 0,1 Вт.
- Очень малый ток утечки.
- Широкий диапазон рабочих температур: от -40 до +85 °C.
- Класс помехоустойчивости и электромагнитной совместимости для конфигурации класса II.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Минимальная требуемая нагрузка отсутствует.
Применение
- Портативные медицинские приборы.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные и диагностические приборы.
Описание
MPM-15-24 представляет собой AC/DC модуль питания медицинского назначения с высокой удельной мощностью и малым корпусом 52,4 × 27,2 × 24 мм. Модуль рассчитан на входное сетевое напряжение 80 ~ 264 В AC и обеспечивает выход 24 В при номинальной мощности 15 Вт. Конструкция выполнена в залитом компаундом исполнении, что повышает стойкость к вибрациям, улучшает теплоотвод и повышает долговременную надёжность. Для серии характерны высокая эффективность, низкое потребление без нагрузки, низкий ток утечки и усиленная изоляция 4 кВ AC между входом и выходом. Устройство соответствует требованиям к медицинским источникам питания, включая уровень изоляции 2 x MOPP, что делает его пригодным для применения в BF-ориентированной аппаратуре при корректном системном проектировании.
Параметры
Выход
| Параметр | Значение для MPM-15-24 |
|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 0,63 А |
| Диапазон тока | 0 ~ 0,63 А |
| Номинальная мощность | 15,1 Вт |
| Пиковая нагрузка (10 с) | 16,6 Вт |
| Диапазон подстройки напряжения | 27,6 ~ 32,4 В |
| Стабилизация по линии | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 180 мВ п-п |
| Допуск напряжения | ±2,0% |
| Время установки, нарастания | 1500 мс, 30 мс при 230 В AC на полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 10 мс при 115 В AC на полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 80 ~ 264 В AC; 113 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 440 Гц |
| Потребляемый ток | 0,6 А при 115 В AC; 0,3 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 45 А при 230 В AC, холодный старт |
| КПД | 86,5% |
| Ток утечки | <80 мкА при 264 В AC |
| Потребление без нагрузки | <0,1 Вт |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 110% ~ 150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В; отключение выхода, ограничение стабилитроном |
| Перегрев | Отключение выхода с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Защита предусмотрена |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40 ~ +85 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 ~ 60 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
Электрическая безопасность и изоляция
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC60601-1, TUV BS EN/EN60601-1, IEC60335-1, Dekra BS EN/EN60335-1, UL ANSI/AAMI ES60601-1, EAC TP TC 004 (версия 3.1), CAN/CSA-C22 3 Edition approved |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP |
| Испытательное напряжение | Вход — выход: 4 кВ AC |
| Сопротивление изоляции | Вход — выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
|---|
| Кондуктивные излучения | BS EN/EN55011 (CISPR11) | Класс B |
| Радиоизлучения | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые переходные импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проводимая восприимчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Прочее
| Параметр | Значение |
|---|
| MTBF | 7319,8 тыс. ч min по Telcordia SR-332 (Bellcore); 1210,0 тыс. ч min по MIL-HDBK-217F (25 °C) |
| Габариты | 52,4 × 27,2 × 24 мм |
| Габариты в дюймах | 2,06 × 1,07 × 0,94 дюйма |
| Масса | 0,056 кг |
| Упаковка | 240 шт./14,4 кг/0,94 CUFT |
| Способ пайки | Пайка волной: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
Примечания
- Все параметры, не оговорённые специально, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Рабочий цикл в пределах 20% нагрузки.
- Пульсации и шум измеряются при 20 МГц полосе пропускания с использованием витой пары длиной 12 дюймов с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку по линии и по нагрузке.
- При необходимости может потребоваться снижение выходного напряжения; см. кривую снижения параметров.
- Ток утечки измеряется от первичной цепи к выходу.
- Кривая снижения мощности для моделей 3,3 В и 5 В отличается от моделей 12 В и 24 В; для работы на высоте выше 2000 м требуется дополнительное снижение мощности.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС после интеграции источника питания.
